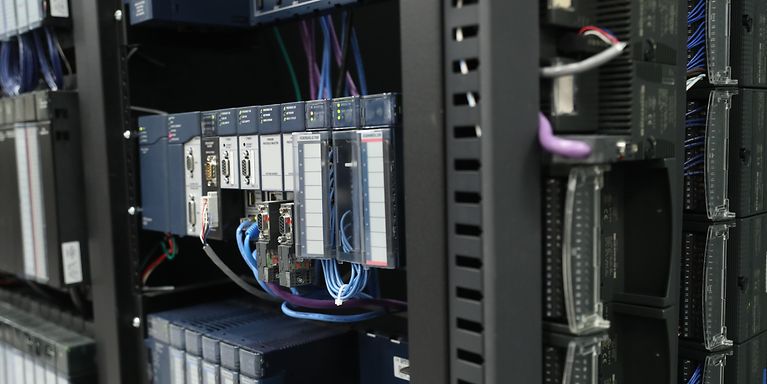

Өнеркәсіптік автоматтандыруды меңгеру: PLC мен PAC арасындағы нақты айырмашылықтарды анықтау
Өнеркәсіптік автоматтандырудың жоғары тәуекелді саласында тиімділік үшін оңтайлы басқару архитектурасын таңдау өте маңызды. Алайда, бағдарламаланатын логикалық контроллерлер (PLC) мен бағдарламаланатын автоматтандыру контроллерлері (PAC) арасындағы айырмашылық инженерлер мен сатып алу менеджерлеріне жиі анық емес болып көрінеді. Бұл жүйелер бірдей ме? PAC тек атауы өзгерген заманауи PLC ме? Қысқа жауабы — мүлдем жоқ. Екеуі де машиналардың жұмысын басқаратын болса да, олардың жұмыс ауқымы мен негізіндегі технологиялары айтарлықтай ерекшеленеді. Бұл талдау сіздің стратегиялық шешім қабылдау үдерісіңізге көмектесу үшін осы маңызды айырмашылықтарды ашып көрсетеді.
Бағдарламаланатын логикалық контроллердің (PLC) тұрақты маңыздылығы
PLC – бұл қатал өндірістік ортада жоғары сенімділікке арналған берік өнеркәсіптік компьютер. 1960 жылдары ауыр электрлік релелік логика панельдерін алмастыру үшін пайда болған PLC бүкіл әлемде зауыттық автоматтандырудың негізгі құралы болып қала береді. Олар нақты, қайталанатын тапсырмаларды детерминистік жылдамдықпен және жоғары сенімділікпен орындауда үздік. Олар моторларды іске қосу, пневматикалық цилиндрлерді басқару немесе шектеу қосқыштарын бақылау сияқты қарапайым операцияларды жылдам орындайды. Олардың жобасы күрделі деректерді өңдеуден гөрі нақты уақыттағы I/O сканерлеу мен өңдеуге басымдық береді.
Техникалық ерекшеліктер
- IEC 61131-3 стандартталған бағдарламалау тілдерін, негізінен Ladder Logic қолданады.
- Нақты басқару үшін детерминистік, нақты уақыттағы I/O сканерлеу циклдарын қамтиды.
- Электрлік шу, діріл, шаң және температураның экстремалды жағдайларына жоғары төзімділікпен жасалған.
- Анықталған операциялық шекаралары бар жеке машина басқаруға өте қолайлы.
Бағдарламаланатын автоматтандыру контроллері (PAC) өсуі
PAC күрделі заманауи өнеркәсіптік талаптарға арнайы жасалған басқару жүйелеріндегі эволюциялық секіріс болып табылады. Бұл контроллерлер дәстүрлі PLC сенімділігін PC негізіндегі архитектураның есептеу икемділігімен біріктіреді. PAC өнеркәсіптік автоматтандыру қолданбалары стандартты логикалық басқарумен қатар қарқынды деректерді өңдеуді қажет ететін кезде маңызды. Олар бір аппараттық платформада қозғалысты басқару, қауіпсіздік жүйелері және процесс басқару сияқты көп доменді функцияларды тікелей қолдайды. Сонымен қатар, олар жетілдірілген желілік және интеграциялық тапсырмаларды орындау үшін үлкен өңдеу қуатына ие.
Техникалық ерекшеліктер
- Жоғары өнімді, көбінесе көп ядролы процессорлардан тұратын модульдік архитектура.
- Күрделі стандартты IT протоколдарын (EtherNet/IP, PROFINET, OPC UA) тікелей қолдау.
- Тұрақты тіркеу картасынан гөрі динамикалық, тегке негізделген жад мекенжайлауын қолданады.
- Өсімдік деңгейіндегі жүйелер мен көп аймақтық синхрондау үшін арнайы жобаланған.
Маңызды айырмашылықтар: Архитектура және функциялар
PLC мен PAC өнеркәсіптік автоматтандыруда ортақ тамырға ие болса да, олардың негізгі жобалау философиялары айтарлықтай айырмашылықтарды көрсетеді. PLC әдетте нақты машиналық жабдыққа арналған булев логиканы жоғары жылдамдықта орындауға бағытталған. Керісінше, PAC көп тапсырмалы ортада кең көлемді деректерді өңдеу мен сыртқы байланыс талап ететін жағдайларға арнайы жасалған. Өнеркәсіп деректеріне сәйкес, Industry 4.0-ге көшу PAC-тың осы жоғары байланыс мүмкіндіктеріне байланысты қабылдануын жеделдетті.
| Мүмкіндік | PLC | PAC |
| Архитектура | Көбінесе тұрақты немесе меншік модульдік | Модульдік; PC негізіндегі ашық архитектура |
| Өңдеу бағыты | Жоғары жылдамдықты дискретті логиканы сканерлеу | Көптапсырмалы логика, деректер және қозғалыс |
| Жад құрылымы | Тігінен, тұрақты тіркеу адресациясы | Динамикалық, икемді тег негізіндегі адресация |
| Қосылу мүмкіндігі | Көбінесе қосымша байланыс модульдерін қажет етеді | Туған, кіріктірілген стандартты IT протоколдары |
| Ауқым | Бір машина немесе шектеулі ұяшықты басқару | Интеграцияланған зауыттық жүйелер |
Қолдану сценарийлері: Басқарғышты тапсырмаға сәйкестендіру
Дұрыс таңдау толығымен қолданбаның нақты талаптары мен болашақта масштабталу мүмкіндігіне байланысты. Басқару жабдығын артық спецификациялау шығындарды айтарлықтай арттыруы мүмкін, ал жеткіліксіз спецификациялау кейін өнімділік шектеулеріне әкеледі.
Сценарий 1: Жоғары жылдамдықты орау желісі (PLC аймағы)
Сусын өндірушіге жоғары жылдамдықты бөтелкелеу машинасы қажет. Негізгі талап – өткізу қабілетін сақтау үшін жылдам, қайталанатын сенсор-актуатор уақытын басқару.
Шешім: Мұнда Allen-Bradley MicroLogix немесе Siemens S7-1200 сияқты берік PLC ең қолайлы. Ол дискретті басқару үшін қажетті сканерлеу жылдамдығын және дәлелденген сенімділікті қамтамасыз етеді, артық күрделілік пен шығынсыз.
Сценарий 2: Интеграцияланған автомобиль жинау ұяшығы (PAC аймағы)
Автокөлік зауыты бірнеше роботтық қолдарды, сервоқозғалтқышты конвейерлерді және көру жүйелерін бір уақытта үйлестіруі керек. Сонымен қатар, жүйе сапа деректерін тікелей орталық MES дерекқорына жазуы тиіс.
Шешім: Бұл Rockwell ControlLogix немесе Siemens S7-1500 сияқты PAC талап етеді. PAC күрделі қозғалыс басқаруын, қауіпсіздік интеграцияланған функцияларын және қарқынды деректер байланысын бір уақытта орындайды.
Ubest Automation Limited Түсінігі: Болашақ – Конвергентті
Өнеркәсіп толықтай PLC-дан бас тартпайды, керісінше ақылдырақ, біріктірілген шешімдерге бет бұруда. Ubest Automation Limited компаниясында біз жетілдірілген PLC-лардың PAC-қа ұқсас функцияларды көбейтіп, шекараларды бұлыңғырлатып жатқанын байқаймыз. Дегенмен, шынайы Өнеркәсіптік Интернет Заттары (IIoT) енгізу және терең деректер аналитикасы үшін ашық PAC архитектурасы артықшылықты болып қала береді. Таңдау «ескі мен жаңа» туралы емес; бұл арнайы логикалық басқаруды немесе біріктірілген жүйенің икемділігін таңдауға қатысты.
Басқару жүйелері туралы жиі қойылатын сұрақтар (ЖҚС)
Q1: Қазіргі заманғы жоғары деңгейлі PLC PAC сияқты дәл сол тапсырмаларды орындай ала ма?
Көбінесе, иә. Ірі брендтердің жоғары деңгейлі PLC-лары қазір тегке негізделген адресация және біріктірілген Ethernet порттары сияқты жетілдірілген мүмкіндіктерді қамтиды. Бүгінгі таңда айырмашылық деректерді өңдеудің ауқымы мен бір процессорда көпсалалы интеграция (қозғалыс, қауіпсіздік, процесс) мүмкіндіктері туралы.
Q2: Практикалық интеграция тұрғысынан ERP жүйесіне қосылу қайсысы оңайырақ?
Тәжірибе көрсеткендей, PAC-тар кәсіпорын байланысы үшін әдетте әлдеқайда оңай. Олардың PC негізіндегі архитектурасы және SQL дерекқор байланысы немесе MQTT сияқты стандартты IT протоколдарын тікелей қолдауы зауыт қабаттарын жоғарғы қабаттағы ERP бағдарламалық жасақтамасына қосуды жеңілдетеді.
Q3: Қазіргі PAC-тарды бағдарламалау үшін саты логикасы әлі де өзекті ме?
Әрине. PAC-тар Structured Text және C негізіндегі опциялар сияқты әртүрлі IEC тілдерін қолдаса да, саты логикасы нақты уақыттағы машина басқару тізбектері үшін стандарт болып қала береді. Оның көрнекі анықтығы техникалық қызмет көрсетушілерге белсенді жүйелерді ақаулықтан шығару кезінде теңдесі жоқ.
