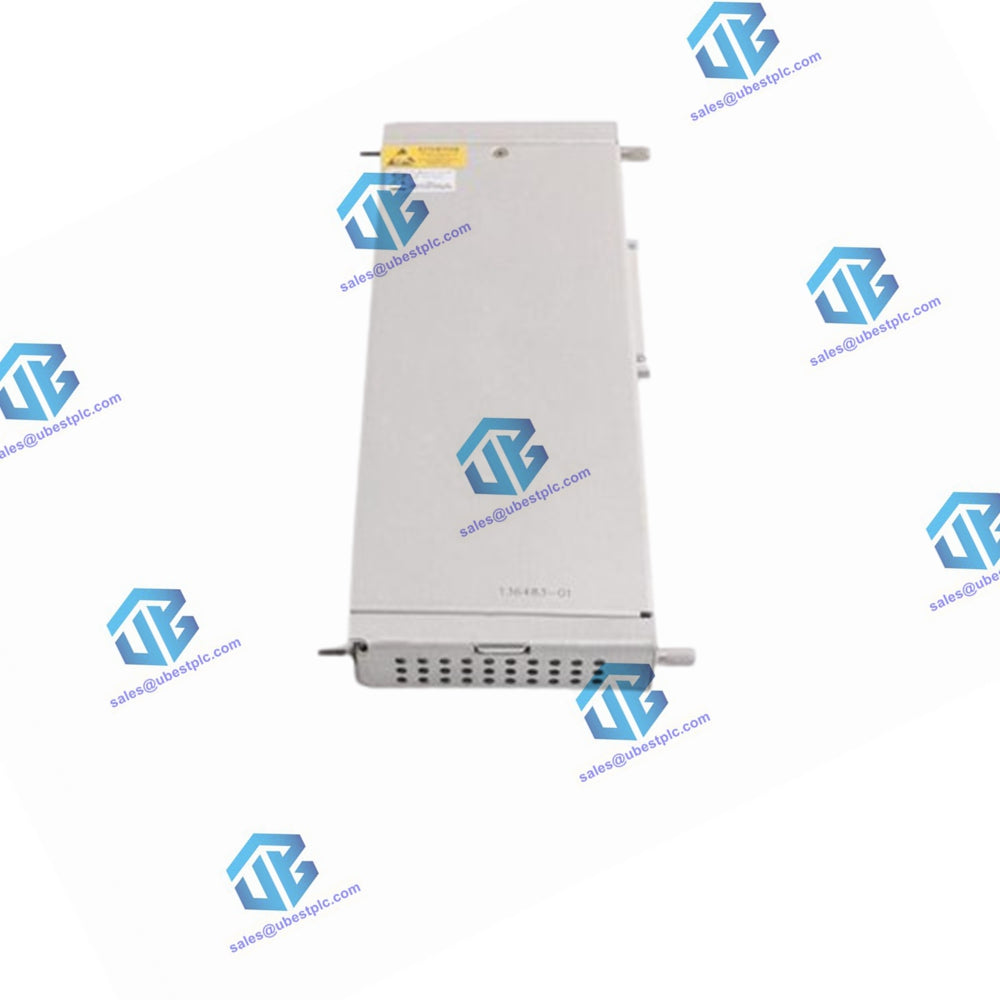

Bently Nevada 136483-01 - бұл машина қорғау жүйелеріндегі сигналдарды өңдеуге арналған жоғары сенімді және дәл өнеркәсіптік автоматтандыру өнімі. Бұл оқшауланған Кіріс/Шығыс (I/O) модулі +4-тен +20 миллиамперге (мА) дейінгі ток сигналдарын өңдеуге мамандандырылған.

Техникалық сипаттамалары

Кірістер

• Кіріс опциялары:

  • +/-10 Vdc I/O: -10-нан +10 Вольт тұрақты ток аралығындағы кернеу сигналдарын қабылдайды.
  • 4-20 mA Barrier I/O: Қосымша қорғаныс үшін ішкі бөгетпен 4-20 мА ток шеңбері сигналдарын өңдейді. Шектеулі сыртқы түрлендіргіш қуатын қамтамасыз етеді (+24 Vdc, максимум 250 мА).
  • 4-20 mA Isolated I/O: Шуды азайту үшін электрлік оқшауланған 4-20 мА ток шеңбері сигналдарын қабылдайды.

• Кіріс сипаттамалары:

  • Кернеу сәйкестігі (4-20 mA Barrier I/O, 4-20mA шығыс): Максималды кернеу шығысы 13.66 В.
  • Оқшаулау (тек 4-20 mA ISO I/O): Кіріс пен шығыс тізбектері арасында 500 Вольт оқшаулау.
  • Кіріс кедергісі:
    • +/-10V I/O: 1 МΩ (Мега Ом) кедергісі.
    • 4-20 mA Barrier I/O және 4-20 mA Isolated I/O: 50 Ω (Ом) кедергісі.
  • Қуат тұтыну: Монитордың типтік қуат тұтынуы 7.0 Ватт.
  • Сыртқы түрлендіргіш қуаты (тек ішкі бөгет I/O): Сыртқы түрлендіргіштерді қуаттандыру үшін +24 Vdc, ток шегі 250 мА.

Шығыстар

• Алдыңғы панельдегі LED индикаторлар:
  • OK LED: Монитордың дұрыс жұмыс істеп жатқанын көрсетеді.
  • TX/RX LED: 3500 тірегіндегі басқа модульдермен байланыс белсенділігін көрсетеді.
  • Bypass LED: Процесс айнымалысы айналып өту режимінде болғанда көрсетеді.

Сигналды өңдеу

• Ішкі өңдеу: +25°C (+77°F) температурада.
• Толық ауқым: Әр арна үшін 3500 конфигурация бағдарламасы арқылы бапталатын. Калибрлеу қажет емес.
• Дәлдік: Толық ауқымның ±0.33% ішінде (типтік) және максимум ±1% сигналды өңдеу дәлдігі.
• Толық ауқым:
  • Кіріс сигнал диапазоны бойынша 20,000 бірлікке дейін.
  • Кернеу кірісі үшін минималды сигнал диапазоны 2 Вольт.

Сигнал дабылдары

• Пайдаланушы баптайтын шектер: Толық ауқымның 0-ден 100%-ға дейінгі Alert және Danger шектері.
  • Дабыл дәлдігі: Қалаған мәннен 0.13% ішінде.
  • Дабыл уақыт кідірістері:
    • Alert: 1-ден 60 секундқа дейін 1 секундтық интервалдарда.
    • Danger: 1-ден 60 секундқа дейін 0.5 секундтық интервалдарда.

Пропорционал мәндер

• Процесс айнымалыларын өлшеу: Машиналарды бақылау үшін қолданылады.
• Шығыстар: Түрлі бапталатын бірліктердегі пропорционал мәндер (ток немесе кернеу).

Қоршаған орта шектеулері

• Жұмыс температурасы:
  • -30°C-тан +65°C-қа дейін (-22°F-тан +149°F-қа дейін) ішкі/сыртқы аяқталу I/O модулі бар кезде.
  • 0°C-тан +65°C-қа дейін (+32°F-тан +149°F-қа дейін) ішкі бөгет I/O модулі (ішкі аяқталу) бар кезде.
• Сақтау температурасы: -40°C-тан +85°C-қа дейін (-40°F-тан +185°F-қа дейін).
• Ылғалдылық: 95%, конденсациясыз.

I/O модулінің өлшемдері мен салмағы

• Бөгетсіз:
  • Өлшемдері: 241.3 мм x 24.4 мм x 99.1 мм (9.50 дюйм x 0.96 дюйм x 3.90 дюйм)
  • Салмағы: 0.20 кг (0.44 фунт)
• Бөгетпен:
  • Өлшемдері: 241.3 мм x 24.4 мм x 99.1 мм (9.50 дюйм x 0.96 дюйм x 3.90 дюйм)
  • Салмағы: 0.46 кг (1.01 фунт)
