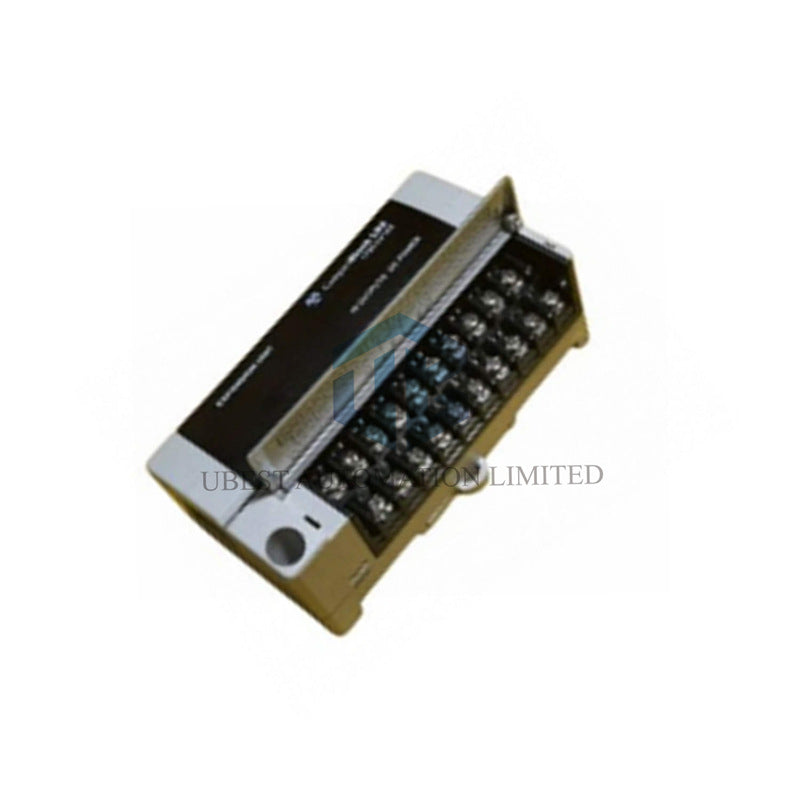

Allen-Bradley 1790D-0V16 24V DC 16-арналы Тұйықталатын Шығыс Модулі

Өнім Сипаттамасы

Allen-Bradley 1790D-0V16 — DeviceNet желілері үшін жоғары тығыздықтағы 16-нүктелі тұйықталатын шығыс модулі. Индикаторлар, реле және соленоид клапандар сияқты жүктемелерді басқаруға арналған, жылдам және сенімді ауыстыруды қамтамасыз етеді. Бұл модуль базалық немесе кеңейту блогы ретінде қолданылуы мүмкін, 1790 ArmorBlock MaXum таралған I/O жүйесіне икемді интеграцияны және әр арна бойынша айқын күй көрсеткішін ұсынады.

Техникалық Сипаттамалар

• Бренд: Allen-Bradley (Rockwell Automation)
• Модель: 1790D-0V16
• Серия: ArmorBlock MaXum Таралған I/O
• Модуль Түрі: 16-нүктелі тұйықталатын DC шығысы
• Шығыс Түрі: 16 нүкте, оқшауланбаған, тұйықталатын
• Номиналды Кернеу: 24V DC
• Кернеу Аралығы: 10V DC (минимум) - 28.8V DC (максимум)
• Нүкте бойынша ток: 0.5 A максимум
• Жалпы топ бойынша ток: 4.0 A максимум (әр жалпы топта 8 нүкте)
• Қосылған кездегі кернеу түсімі: 0.5V DC максимум
• Ауыстыру жылдамдығы: Өшіруден Қосу: 0.5 мс максимум | Қосудан Өшіруге: 1.0 мс максимум
• Оқшаулау: 1250V AC RMS (I/O-дан логикаға дейін)
• Қосылу: 37-шыбықты D-Shell коннекторы
• Көрсеткіштер: 16 жасыл LED күй шамдары
• Жалпы конфигурация: 8 нүкте / 2 COM
• Қорғаныс дәрежесі: IP20

Орнату және Сымдарды Қосу Нұсқаулығы

Тұйықталатын шығыстар үшін Com 0 және Com 2-ні Өріс Қуатына (+) 24V DC қосыңыз. Com 1 және Com 3-ті Өріс Қуатына (-) GND қосыңыз. Назар аударыңыз: Барлық Com 0 және Com 2 терминалдары ішкі түрде қосылған. 35 мм DIN рельсіне орнатыңыз және берілген 37-шыбықты D-sub коннекторы арқылы қосыңыз. Жүктемелер әр шығыс бойынша 0.5A және жалпы топ бойынша 4.0A аспауы тиіс.

Жүйе Үйлесімділігі

Бұл модуль DeviceNet желілері үшін жасалған. Ол Allen-Bradley 1790 сериясының бөлігі болып табылады және ControlLogix, CompactLogix және басқа негізгі PLC платформаларындағы DeviceNet сканерлерімен үйлесімді. Ол базалық модуль немесе кеңейту блогы ретінде үздіксіз жұмыс істейді.

Қаптама Мазмұны және Кепілдік

• Бір (1) Allen-Bradley 1790D-0V16 тұйықталатын шығыс модулі.
• 37-шыбықты D-shell коннекторы.
• Орнату жабдықтары мен құжаттама.

Бұл түпнұсқа Allen-Bradley өнімі 12 айлық шектеулі кепілдікпен қорғалған.
