Шолу

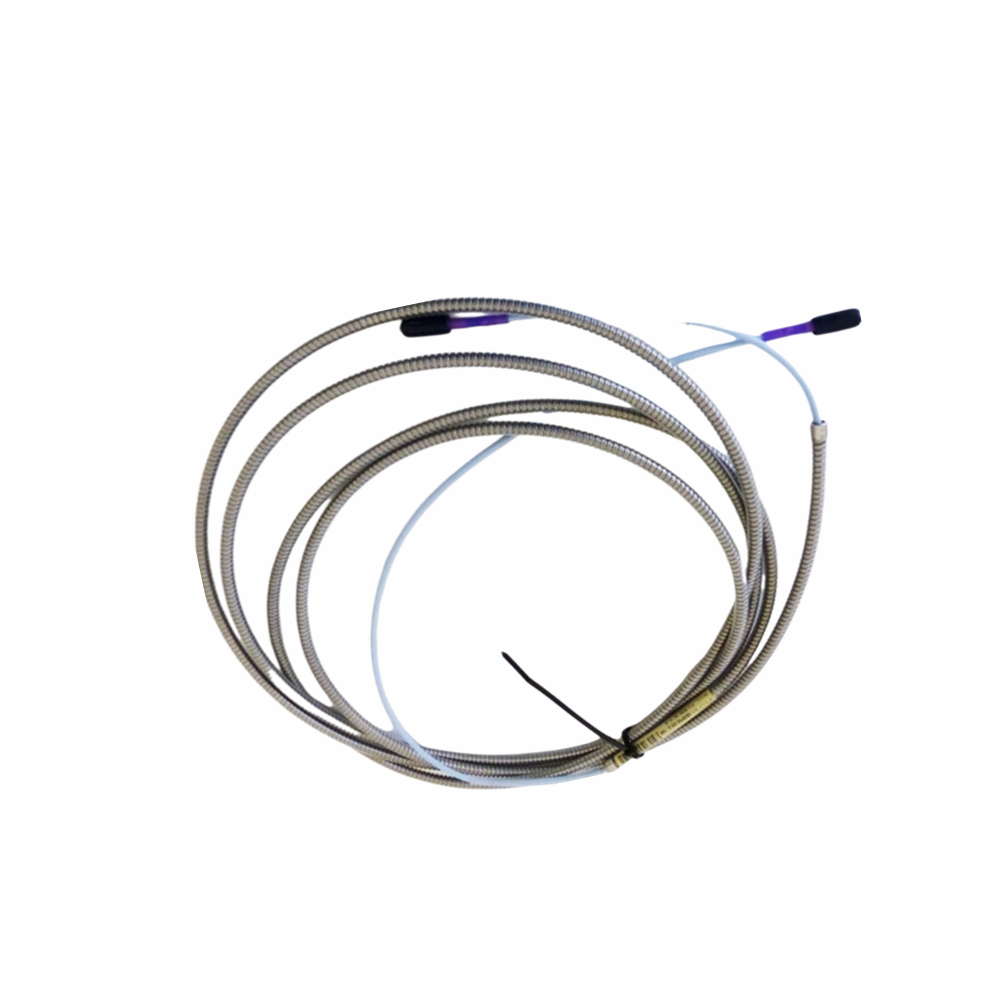

Bently Nevada 330130-035-03-05 ұзартқыш кабелі - өнеркәсіптік бақылау жүйелерінде дәл қосылуға арналған берік, өнімділігі жоғары шешім. АҚШ-та жасалған бұл ұзартқыш кабель сенімді жұмыс пен жаһандық қауіпсіздік стандарттарына сәйкестігін қамтамасыз етеді. Ол жақсартылған төзімділікке арналған TipLoc және CableLoc технологиялары сияқты жетілдірілген конструкцияларды және сұйықтықтың түсуін болдырмайтын FluidLoc опциясын ұсынады.

Техникалық сипаттамалар

Жалпы мәліметтер

• Бренд : Bently Nevada
• Үлгі: 330130-035-03-05
• Өнім түрі : ұзартқыш кабель
• Шығу елі : АҚШ (Шығу сертификаты сұрау бойынша беріледі)
• Коннектор опциясы : 03 Коннектор қорғағышы бар брондалған кабель
• Бекітулер :
  • CSA
  • ATEX
  • IECEx

Кабель ұзындығы және кедергісі

• Кабель ұзындығы опциясы : 3,5 метр (13,1 фут)
• Тұрақты ток кедергісі (RCORE) :
  • Орталық өткізгіштен орталық өткізгішке: 0,77 ± 0,12 Ом
• Сыртқы өткізгіш кедергісі (RJACKET) :
  • Сыртқы өткізгіштен сыртқы өткізгішке: 0,23 ± 0,05 Ом

Кабель сыйымдылығы

• Әдеттегі: 69,9 пФ/м (21,3 пФ/фут)

Негізгі дизайн мүмкіндіктері

• TipLoc : зонд ұшы мен зонд корпусы арасындағы берік байланысты қамтамасыз етеді.
• CableLoc : жақсартылған төзімділік үшін 330 Н (75 фунт фунт) тарту күшін қамтамасыз етеді.
• FluidLoc опциясы : Кабельдің ішкі бөліктері арқылы сұйықтықтың түсуін болдырмайтын қосымша дизайн.

Операциялық шарттар

• Ұсынылатын температура диапазоны : +18˚C – +27˚C (+64˚F – +80˚F)
• Жұмыс кернеуі : -17,5 Vdc -26 Vdc
• Шығу кедергісі : 50 Ом

Өріс сымдары бойынша ұсыныстар

• Сымның сипаттамалары :
  • 16 - 24 AWG (0,2 - 1,5 мм²)
  • Қалайланған өріс сымдары бар экрандалған триад кабелі ұсынылады.
• Максималды сым ұзындығы : 305 метр (1000 фут)

Сызықтық диапазон

• Ауқым : 2 мм (80 миль)
• Басталуы : 0,25 мм (10 миль)
• Соңы : 2,3 мм (90 миль)

Жұрнақтардың бөлінуі

• 330130: Сериялық идентификатор
• 035: Кабель ұзындығы дециметрмен (3,5 метр)
• 03: Коннектор және кабель конфигурациясы (қорғағышы бар брондалған)
• 05: Бекіту санаты (CSA, ATEX, IECEx)
