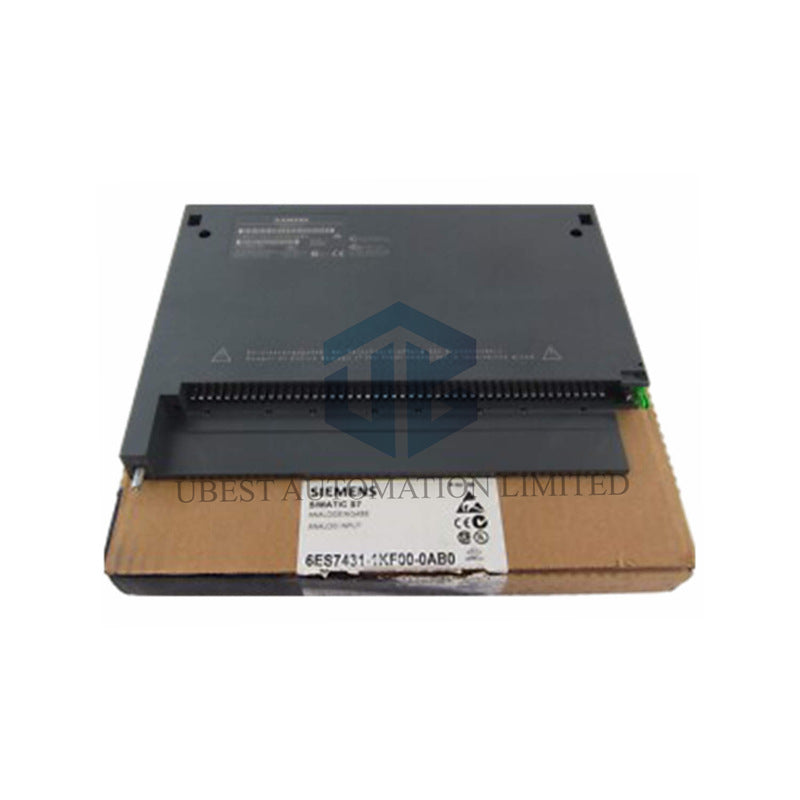

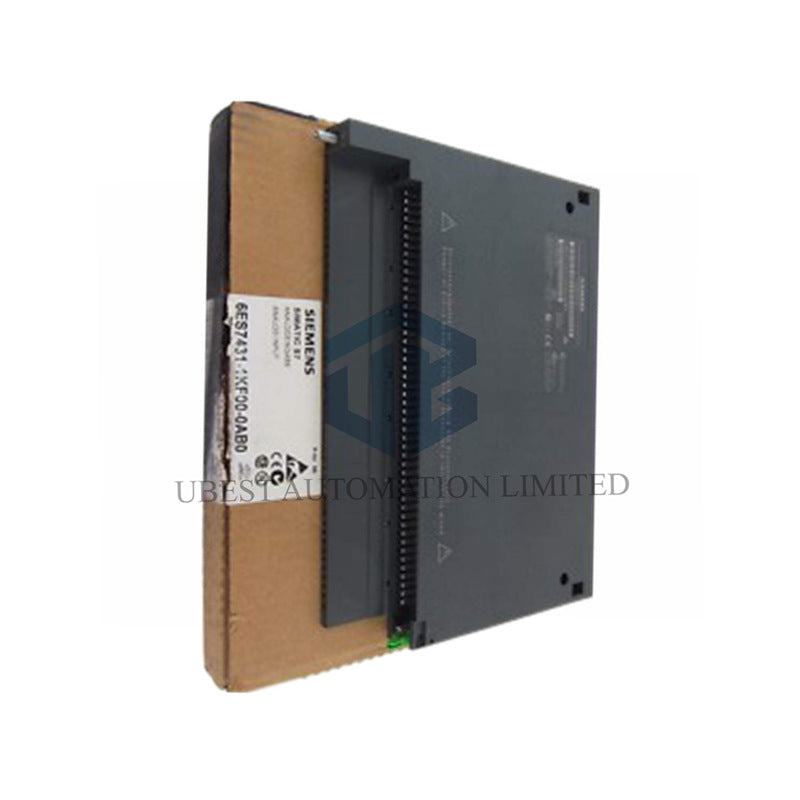

Siemens 6ES7431-1KF00-0AB0 - Жоғары дәлдіктегі 8-арналы аналогтық кіріс модулі

Siemens 6ES7431-1KF00-0AB0 аналогтық кіріс модулін ұсынамыз. Бұл әмбебап карта SIMATIC S7-400 PLC жүйесіне арналған. Ол 8 оқшауланған аналогтық кірісті қамтамасыз етеді, кернеу, ток және кедергі сигналдарын жоғары дәлдікпен өлшеуге мүмкіндік береді. 13 биттік ажыратымдылық арқасында процесс бақылау және мониторинг қолданбалары үшін дәл деректерді алуды қамтамасыз етеді.

Толық техникалық сипаттамалар

Бренд және серия: Siemens SIMATIC S7-400

Толық модель нөмірі: 6ES7431-1KF00-0AB0 (Аналогтық кіріс SM 431)

Модуль түрі: 8-арналы аналогтық кіріс, оқшауланған

Кіріс арналары: 8 (кернеу/ток), 4 (кедергі)

Ажыратымдылық: 13 бит (қолтаңба қосылған)

Кернеу кіріс диапазондары: ±1В, ±10В, 1-5В

Ток кіріс диапазондары: ±20мА, 4-20мА

Кедергі кіріс диапазоны: 0-600 Ω (0-500 Ω қолдануға жарамды)

Кіріс кедергісі: 200 кΩ (кернеу), 80 Ω (ток)

Ауыстыру уақыты: әр арнаға 23/25 мс

Негізгі дәлдік (25°C-та): диапазонның ±0.4% - ±0.8%

Қуат көзі: артқы автобустан (5В DC, максимум 350 мА)

Қуат шығыны: әдетте 1.8 Вт

Максималды кабель ұзындығы: 200 м (қорғалған)

Оқшаулау сынақ кернеуі: 2120 В DC

Өлшемдері (Е x Б x Т): 25 мм x 290 мм x 210 мм

Салмағы: шамамен 500 г

Орнату және сенсорды қосу нұсқаулығы

Бұл S7-400 модулі PLC тіреуішіне тікелей орнатылады. Ол әртүрлі сенсорларға қосылады. Ең жақсы өнімділік үшін қорғалған кабельдерді пайдаланыңыз. 4-20мА 2-сымдық бергіштер үшін сыртқы 24В қуат көзі қажет. Модуль кедергі өлшеуді 2, 3 немесе 4 сымдық қосылымдар арқылы қолдайды, бұл сым кедергісінің қателігін жояды.

Қаптама және кепілдік мәліметтері

Сізге не беріледі: Бір жаңа Siemens 6ES7431-1KF00-0AB0 аналогтық кіріс модулі.

Біздің кепілдік: Бұл өнім сатып алу күнінен бастап 12 айлық кепілдікпен қамтамасыз етілген.

Жылдам халықаралық жеткізу

Біз сенімді қызметтер арқылы жылдам жеткіземіз: FedEx, UPS және DHL.

Жиі қойылатын сұрақтар (ЖҚС)

Қандай сенсорларды қосуға болады?

Сіз қысым бергіштерін, температура сенсорларын бергіштерімен, деңгей сенсорларын, ағын өлшегіштерін, потенциометрлерді және стандартты кернеу, ток немесе кедергі шығысы бар кез келген құрылғыны қоса аласыз.

Бұл модуль қаншалықты дәл?

Бөлме температурасында (25°C) негізгі дәлдік ±10В диапазонында ±0.4%, ток диапазондары үшін ±0.7% шегінде. Дәлдік температура өзгерістеріне байланысты сәл ауытқуы мүмкін.

0-10В сигналын өлшей аламын ба?

Иә. ±10В кіріс диапазонын пайдаланыңыз. Сигнал дұрыс өлшенеді, 0В сандық шкаланың орталық мәнін береді. PLC аппараттық конфигурациясында дұрыс диапазонды орнатуды ұмытпаңыз.

Термопаралар немесе RTD-ларды тікелей қолдай ма?

Жоқ. 6ES7431-1KF00-0AB0 салқын түйін компенсациясы немесе температура сенсорлары үшін тікелей сызықтық түзету функцияларына ие емес. Сізге стандартты 4-20мА немесе кернеу сигналы шығаратын температура бергішін қосу қажет.

2-сымдық және 4-сымдық кедергі өлшеудің айырмашылығы неде?

2-сымдық режимде қосу сымдарының кедергісі өлшеуге қосылады. 4-сымдық (Кельвин) өлшеу ток пен кернеу үшін бөлек сымдарды пайдаланады, бұл сым кедергісінің қатесін жояды және әлдеқайда жоғары дәлдік береді.
