Таралған I/O жүйелері үшін ұзақ қашықтықтағы тірек қосқышы

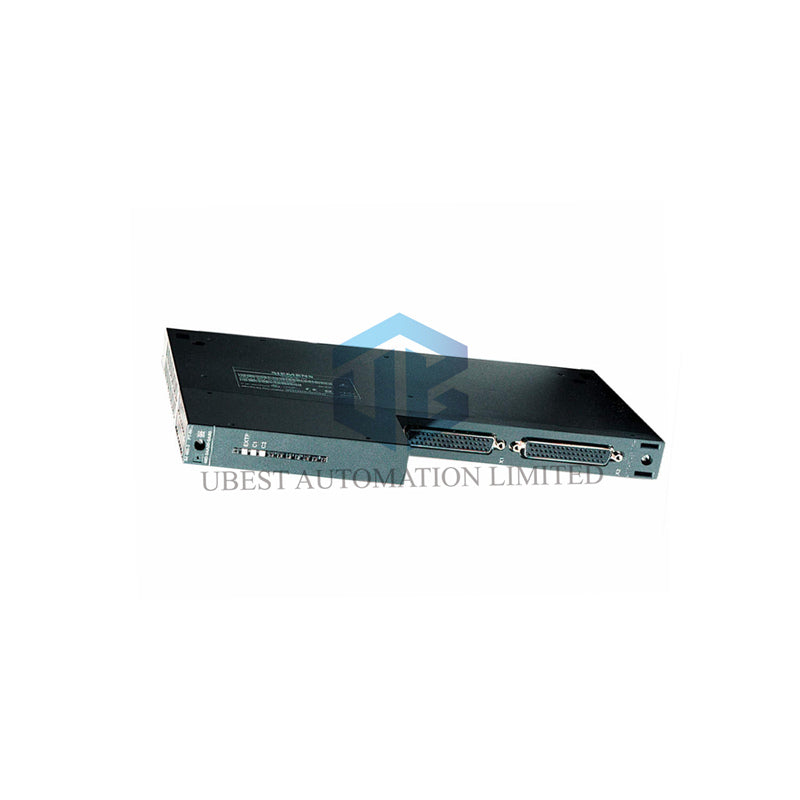

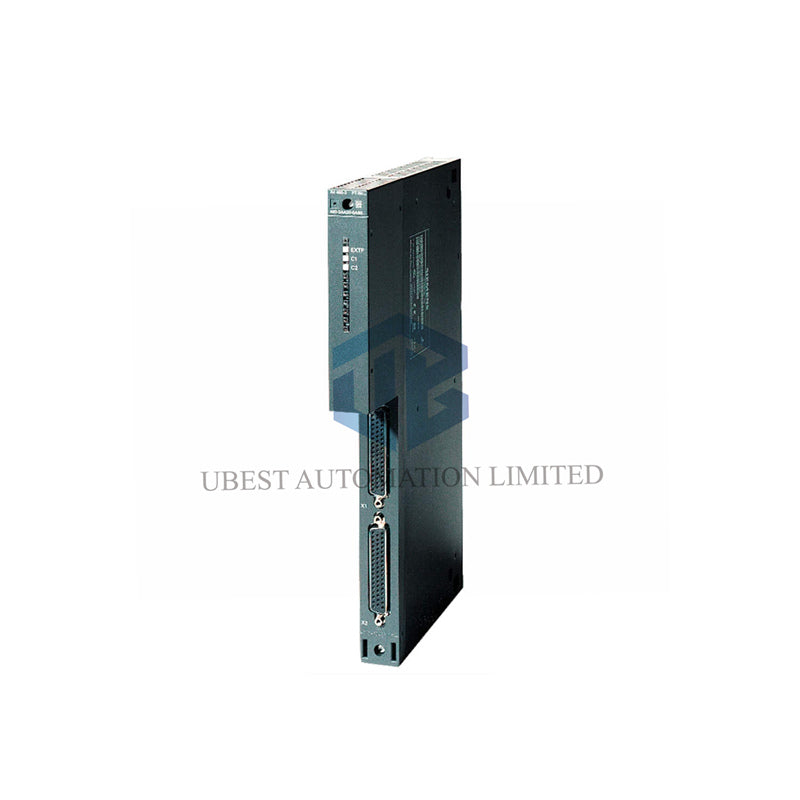

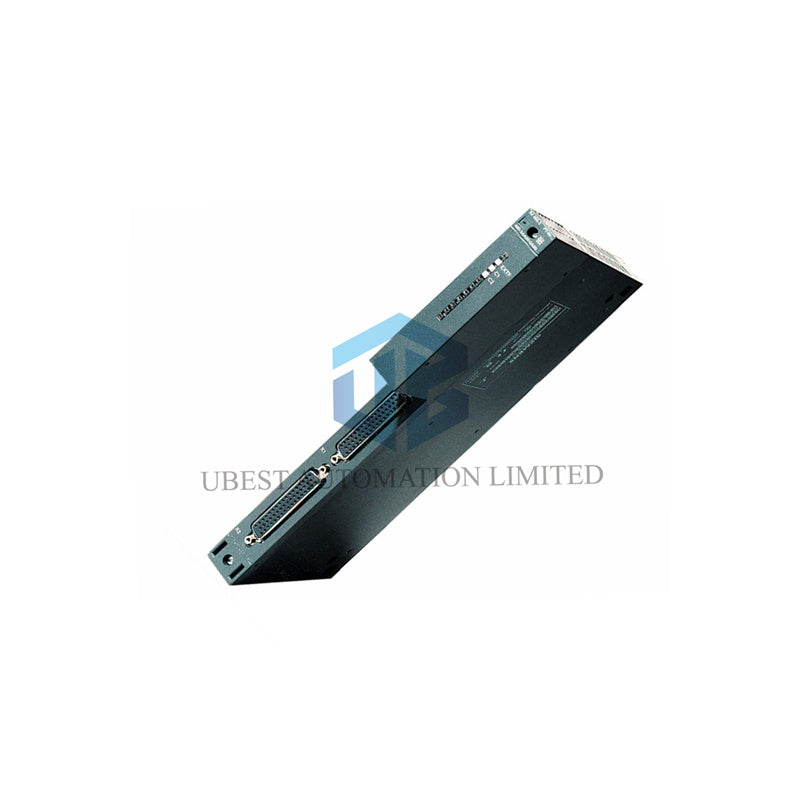

Siemens 6ES7460-3AA01-0AB0 Send IM 460-3 көмегімен S7-400 I/O құрылғыларын үлкен аумақтарға таратыңыз. Бұл берік интерфейс модулі орталық контроллерден 102 метрге дейінгі қашықтықтағы қашықтағы кеңейту тірегін қосуға мүмкіндік береді. Бұл сенсорлар мен әрекеттегіштер таралған үлкен машиналар, өндірістік желілер немесе зауыттар үшін тамаша шешім.

Толық техникалық сипаттамалар

Бренд: Siemens

Өнім отбасы: SIMATIC S7-400

Модуль атауы: Send Interface Module IM 460-3

Толық мақала нөмірі: 6ES7460-3AA01-0AB0

Негізгі функциясы: 5В қуат беру болмайтын таралған қосылу үшін.

Берілетін шиналар: C-Bus (Қатынас шинасы).

Максималды бөліну қашықтығы: интерфейс модульдері арасындағы 102,25 метр.

Қуат тұтыну (артқы тақта): 5В тұрақты ток, максимум 1,550 мА.

Максималды қуат жоғалтуы: 7,750 мВт (7.75 Вт).

Қажетті аяқтау: 6ES7461-3AA0-7AA0 штепсель.

Модуль өлшемдері: 25 мм (ені) x 290 мм (биіктігі) x 280 мм (тереңдігі).

Салмағы: шамамен 630 грамм.

Орнату және жүйені баптау

Send IM 460-3 орталық тірекке (CR) орнатыңыз. Қашықтағы кеңейту тірегіне (UR) сәйкес Receive IM 461-3 орнатыңыз. Оларды ұзақ қашықтыққа арналған арнайы қорғалған интерфейс кабелімен қосыңыз (жеке тапсырыс беріледі). Қашықтағы тіректе өз қуат беру модулі (PS) болуы тиіс, себебі 5В қуат берілмейді. Сенімді жұмыс үшін жалпы кабель ұзындығы 102,25 метрден аспауы керек.

Кепілдік және жеткізу

Бұл өнім 12 айлық кепілдікпенFedEx, UPS және DHL.

Маман сұрақтары

С: IM 460-3 пен IM 460-0 арасындағы негізгі айырмашылық неде?

Ж: Негізгі айырмашылық - қашықтықта. IM 460-0 жергілікті кеңейтуге арналған (максимум 5 м), ал IM 460-3 ұзақ қашықтықтағы таралған I/O үшін арнайы жасалған (102 м дейін).

С: Қосылу үшін стандартты Ethernet немесе PROFIBUS кабелін қолдануға бола ма?

Ж: Жоқ. Сенімді ұзақ қашықтықтағы C-шина беру үшін қажетті электрлік сипаттамаларға сай арнайы Siemens интерфейс кабелін (мысалы, 6ES7468-3... сериясы) қолдану керек.

С: Бір IM 460-3 көмегімен қанша қашықтағы тіректі қосуға болады?

Ж: Бір Send IM 460-3 бір Receive IM 461-3-ке қосылып, бір қашықтағы кеңейту тірегіне нүктеден-нүктеге байланыс құрады.

С: 100 метрден асатын сигнал кешігуі өнімділікке әсер етеді ме?

Ж: Жүйе көрсетілген максималды қашықтықтағы таралу кешігуін есепке ала отырып жасалған. I/O жаңарту уақыты жергілікті I/O-ға қарағанда сәл баяу болады, бірақ ол болжамды және көпшілік процестер мен машина басқару қолданбаларына сәйкес келеді.

С: Толық баптау үшін қандай керек-жарақтар қажет?

Ж: Send IM 460-3, Receive IM 461-3, қажетті ұзындықтағы интерфейс кабелі (6ES7468-3...), және қашықтағы тіректегі соңғы ұяшыққа арналған аяқтау штепселі (6ES7461-3AA0-7AA0) қажет.
