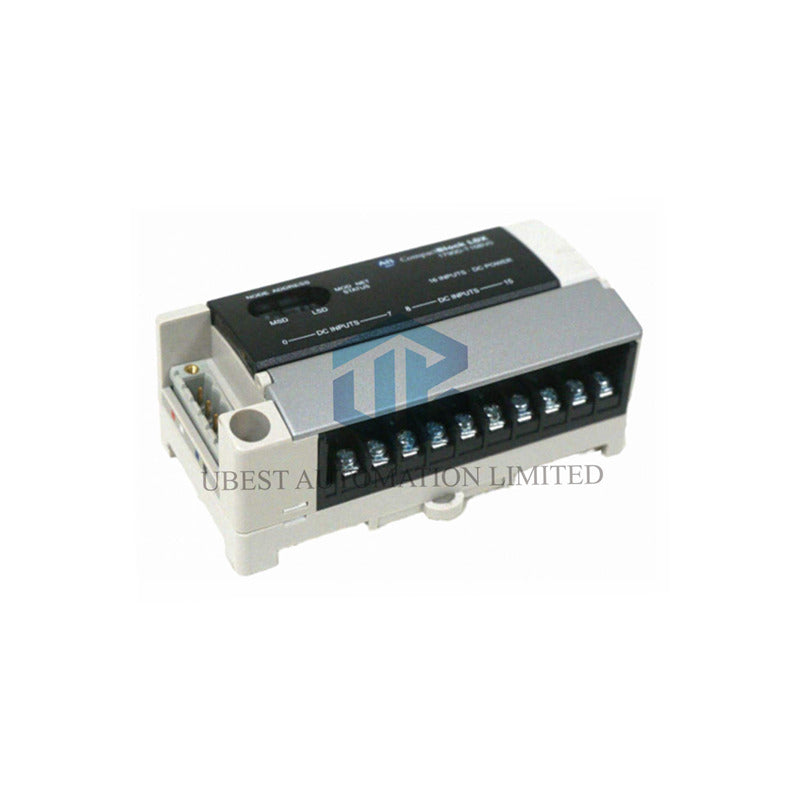

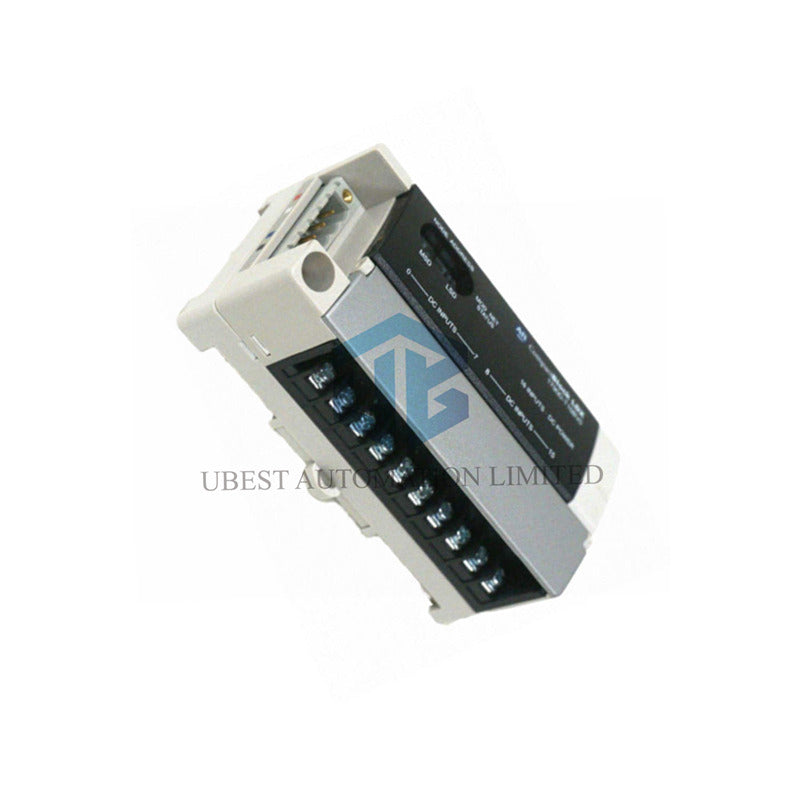

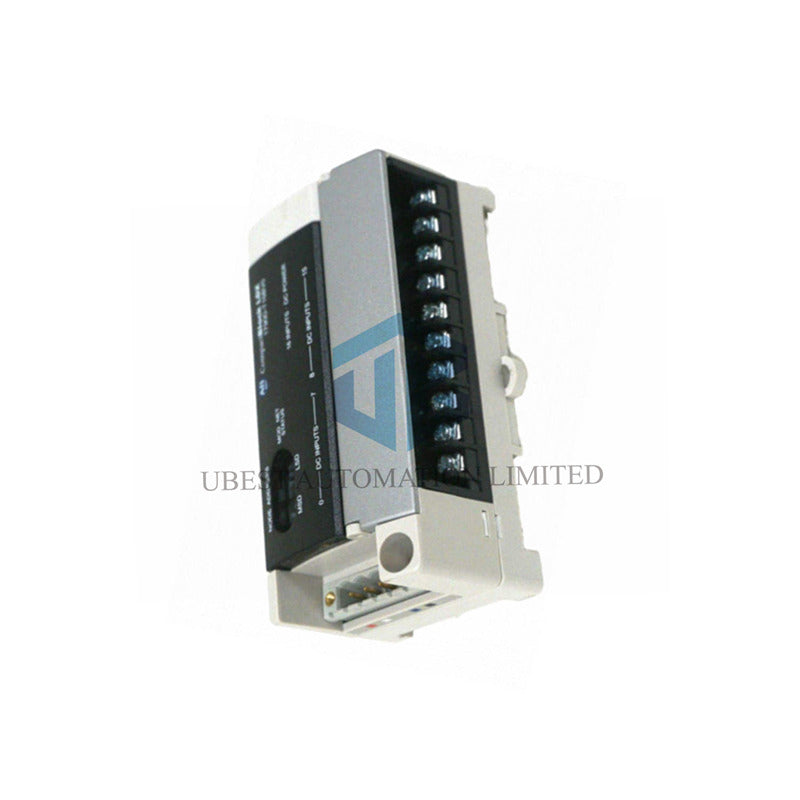

Allen-Bradley 1790-T0V16X: Жоғары тығыздықтағы 16-арналы шығыс модулі

DeviceNet жүйеңізге айтарлықтай басқару мүмкіндігін қосыңыз. Allen-Bradley 1790-T0V16X бір ықшам модульде он алты сандық сіңіретін шығысты ұсынады. Ол жарықтар, реле және соленоидтар үшін сенімді 24В тұрақты токты қосу қызметін қамтамасыз етеді. Бұл модуль бір желілік түйіннен бірнеше басқару нүктелерін қажет ететін қолданбаларға өте қолайлы.

Толығырақ техникалық сипаттамалар

• Өнім моделі: Allen-Bradley 1790-T0V16X (1790 сериясының ықшам кіріс/шығыс модулі).
• Шығыс конфигурациясы: 16 сіңіретін (NPN) шығыс, оқшауланбаған.
• Ток рейтингі: Әр нүктеге 0.5А, жалпы топқа максимум 4.0А.
• Кернеу диапазоны: 10-28.8В тұрақты токпен жұмыс істейді (24В тұрақты ток номиналды).
• Қосу жылдамдығы: Қосу кешігуі ≤0.5 мс, өшіру кешігуі ≤1.0 мс.
• Қуат тұтыну: Төмен тұтыну, әр белсенді шығыс нүктесіне шамамен 6 мА.
• Оқшаулау: Өнім шығыстары мен ішкі логика арасында 1250В айнымалы ток RMS оптикалық оқшаулау.
• Қатынас: Қашықтан басқару және күйін бақылау үшін DeviceNet желілік интерфейсі.

Орнату және сымдарды жалғау туралы ақпарат

• Сымдарды жалғау әдісі: Қауіпсіз және икемді өріс қосылымдары үшін бұрандалы терминал блогы (M3.0).
• Бұрандаларды қатайту спецификациясы: Терминал бұрандаларын максимум 7 lb-in (0.79 Нм) қатайтыңыз.
• Өткізгіш түрі: Тек мыс немесе мыс қапталған алюминий өткізгіштерін пайдаланыңыз.
• Жалпы топтар: Шығыстар 8 нүктеден тұратын екі бөлек жалпы топқа бөлінген.
• Орнату: Панельге оңай орнату үшін стандартты 35 мм DIN рельсіне орнату.
• Көрнекі диагностика: Он алты жеке жасыл LED шығыс күйін анық көрсетеді.

Қаптама және қолдау туралы мәліметтер

• Қаптамаға орнатуға дайын бір 1790-T0V16X шығыс модулі кіреді.
• Бұл өнім стандартты 12 айлық кепілдікпен қамтамасыз етілген.
• Біз FedEx, UPS және DHL сияқты сенімді тасымалдаушылар арқылы бүкіл әлемге жеткіземіз.

Мамандыққа арналған жиі қойылатын сұрақтар

• 0.5А шығыс рейтингіне қандай жүктемелер ең қолайлы?
  Бұл рейтинг пилоттық шамдар, кішігірім реле орамдары (24В тұрақты ток), соленоид клапандары және 12Вт-тан төмен басқа басқару құрылғылары үшін өте қолайлы. Үлкен жүктемелер үшін осы шығыстарды аралық контакторларды басқару үшін пайдаланыңыз.
• Бұл модульге өріс қуат көзін қалай дұрыс таңдау керек?
  Барлық шығыстар белсенді болғанда есептеңіз: (16 шығыс × 0.5А) = теориялық максимум 8А. Практикада, күтілетін бір уақытта жүктеме тогының кемінде 120% бағаланған 24В тұрақты ток қуат көзін пайдаланыңыз, сонымен қатар модульдің ~100мА тұтынуын қосыңыз.
• "8 нүкте/2 COM" топтаудың мағынасы неде?
  Бұл он алты шығыс екі сегіздік банктерге бөлінгенін білдіреді. Әр банк ортақ сыммен бөліседі. Бұл қажет болған жағдайда екі түрлі өріс қуат көзін пайдалануға мүмкіндік береді, сымдарды икемді жалғауға және жалпы токты басқаруға көмектеседі.
• Мен бұл модульді айнымалы ток жүктемелерін басқару үшін пайдалана аламын ба?
  Жоқ. Бұл тек тұрақты ток сіңіретін шығыс модулі. Шығыстар 10-28.8В тұрақты токпен жұмыс істеуге арналған. Айнымалы ток кернеуін қосуға тырысу дұрыс жұмыс істемейді және модульге зақым келтіруі мүмкін.
• Неліктен шығыс модулінде оптикалық оқшаулау маңызды?
  Оқшаулау (мұнда 1250В айнымалы ток) өріс сымдарында болатын кернеу соққылары, шудың және жерлік контур мәселелерінен DeviceNet желісінің сезімтал электроникасын қорғайды. Бұл өнеркәсіптік ортада жүйенің сенімділігін айтарлықтай арттырады.
