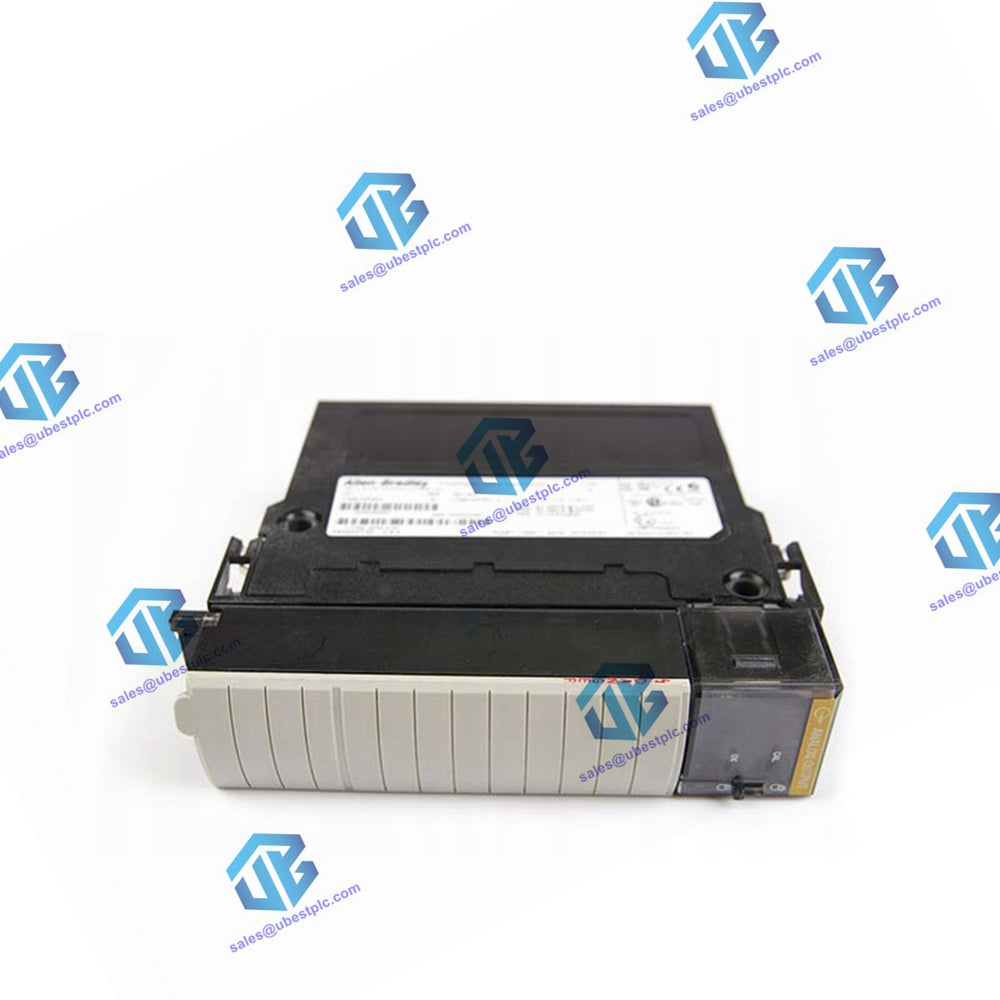

ControlLogix 1756-OF6CI модулінің шолуы

ControlLogix 1756-OF6CI – өнеркәсіптік автоматтандыру жүйелерінде дәл ток шығару үшін арналған жоғары өнімді 6 нүктелі оқшауланған аналогтық шығыс модулі. Бұл модуль ControlLogix жүйелерінде дәл және сенімді сигнал түрлендіру мен тасымалдауды қамтамасыз етеді.

Электрлік сипаттамалары

• Диапазон: 0мА - 21мА
• Маңызды биттер саны: 13 бит
• Резолюция: 2.7μA
• Қол жетімді диапазон: 0мА - 20мА
• Төмен сигнал және қолданушы санағы: 0мА / -32768 санау
• Жоғары сигнал және қолданушы санағы: 21.074мА / 32767 санау
• Ұсынылатын аспап диапазондары: 1.0μA-ден жақсы резолюциясы бар DMM

Шығыс сипаттамалары

• Шығыс саны: 6 жеке оқшауланған арна
• Шығыс ток диапазоны: 0-ден 21мА-ға дейін
• Ток резолюциясы: 21мА бойынша 13 бит (2.7μA)
• Деректер форматы: Солға тураланған, 2-лік толықтыру – бүтін режимі; IEEE 32 бит – қалқымалы нүкте режимі
• Шығыс артық кернеуден қорғау: Максимум 24В ac/dc
• Шығыс қысқа тұйықталудан қорғау: Электронды түрде 21мА немесе одан төмен токпен шектелген
• Шығыс тұрақталу уақыты: Қарсылық жүктемелерінде соңғы мәннің 95%-ына <2мс
• Калибрленген дәлдік: 4мА-дан 21мА-ға дейін диапазонның 0.1%-нен жақсы
• Калибрлеу аралығы: 12 ай
• Температураға байланысты шығыс ығысуы: 1 μA/°C
• Температураға байланысты күшейту ығысуы: Орташа: 60 ppm/°C, ең нашар жағдайда: 100 ppm/°C
• Толық температура диапазоны бойынша модуль қатесі: Диапазонның 0.6%
• Барлық арналар үшін минималды модуль сканерлеу уақыты: 25мс минимум (қалқымалы нүкте режимі), 10мс минимум (бүтін режимі)

Механикалық сипаттамалары

• Модуль орналасуы: 1756 ControlLogix шассиі
• Артқы тақта тогы:
  • 0-550 жүктеме: 250мА @ 5.1В dc және 225мА @ 24В dc (жүктеме OUT және RTN-дерге қосылған)
  • 551-1000 жүктеме: 250мА @ 5.1В dc және 300мА @ 24В dc (жүктеме OUT және ALT-терге қосылған)
• Артқы тақта қуаты:
  • 0-550 жүктеме: 6.7Вт
  • 551-1000 жүктеме: 8.5Вт
• Модуль ішіндегі қуат шығыны:
  • 0-550 жүктеме: 5.5Вт
  • 551-1000 жүктеме: 6.1Вт
• Термиялық шығын:
  • 0-550 жүктеме: 18.76 BTU/сағ.
  • 551-1000 жүктеме: 20.80 BTU/сағ.
• Индуктивті жүктеме: <1 мГн
• RTB бұранда моменті: 7-9 дюйм-фунт (0.8-1Нм)
• RTB кілттеу: Қолданушы анықтайды
• RTB және корпусы: 20 позициялы RTB (1756-TBNH немесе TBSH)
• Өткізгіштер:
  • Сым өлшемі: #22-ден #14 AWG-ға дейін (0.324-тен 2.08 шаршы мм) көп сымды
  • Изоляция: максимум 3/64 дюйм (1.2мм)
  • Санаты: 2(3), (4)

Қоршаған орта сипаттамалары

• Оқшаулау кернеуі:
  • Арнадан арнаға: Оптооқшауланған, трансформаторлық оқшауланған
  • Қолданушыдан жүйеге: 1700В dc-де 1 секундқа 100% тексерілген, 250В ac негізінде
• Дірілге төзімділік: IEC60068-2-6 (Fc сынағы, жұмыс режимі): 2g @ 10-500Гц
• Жұмыс кезінде соққы: IEC60068-2-27 (Ea сынағы, қаптамасыз соққы): 30g
• Жұмыссыз соққы: IEC60068-2-27 (Ea сынағы, қаптамасыз соққы): 50g
• Эмиссиялар: CISPR 11: 1-топ, A сыныбы
• ESD-ге төзімділік: IEC 61000-4-2: 6кВ байланыс разрядтары, 8кВ ауа разрядтары
