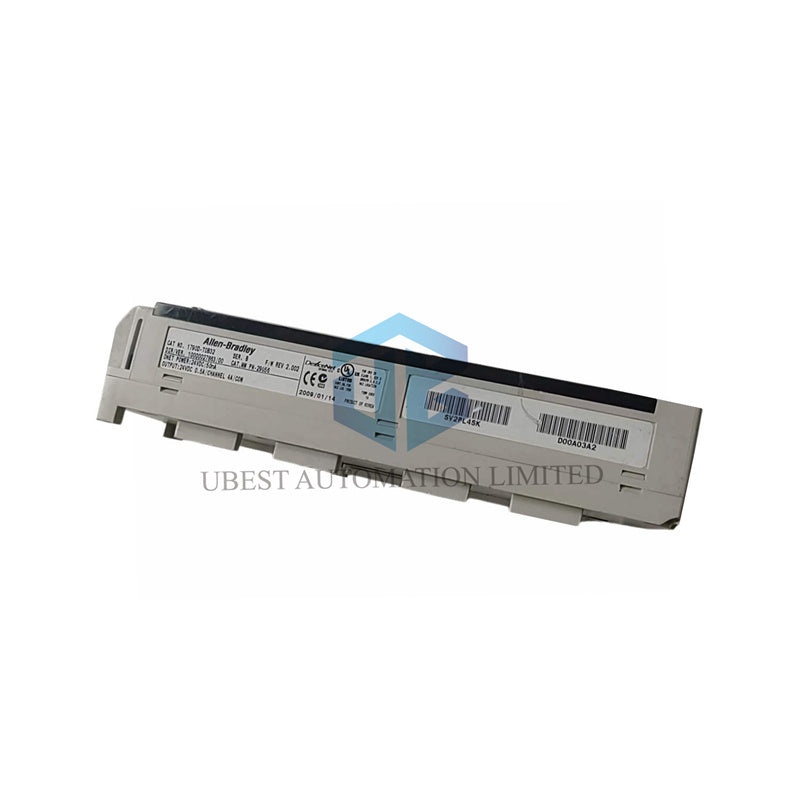

Allen-Bradley 1790D-T0B32: Максималды тығыздықтағы шығыс басқару

Бір желі түйінінен көптеген құрылғыларды басқарыңыз. Allen-Bradley 1790D-T0B32 бір модульге отыз екі көзден шығатын шығысты біріктіреді. Бұл жоғары тығыздықтағы дизайн көптеген соленоидтар, шамдар немесе релелерді басқаруды қажет ететін қолданбаларға өте қолайлы. Ол панель кеңістігін және желі мекенжайларын тиімді пайдалануды қамтамасыз етеді.

Толығырақ техникалық сипаттамалар

• Өнім моделі: Allen-Bradley 1790D-T0B32 (1790D сериялы ықшам I/O).
• Шығыс конфигурациясы: 32 көзден шығатын (PNP) шығыс, оқшауланбаған.
• Ток сыйымдылығы: әр нүктеге 0.5A, жалпы топқа 4.0A максимум.
• Кернеу жұмысы: 10-28.8V DC өріс қуат диапазоны (24V DC номиналды).
• Ауыстыру жылдамдығы: ≤1.0 миллисекунд өшіру кідірісімен жылдам жауап.
• Қуат талаптары: 24V DC өріс қуаты және DeviceNet шиналық қуаты (11-28.8V).
• Оқшаулау: өріс шығыстары мен басқару логикасы арасында 1250V AC RMS оптикалық оқшаулау.
• Жалпы топтау: он алты шығыстан тұратын екі банк ретінде ұйымдастырылған (16 нүкте/2 COM).

Орнату және сымдарды жалғау туралы ақпарат

• Сымдарды жалғау әдісі: өріс қосылымдарын сенімді және икемді ету үшін M3.0 бұранда терминал блогы.
• Бұрау моменті: терминалдарды максимум 7 lb-in (0.79 Nm) қатайтыңыз.
• Өткізгіш түрі: тек мыс немесе мыс қапталған алюминий өткізгіштерді қолданыңыз.
• Көрнекі диагностика: әр шығыс үшін отыз екі жеке жасыл LED айқын күйін көрсетеді.
• Орнату: басқару панельдеріне оңай біріктіру үшін стандартты DIN-рейкаға орнату.
• Қуат есептеуі: әр белсенді шығыс өріс қуат көзінен шамамен 6 мА ток тартады.

Қаптама және қолдау туралы мәліметтер

• Қаптамаға бір 1790D-T0B32 жоғары тығыздықтағы шығыс модулі кіреді.
• Бұл өнім стандартты 12 айлық кепілдікпен қамтамасыз етілген.
• Жеткізу сенімділігі үшін FedEx, UPS және DHL арқылы жаһандық тасымалдау қолжетімді.

Маман сұрақтары мен жауаптары

• Жоғары тығыздықтағы модульдегі көзден шығатын шығыстың негізгі артықшылығы неде?
  Көзден шығатын шығыстар +24V сигналын береді, бұл қазіргі заманғы PLC және құрылғылар үшін стандартты қажетті кіріс болып табылады. Бұл сым сызбаларын жеңілдетеді және жүктемелерге сыртқы қуат тарату қажеттілігін азайтады.
• Сыртқы өріс қуат көзін қалай дұрыс таңдау керек?
  Ең нашар жағдайды есептеңіз: 32 шығыс × 0.5A = 16A теориялық максимум. Практикада, күтілетін бір уақытта жүктеме тогының кемінде 125% қуаттылығы бар 24V DC қуат көзін қолданыңыз. Модульдің ~200mA тыныштық токын да қосыңыз.
• «16 нүкте/2 COM» сымдарды жалғау үшін нені білдіреді?
  Отыз екі шығыс екі электрлік бөлек он алтыдан тұратын банкке бөлінген. Әр банктің өз жалпы сымы бар. Бұл қажет болған жағдайда екі түрлі өріс қуат көзін пайдалануға мүмкіндік береді, жалпы токты басқаруға және сымдарды ұйымдастыруға көмектеседі.
• Бұл шығыстарды AC жүктемелерін немесе жоғары кернеулі DC жүктемелерін басқару үшін қолдануға бола ма?Жоқ. Бұл модуль тек 10-28.8V DC жүктемелеріне арналған. Бұл кернеуден асып кету немесе AC ауыстыру шығыстарды зақымдайды.
• Шығыс тізбектерін қорғау үшін қандай шаралар ұсынылады?
  Әр шығыс арнасына сыртқы сақтандырғышты (0.5A-дан сәл жоғары, мысалы 0.75A немесе 1A) орнатыңыз. Индуктивті жүктемелер (соленоидтар, релелер) үшін шығыс өшкенде кернеу шоқтарын басу үшін жүктеме терминалдарына тікелей ұшатын диод орнатыңыз.
