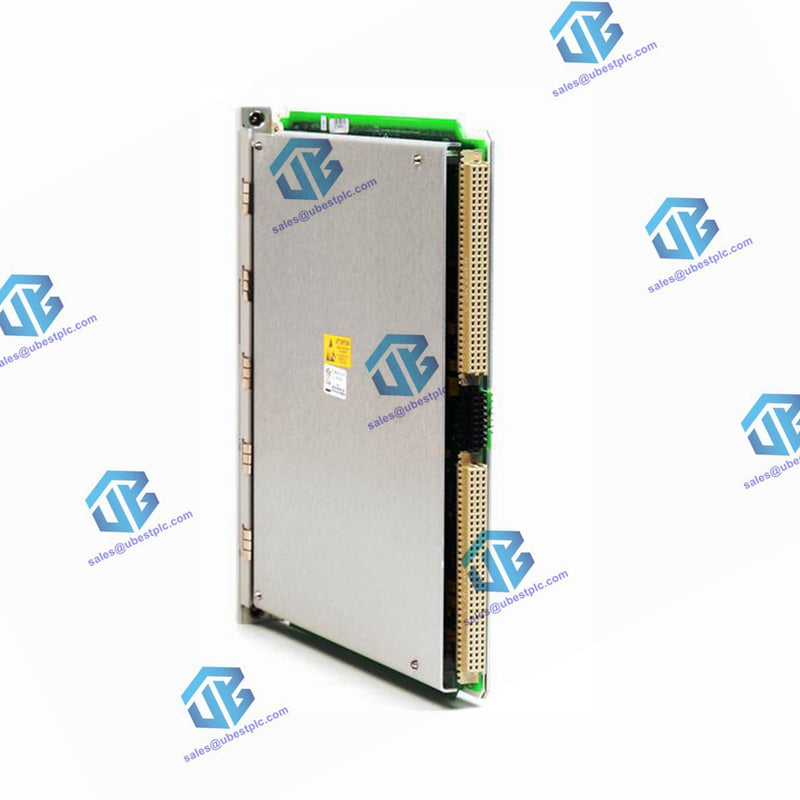

3500/42M Proximitor сейсмикалық монитор

Сипаттамасы 3500/42M Proximitor сейсмикалық мониторы:

• Жабдықты қорғау: Мониторинг параметрлерін үздіксіз конфигурацияланған дабыл шектеріне салыстырып, дабылдарды іске қосады.
• Байланыс: Машина туралы маңызды ақпаратты операция және техникалық қызмет көрсету персоналына жеткізеді.

3500/42M Proximitor сейсмикалық мониторы – жақындық және сейсмикалық транздуцерлерден кіріс сигналдарын қабылдайтын төрт арналы монитор. Ол сигналдарды өңдеп, діріл мен позиция өлшемдерін қамтамасыз етеді және өңделген сигналдарды пайдаланушы бағдарламалайтын дабылдармен салыстырады.

Монитор арналары жұптар бойынша бағдарламаланады және бір уақытта екі функцияны орындай алады. Мысалы, 1 және 2 арналар бір функцияны орындаса, 3 және 4 арналар басқа немесе сол функцияны орындай алады.

Шығыстар

Алдыңғы панельдегі LED-тер

• OK LED: 3500/42M Proximitor сейсмикалық монитор дұрыс жұмыс істегенде көрсетеді.
• TX/RX LED: 3500/42M Proximitor сейсмикалық монитор 3500 тірегіндегі басқа модульдермен байланысқан кезде көрсетеді.
• Байпас LED: 3500/42M Proximitor сейсмикалық монитор Баяпас режимінде болғанда көрсетеді.

Буферленген датчик шығыстары

• Коаксиалды қосқыштар: Әр монитордың алдыңғы жағында әр арнаға арналған бір коаксиалды қосқыш бар. Әр қосқыш қысқа тұйықталудан қорғалған.
• Шығыс кедергісі: 550 Ω
• Транздуцердің қуат көзі: -24 Vdc

Тіркеуші шығыстары

• Ағымдағы диапазон: +4-тен +20 мА дейінгі мәндер монитордың толық шкаласына пропорционал. Монитор әр арна үшін жеке жазғыш мәндерін қамтамасыз етеді.
• Кернеу сәйкестігі (ағымдағы шығыс): жүктеме бойынша 0-ден +12 Vdc дейінгі диапазон
• Жүктеме кедергісі: 0-ден 600 Ω-ға дейін.
• Шешім: әр битке 0.3662 µA
• Дәлдік: Бөлме температурасында ±0.25% қате, температура диапазонында ±0.7% қате
• Жаңарту жылдамдығы: Шамамен 100 мс немесе одан аз

Осьтің абсолютті буферленген шығыстары

• Шығыс импедансы: 300 Ω

Қоршаған орта шектері

• Жұмыс температурасы:
  • Ішкі/сыртқы аяқталу I/O модулі жағдайында: -30°C-тан +65°C-қа дейін (-22°F-тан +150°F-қа дейін)
  • Ішкі барьерлі I/O модулі (Ішкі аяқталу) жағдайында: 0°C-тан +65°C-қа дейін (32°F-тан +150°F-қа дейін)
• Сақтау температурасы: -40°C-тан +85°C-қа дейін (-40°F-тан +185°F-қа дейін)
• Ылғалдылық: 95%, конденсациясыз

Физикалық сипаттамалары

Монитор Модулінің (Негізгі Плата) Өлшемдері

• Биіктік x Ені x Тереңдігі: 241.3 мм x 24.4 мм x 241.8 мм (9.50 дюйм x 0.96 дюйм x 9.52 дюйм)
• Салмақ: 0.91 кг (2.0 фунт)

I/O модульдері (Барьерсіз) өлшемдері

• Биіктік x Ені x Тереңдігі: 241.3 мм x 24.4 мм x 99.1 мм (9.50 дюйм x 0.96 дюйм x 3.90 дюйм)
• Салмақ: 0.20 кг (0.44 фунт)

I/O модульдері (Барьер) өлшемдері

• Биіктік x Ені x Тереңдігі: 241.3 мм x 24.4 мм x 163.1 мм (9.50 дюйм x 0.96 дюйм x 6.42 дюйм)
• Салмақ: 0.46 кг (1.01 фунт)

Шкаф Кеңістігі Талаптары

• Монитор модулі: 1 толық биіктіктегі алдыңғы ұяшық
• I/O модульдері: 1 толық биіктіктегі артқы ұяшық

Тосқауыл параметрлері Келесі параметрлер CSA-NRTL/C және ATEX мақұлдауларына қатысты:

Proximitor тосқауыл схемасының параметрлері

• Vmax (PWR): 26.80 В (SIG): 14.05 В
• Imax (PWR): 112.8 мА (SIG): 2.82 мА
• Rmin (PWR): 237.6 Ω (SIG): 4985 Ω

Арна параметрлері (объект)

• Vmax: 28.0 В
• Imax: 115.62 мА
• Rmin: 237.6 Ω (SIG): 4985 Ω

Сейсмикалық тосқауыл схемасының параметрлері

• Vmax (PWR): 27.25 В
• Imax (PWR): 91.8 мА
• Rmin (PWR): 297 Ω

Арна параметрлері (объект)

• Vmax: 27.25 В
• Imax: 91.8 мА
• Rmin: 297 Ω

Тапсырыс туралы ақпарат

• 3500/42M-02-01
  • 3500/42M: 3500 Proximitor сейсмикалық монитор
  • -02: Сыртқы қосылыстары бар Prox/Seismic I/O модулі. Seismoprobe Prox/Accel және Velomitor қолдау көрсетіледі, бірақ ұсынылмайды.
  • -01: Қауіпті аймақты мақұлдау опциясы cNRTLus (1-сынып, 2-бөлім)
