Bently Nevada 3500/53 Электрондық артық жылдамдықты анықтау жүйесі

Bently Nevada 3500/53-02-00 артық жылдамдық модулі талап етілетін өнеркәсіптік ортада маңызды айналмалы жабдықты дәл қорғауды қамтамасыз етеді.

Өндіруші & Өнім сәйкестігі

• Өндіруші: Машина қорғау жүйелерінде сенімді жаһандық көшбасшы Bently Nevada.
• Өнім түрі: Турбина және компрессор қауіпсіздігі үшін 3500/53 Электрондық артық жылдамдықты анықтау жүйесі.
• Модель нөмірі: 3500/53-02-00 екі арналы артық жылдамдықты бақылау архитектурасымен.
• Шығу елі: Өнеркәсіптік деңгейдегі сенімділік үшін АҚШ-та жасалған.

Ағаш тәрізді тапсырыс құрылымы

• 3500/53-02-00
  • Арна опциясы
    • 02 → Екі арналы артық жылдамдықты анықтау конфигурациясы.
  • Агенттік мақұлдау
    • 00 → Қауіпті аймақ сертификаты жоқ стандартты нұсқа.

Негізгі өлшеу & Кіріс өнімділігі

• Кіріс сигнал диапазоны: Жақындық датчиктері немесе магниттік қабылдағыштар үшін +10.0 В-тан −24.0 В-қа дейін қабылдайды.
• Кіріс импедансы: 20 кОм тұрақты сигнал алу мен минималды жүктемені қамтамасыз етеді.
• Артық жылдамдық дауыс беру: 2-ден 2 және ұсынылатын 2-ден 3 логикалық архитектураларды қолдайды.
• Жиілік қабілеті: Турбина қолданбаларына арналған жоғары жылдамдықтағы импульстік кірістерді өңдейді.

Қоршаған орта & Электрлік сипаттамалар

• Энергия тұтыну: Тиімді тірек деңгейіндегі жұмыс үшін типтік 8.0 Вт.
• Жұмыс температурасы: Қиын өнеркәсіптік орындар үшін −30 °C-тан +65 °C-қа дейін.
• Сақтау температурасы: Ұзақ мерзімді қауіпсіз сақтау үшін −40 °C-тан +85 °C-қа дейін.
• Ылғалдылыққа төзімділік: Сенімді алаңдағы жұмыс үшін 95%-ке дейін конденсациясыз.

Шығыс интерфейстері & Сигналды өңдеу

• Буферленген шығыстар: ESD және қысқа тұйықталудан қорғаумен алдыңғы панельдегі коаксиалды қосқыштар.
• Шығыс кедергісі: Тұрақты сигнал беру үшін 550 Ω.
• Трансдьюсер қоректендіруі: Қосылған сенсорлар үшін максимум 40 мА, −24 Vdc.
• Жазғыш шығысы: Толық ауқымды жылдамдық диапазонына пропорционалды 4–20 мА.

Реле жүйесі және қорғау логикасы

• Реле түрі: Ұзақ қызмет мерзімі үшін эпоксидті тығыздағышпен SPDT релелері.
• Ауыстыру қабілеті: Үштік тізбектер үшін 600 VA AC немесе 120 W DC дейін.
• Байланыс рейтингі: Таңдалатын қуат күйімен максимум 5 A.
• Дуга басу: Құрылғыға кіріктірілген 250 Vrms басқыштар электрлік тозуды азайтады.

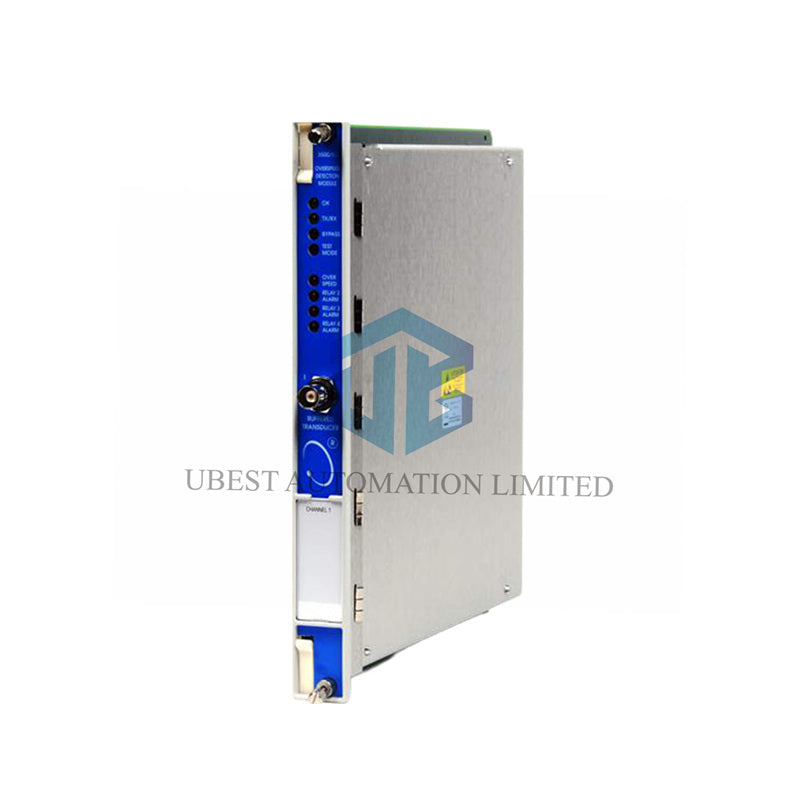

Алдыңғы панель күйін көрсету

• OK LED индикаторы: Жұмыс кезінде модульдің қалыпты жұмысын растайды.
• TX/XR LED индикаторы: 3500 тірек ішіндегі белсенді байланыс көрсетеді.
• Байпас LED индикаторы: Техникалық қызмет көрсету байпас күйін анық көрсетеді.
• Тест режимінің LED индикаторы: Активті диагностикалық тестілеу күйін растайды.

Орнату және механикалық мәліметтер

• Модуль өлшемдері: Стандартты 3500 тірек ұялары үшін 241.3 × 24.4 × 241.8 мм.
• 133388-01 модульдің салмағы: Оңай тасымалдау үшін шамамен 0.82 кг.
• 133396-01 I/O модулі өлшемі: Қабырғаға орнатуды жеңілдететін қысқартылған тереңдік дизайны.

Қаптаманың құрамдас бөліктері

• Біреу 3500/53-02-00 электронды артық жылдамдықты анықтау модулі.
• Рельске орнату үшін сәйкес I/O модулі.
• Қауіпсіз тасымалдау үшін стандартты зауыттық қорғаныс орауы.

Кепілдік және жеткізу

• Кепілдік: Материалдық және өндірістік ақауларға 12 ай кепілдік.
• Жеткізу әдістері: FedEx, UPS және DHL арқылы жылдам халықаралық жеткізу.

Кәсіби Жиі Қойылатын Сұрақтар

• Q1: Бұл модуль басқа 3500 компоненттерісіз тәуелсіз жұмыс істей ала ма?
• A1: Модуль дұрыс жұмыс істеуі үшін үйлесімді 3500 рельс және қуат көзі қажет.
• Q2: Жүйе үздіксіз жылдамдық трендін қолдай ма?
• A2: Жазғыш шығысы сыртқы тренд жүйелері үшін пропорционалды ток сигналдарын береді.
• Q3: Модуль жоғары ЭМИ аймақтарында электрлік шуды қалай басқарады?
• A3: Ішкі сигналды өңдеу және кедергісін бақылау шудың әсерін азайтады.
• Q4: Релелік логика әртүрлі өшіру философияларына бейімделе ала ма?
• A4: Әрбір релеге таңдалатын қуатталған немесе қуатсыздандырылған өшіру конфигурацияларын қолдау мүмкіндігі бар.
• Q5: Қай салаларда бұл артық жылдамдық жүйесі жиі қолданылады?
• A5: Электр энергиясын өндіру, мұнай және газ, мұнайхимия және ауыр айналмалы машиналар салалары.
