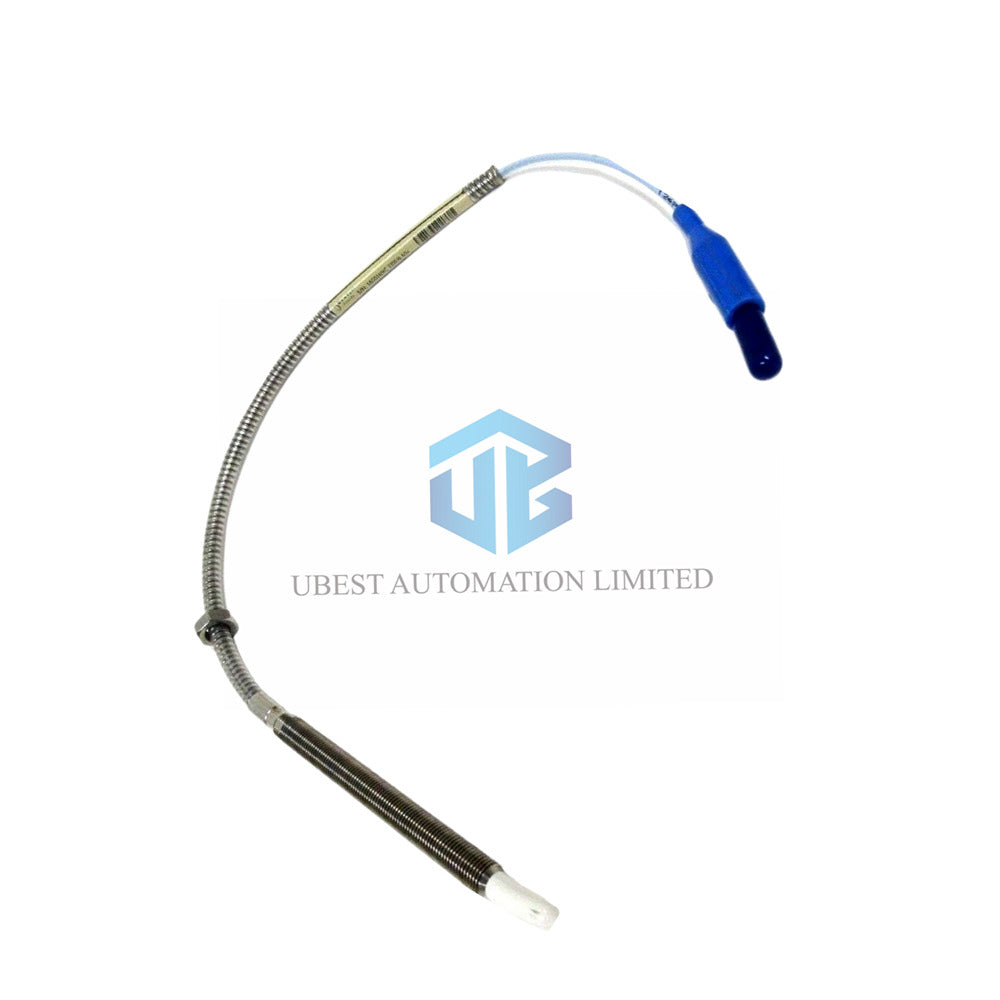

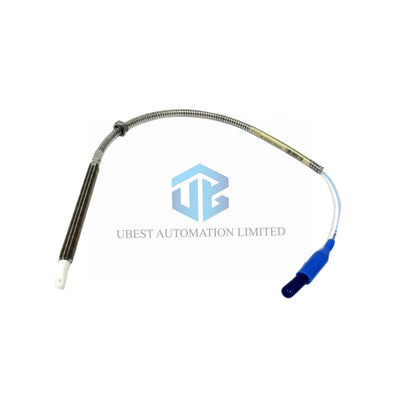

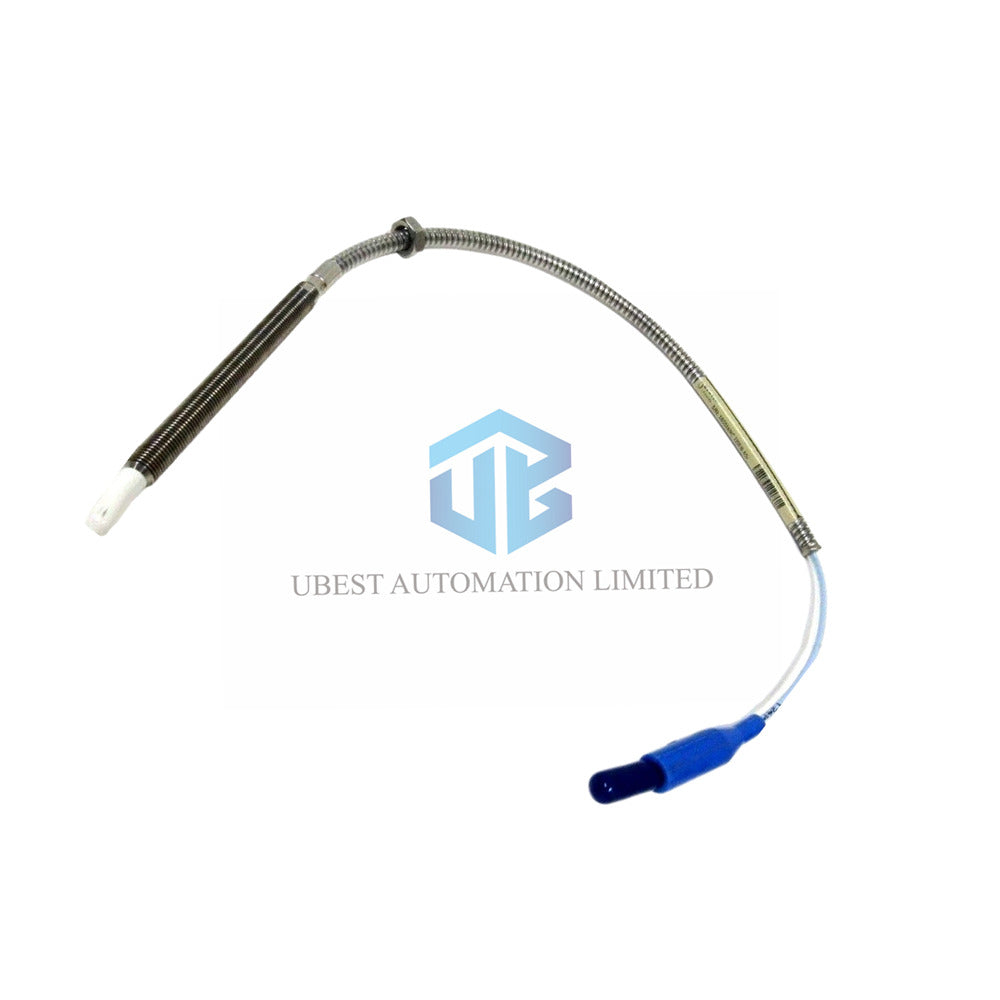

Bently Nevada 3300 NSv Жақындық Зондын Ұзартылған Қаптамамен Таныстыру

Толық Өнім Моделі мен Қосымшасының Түсіндірмесі

Бренд: Bently Nevada
Серия: 3300 NSv Жақындық Зондтары
Толық Бөлік Нөмірі: 330909-00-80-10-01-00
330909: 3300 NSv Зонд, 3/8-24 UNF жіп, тот баспайтын болаттан жасалған қорғаныс қабаты бар.
-00: Жіпсіз Ұзындық = 0 дюйм.
-80: Қаптаманың Жалпы Ұзындығы = 8.0 дюйм.
-10: Жалпы Кабель Ұзындығы = 1.0 метр (39 дюйм).
-01: Қосқыш түрі - Стандартты конфигурация.
-00: Агенттік Рұқсаты - Стандартты сертификаттау.

Негізгі Техникалық Ерекшеліктер мен Өнімділік

Сызықтық Өлшеу Ауқымы: Мақсаттан 0.25-тен 1.75 мм аралығында 1.5 мм (60 мил) дейін.
Ұсынылатын Аралық Орнату: Мақсаттан 1.0 мм (40 мил) аралығында оңтайлы жұмыс.
Сезімталдық (Масштаб Коэффициенті): 7.87 В/мм (200 мВ/мил) +12.5%/-20% төзімділікпен.
Сызықтық Дәлдік: Түзу сызықтан ±0.06 мм (±2.3 мил) кем ауытқу.
Жиілік Жауабы: 0-ден 10 кГц-ке дейін (±3 дБ) 305 метрге дейінгі дала сымымен.
Зондтың Тұрақты Кедергісі: 1.0 метрлік кабель нұсқасы үшін 4.2 Ω ± 0.5 Ω.
Мақсаттың Өлшем Талаптары: Ең кемі 8.9 мм диаметр, 13 мм ұсынылады. Кішірек біліктер үшін 3300 XL 8 мм Жақындық Зондтарын қарастырыңыз.

Дене Құрылымы мен Қоршаған Ортаға Төзімділігі

Зондтың Ұшы Материалы: Химияға төзімді Полифенилен Сульфиді (PPS).
Зонд Қаптамасының Материалы: AISI 304 Тот баспайтын болат, ұзындығы 8.0 дюйм.
Жұмыс Температурасы: -52°C-тан +177°C-қа дейін (-62°F-тан +351°F-қа дейін).
Қысымға Қорғаныс: Айырмашылық қысымға арналған Витон О-білезік.
Кабель Сипаттамасы: FEP оқшауланған 75 Ω коаксиалды кабель.
Минималды Иілу Радиусы: Кабельді қорғау үшін 25.4 мм (1.0 дюйм).

Орнату мен Қосылу Нұсқаулары

Зонд Қаптамасының Бұралуы: Ұсынылатын 7.5 Н•м (66 дюйм•фунт), Максимум 22.6 Н•м.
Қосқыш Бұралуы: Ұсынылатын 11.3 Н•м (100 дюйм•фунт), Максимум 33.9 Н•м.
Бастапқы Орнату: Соңғы бұралуға дейін қолмен қатайтыңыз.
Жіптің Енгізілуі: 3/8-24 жіп үшін максимум 0.563 дюйм.
Дала Сымы: 3-жүргізгішті қорғалған триад кабель, максимум 305 метр.
Кабель Сипаттамалары: Сигнал тұтастығы үшін 0.2-ден 1.5 мм²-ге дейін (16-24 AWG).

Жиі Қойылатын Сұрақтар (ЖҚС)

Бұл модельдің ерекшелігі неде? Бұл 330909-00-80-10-01-00 тереңірек орнату талаптары үшін 8.0 дюймдік қаптамамен жабдықталған.
Менің қолданыстағы жүйеммен үйлесімді ме? Иә, бұл 3300 NSv зонд 3300 RAM зондтарын еш өзгеріссіз ауыстырады.
Бұл зонд қай қолданбаларға ең қолайлы? Процесс компрессорлары мен ұзартылған зонд қажет ететін қолданбаларға өте қолайлы.
Дұрыс орнатуды қалай қамтамасыз етуге болады? Ұсынылған бұралу моменті мен 1.0 мм аралық орнату ережелерін ұстаныңыз.
