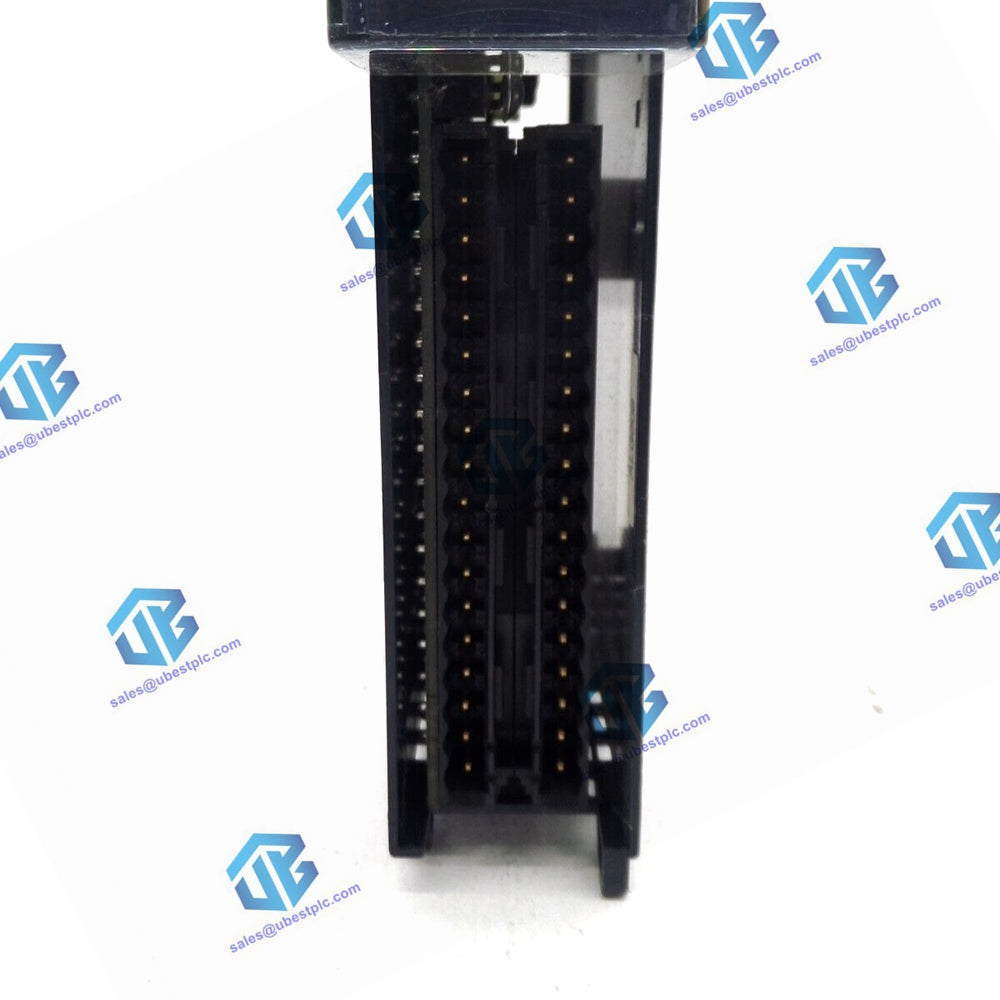

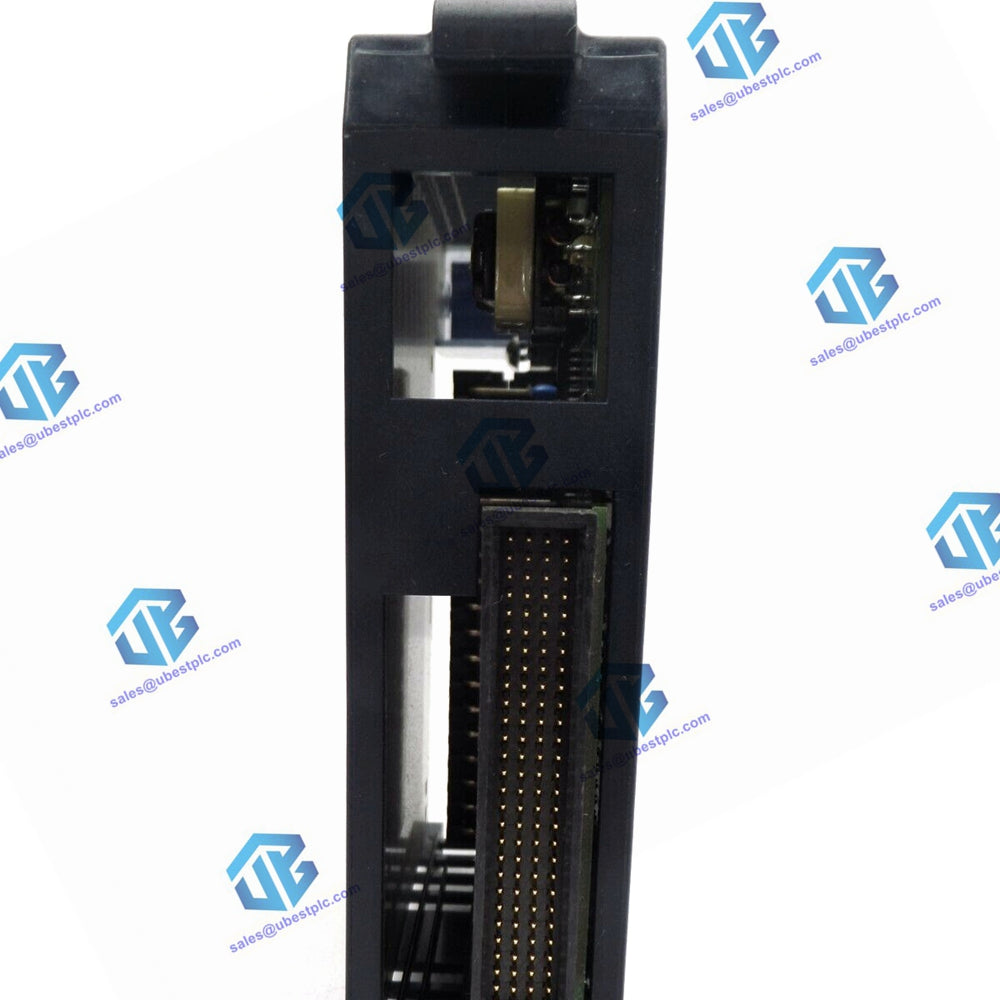

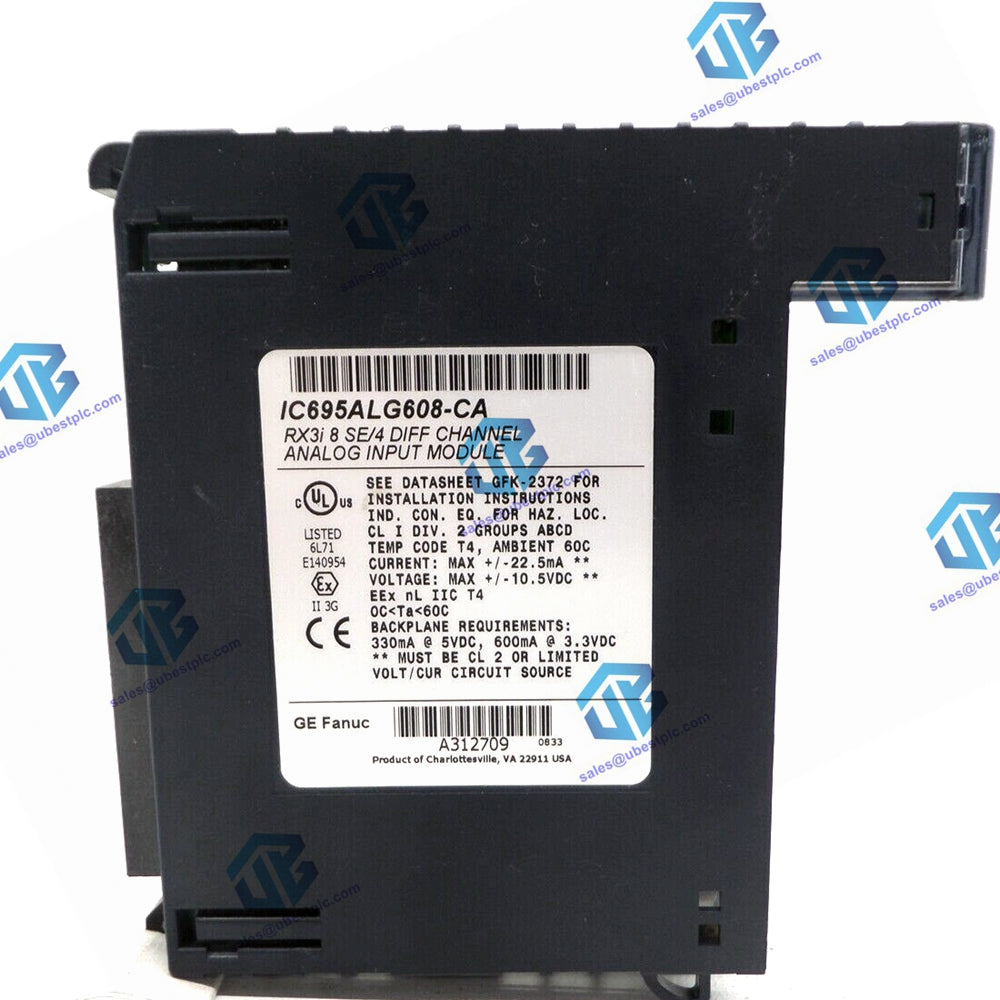

Изоляцияланбаған дифференциалды аналогтық кернеу/ток кіріс модулі IC695ALG608

IC695ALG608 модулі 8 біржақты немесе 4 дифференциалды кіріс арнасын қамтамасыз етеді. Бұл аналогтық кіріс модульдері ток (0-ден 20 мА-ға, 4-тен 20 мА-ға, +/- 20 мА) және кернеу (+/- 10В, 0-ден 10В-қа, +/- 5В, 0-ден 5В-қа, 1-ден 5В-қа) сияқты әртүрлі ауқымдарға бапталуы мүмкін. Олар Box-стильдегі, Кеңейтілген Box-стильдегі, Серіппелі стильдегі немесе Кеңейтілген серіппелі стильдегі терминал блоктарымен үйлесімді, ал кеңейтілген терминал блоктары қорғалған сымдарды орналастыруға мүмкіндік береді.

Модульдің ерекшеліктері

• Толығымен бағдарламалық бапталатын, модуль секіргіштері жоқ
• Толық автоматты калибрлеу
• Платадағы қате тексеру
• Барлық кернеу және 4-20мА кірістері үшін ашық тізбек анықтау
• Арналар бойынша масштабтау және ығысу бапталуы
• Арна бойынша таңдалатын жоғары/төмен дабыл анықтау және хабарлау
• Модуль ақауын хабарлау
• Логикалық бағдарламада диагностикалық нүкте ақау контактілерін қолдау
• Келешек жаңартулар үшін Flash жады
• Өзгеріс жылдамдығының оң және теріс дабылдары
• Жүктеу кезінде автоматты калибрлеу
• Арна дабылдары мен ақаулары үшін бапталатын үзілімдер
• Терминал блогын орнату немесе алу анықтау

Техникалық сипаттамалар: IC695ALG608

• Кіріс ауқымдары:
  • Ток: 0-ден 20 мА-ға, 4-тен 20 мА-ға, +/- 20 мА
  • Кернеу: +/- 10В, 0-ден 10В-қа, +/- 5В, 0-ден 5В-қа, 1-ден 5В-қа
• Арқа тақтасының қуат талаптары:
  • ALG608: 5.0В-де максимум 330 мА, 3.3В-де максимум 600 мА
  • ALG616: 5.0В-де максимум 450 мА, 3.3В-де максимум 600 мА
• CPU нұсқасы: RX3i CPU микробағдарламасының 3.0 және одан кейінгі нұсқалары
• Бағдарламалаушы нұсқасы: Machine Edition 5.0 SP3 және одан кейінгі нұсқалары
• Модуль ішіндегі қуат тұтыну:
  • IC695ALG608: максимум 4.83 ватт
  • IC695ALG616: максимум 6.48 ватт
• Термиялық төмендету: жоқ
• Шешімдік қабілеті: 24 бит ADC, қалқымалы нүктеге немесе бүтін санға түрлендіріледі
• Кіріс деректер форматы: IEEE 32 бит қалқымалы нүкте немесе 32 биттік өрістегі 16 бит бүтін сан ретінде бапталатын
• Фильтр опциялары: 8Гц, 12Гц, 16Гц, 40Гц, 200Гц, 500Гц
• Модуль сканерлеу уақыты: сканерлеудегі алу циклдерінің саны мен бапталған фильтр опциясына байланысты
• Кіріс кедергісі: кернеу кірістері үшін >100 кОм
• Ток кірісінің кедергісі: 249 ом +/- 1%
• Ашық тізбек анықтау уақыты: максимум 1 секунд
• Артық кернеу: +/-60 В тұрақты, максимум
• Артық ток: +/-28 мА тұрақты, максимум
• Қалыпты режимдегі шуды басу: 500 Гц: 0.0 дБ
• Ортақ режимдегі шуды басу: 50/60 Гц-де минимум 120 дБ
• Арнааралық тұрақты ток кросстолқыны:
  • Біржақты режим: минимум -80 дБ
  • Дифференциалды режим, жерге қосылған ортақ: минимум -80 дБ
  • Дифференциалды режим, қалқымалы ортақ: минимум -60 дБ
• Калибрленген дәлдік:
  • @ 13°C – 33°C, 8 Гц, 12 Гц және 16 Гц фильтрлерімен: ауқымға байланысты өзгереді
  • @ 0°C – 60°C, 8 Гц, 12 Гц және 16 Гц фильтрлерімен: ауқымға байланысты өзгереді
• Калибрлеу аралығы: әдетте 12 ай
• Терминал блогы мен арқа тақтасы/корпус арасындағы оқшаулау кернеуі: Оптооқшауланған, трансформаторлық оқшауланған 250 ВАС тұрақты/1 минутқа 1500 ВАС
