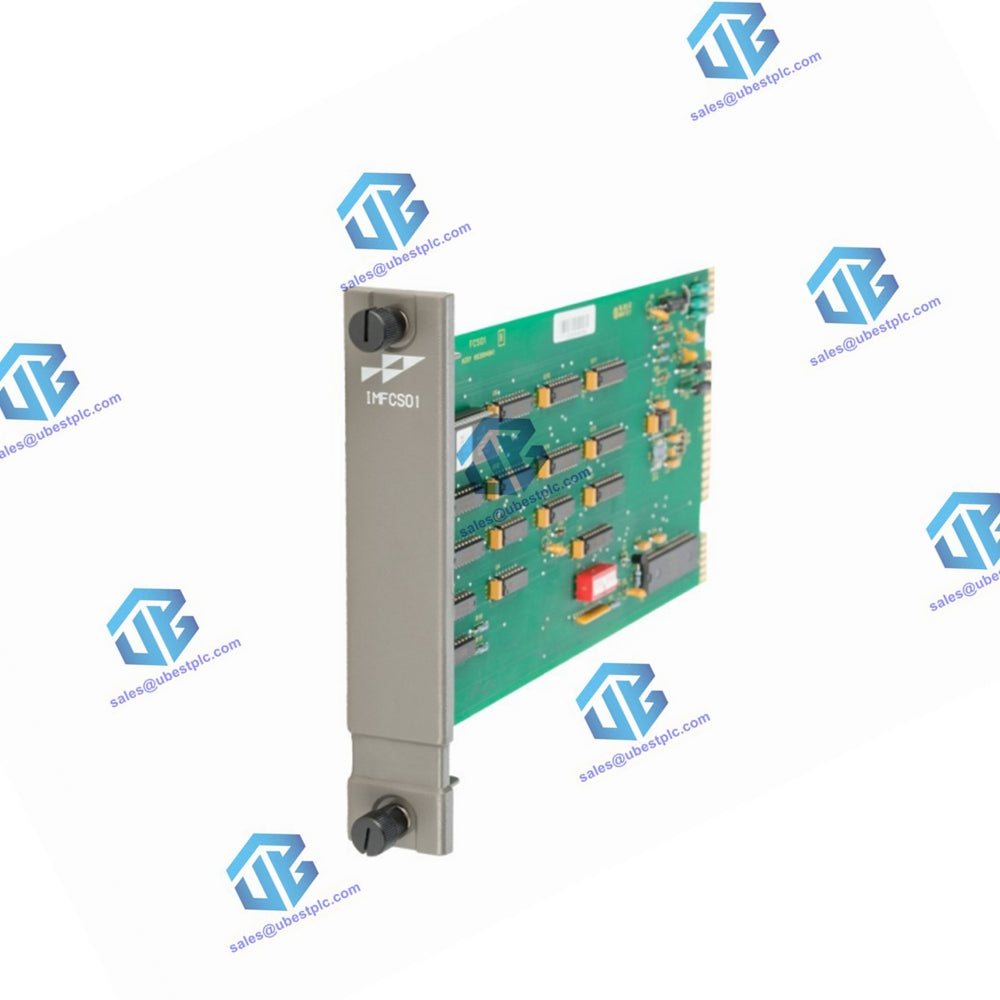

IMFCS01 Жиілік санау модулі

Шолу

IMFCS01 Жиілік санау модулі Harmony контроллеріне бір арналы жиілік кірісін қамтамасыз етеді. Контроллер функция коды 145 (жиілік санауыш) арқылы модульдің кіріс арнасын баптайды және оған қол жеткізеді. Модуль бу немесе газ турбинасының алдыңғы стандартында орнатылған магниттік қабылдағыштан импульстік кірістерді өңдейді, түрлендіреді және өңдейді. Түрлендірілген сандық деректер кіріс импульстерінің санын және санау кезеңін көрсетеді. Контроллер бұл деректерді жиілікті есептеу және нәтижесінде турбина жылдамдығын анықтау үшін пайдаланады. Есептелген жылдамдық турбина жылдамдығын басқару үшін серво клапан шығыстарын басқаруға қолданылады. IMFCS01 модулі бу немесе газ турбинасын басқару жүйелерінде қажет жоғары дәлдіктегі жиілік санауды қамтамасыз етеді. Бұл модуль борттық микропроцессор, жад және байланыс схемасымен интеллектуалды енгізу/шығару модулі болып табылады. Көптеген қолданбаларда IMFCS01 модулі IMHSS03 Гидравликалық серво модулімен бірге жұмыс істейді.

Қасиеттері мен мәндері

• Жалпы

  • Орнату: Стандартты модуль орнату блогында бір ұяшықты алады.

• Қоршаған орта

  • Ауаның температурасы: 0°-тан 70°C-қа дейін (32°-ден 158°F-қа дейін)
  • Салыстырмалы ылғалдылық: 5%-тен 95%-ке дейін 55°C (131°F) дейін (конденсациясыз)
  • 70°C (158°F) кезінде 5%-тен 45%-ке дейін (конденсациясыз)
  • Биіктік: Теңіз деңгейінен 3 км-ге дейін (1.86 миль)
  • Ауа сапасы: Коррозиясыз
  • Шаршауға қарсы қорғау: IEEE-472-1974 шаршауға төзімділік сынағына сәйкес келеді.

IMHSS03 Қуат талаптары және шығыстары

• Қуат талаптары

  • Жұмыс кернеуі: +5 VDC, ±5% шамамен 576 мА
  • +15 VDC, ±5% шамамен 15 мА
  • -15 VDC, ±5% шамамен 12 мА
  • +24 VDC, ±10% шамамен 335 мА (аяқтау блогынан)
  • Қуат шығыны: 2.88 W (+5 VDC) шамамен, 0.23 W (+15 VDC) шамамен, 0.18 W (-15 VDC) шамамен, 8.04 W (24 VDC) шамамен

• Шығыстар

  • LVDT екінші деңгейлі 2 позициялы кірістер: Барлығы 4 аналогтық кіріс, 2 LVDT екінші деңгейлі кіріс (әрқайсысында 2 екінші деңгейлі)
  • LVDT негізгі қозғаушы шығыстары: 2 аналогтық шығыс: LVDT негізгі 1 және 2, жұмыс жиілігі: 400 Гц-тен 15 кГц-ке дейін
  • Серво клапан орамдары шығыстары: Барлығы 4 аналогтық шығыс, 2 қайталанатын аналогтық шығыс (таңдауға болады) серво шығыс қорғанысымен. Бір шығысты қысқарту немесе ашу екінші шығысқа әсер етпейді.
  • Позиция панелі өлшегішінің шығысы: Шығыс тогы: 1 аналогтық шығыс (масштабталған кері байланыс шығысы) 4-тен 20 мА дейін, максималды кедергі 300 Ω
