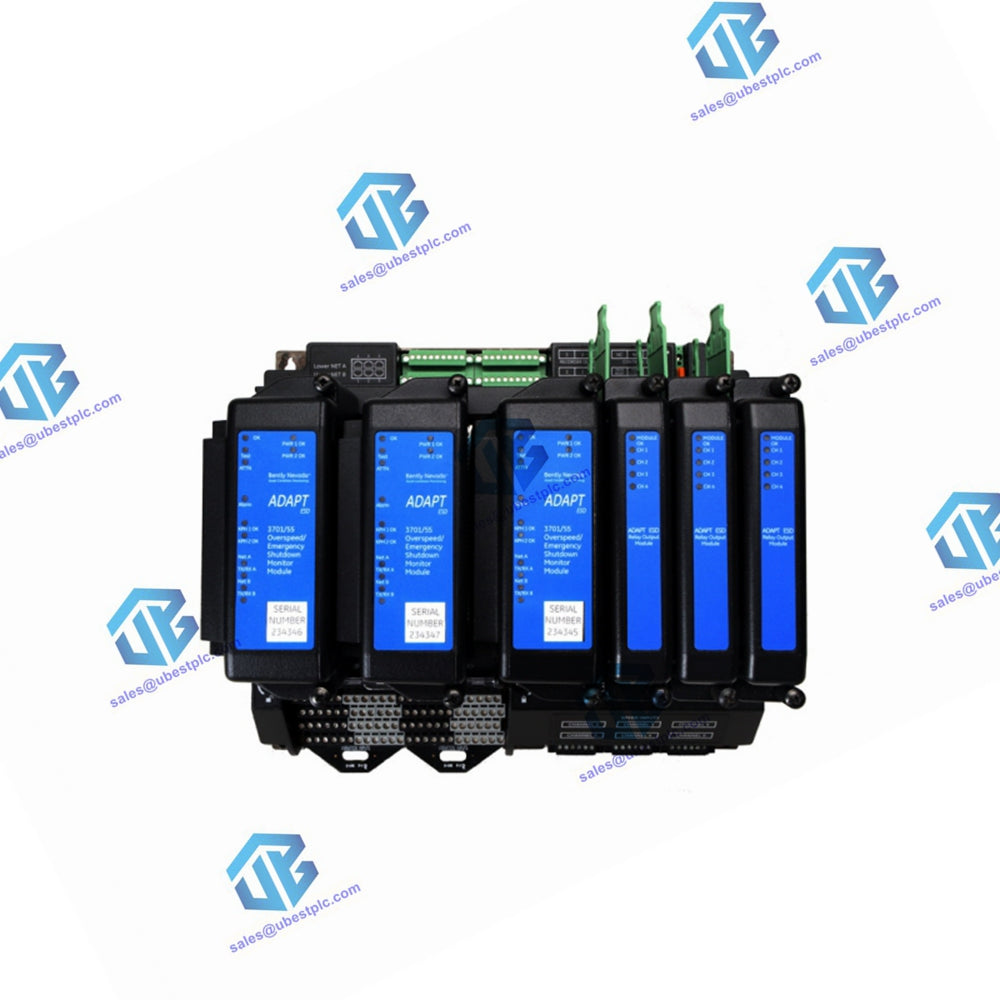

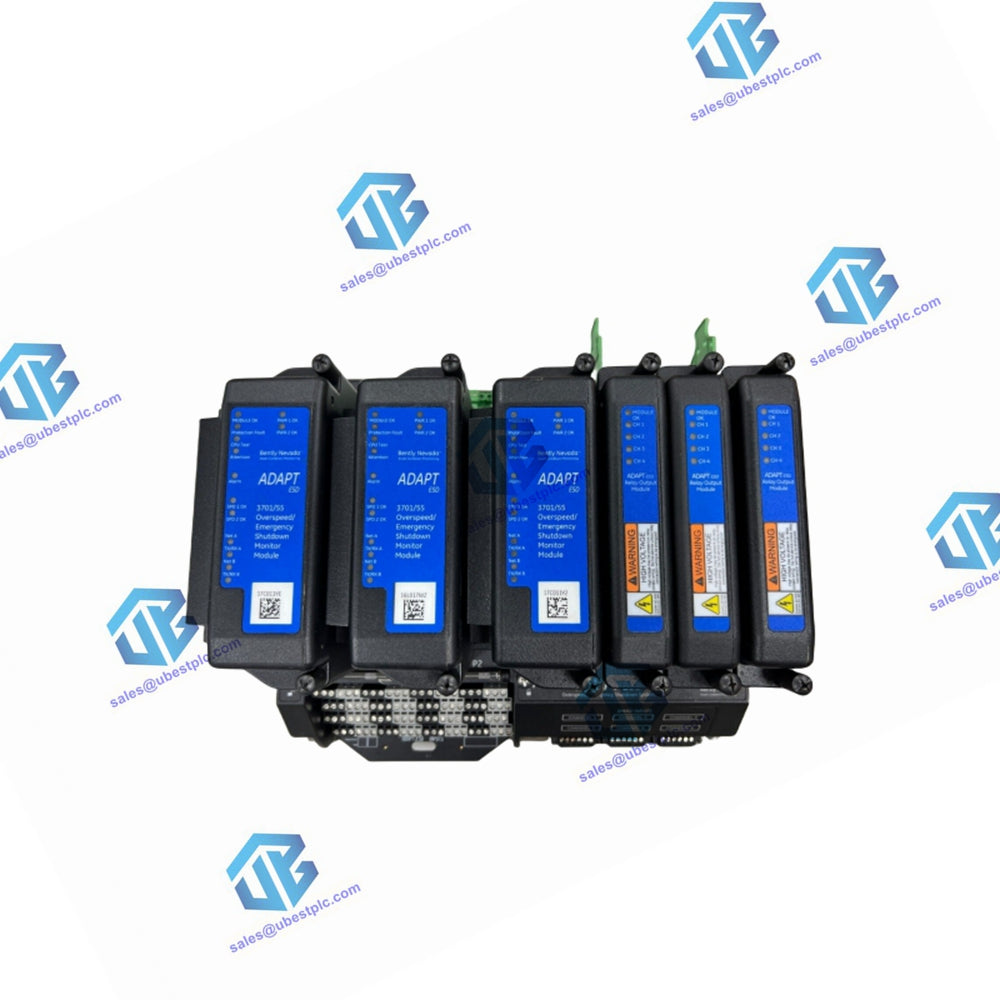

3701/55 ADAPT (ESD) Төтенше Өшіру Құрылғысы

Сипаттама

3701/55 Төтенше Өшіру Құрылғысы (ADAPT ESD) – графикалық логикалық бағдарламалау интерфейсі және біріктірілген артық жылдамдықты анықтау функциясы бар қауіпсіздік PLC. Ол бу, газ және гидро турбиналар, экспандерлер және басқа да процестік жабдықтар сияқты айналмалы машиналарды төтенше жағдайда өшіру үшін арналған. ADAPT ESD – ықшам, тәуелсіз, үш еселенген артықшылықты қауіпсіздік өшіру құрылғысы, ол пайдаланушының кең ауқымды сценарийлері мен қолданбаларына сәйкес жасалған. Дизайн сенімділік пен қолжетімділікке, сондай-ақ кең ауқымды өзін-өзі диагностикалауға және өнеркәсіп стандарттарына сәйкестікке назар аудара отырып, электрлік және механикалық пакетті ұсынады.

Ерекшеліктері

• Графикалық логикалық бағдарламалау интерфейсі
• Біріктірілген артық жылдамдықты анықтау
• Ықшам, тәуелсіз, үш еселенген артықшылықты дизайн
• Айналмалы машиналарды төтенше жағдайда өшіруге арналған
• Сенімділікке, қолжетімділікке және кең ауқымды өзін-өзі диагностикалауға назар аудару
• Өнеркәсіп стандарттарына сәйкестік

Техникалық сипаттамалары

Қарым-қатынас

• Ethernet: 6 порт 10/100 Мбит/с
• Протокол: TCP/IP
• Мекен-жайлау: DHCP және статикалық IP
• LAN/WAN конфигурациясын өзгерту: Құпия сөзбен қорғалған
• Уақытты синхрондау: NTP

Қуат талаптары

• Кіріс диапазоны: 18 - 36 В тұрақты ток
• Кернеу қуат тұтыну: 24 Вт типтік / 35 Вт максимум
• Қауіпті аймақтарға орнату үшін жабдық жергілікті ұлттық стандарттарға сәйкес сертификатталуы тиіс.

Сигнал кіріс сипаттамалары

Дискретті кірістер

• Екі терминалды, құрғақ байланыс полярлығына тәуелсіз
• Құрғақ байланыстар үшін A/B терминалдары
• Жабық күйдегі кедергі: максимум 57 КОм
• Ашық күйдегі кедергі: минимум 187 КОм
• Төмен кернеулі кіріс: сыртқы сулы сигналдар үшін максимум 1.2 В тұрақты ток
• Жоғары кернеулі кіріс: сыртқы сулы сигналдар үшін минимум 2.9 В тұрақты ток
• Ішкі сулы кернеу: 10 - 15 В тұрақты ток
• Кіріс кедергісі: типтік 150 КОм
• Қате кіріс төзімділігі: ±40 В

Аналогтық кірістер

• Толық шкала диапазоны: 4-20 мА ±1%
• Поляризацияланған терминалдар: оң 'B'/теріс 'A'
• Типтік жұмыс жиілігі: 0-159 Гц
• Жалпы режимдегі кіріс диапазоны: ±32 В
• Айырмашылық кіріс диапазоны: 0-25 мА
• Қате кіріс төзімділігі: ±40 В

Жақындық жылдамдығы кірістері

• Автоматты шекті мән және гистерезис
• Кіріс кернеу диапазоны: 0-ден -24 В тұрақты токқа дейін
• Транзистор қуат көзі: типтік -24 В тұрақты ток (-23.5 В-ден -24.75 В-ге дейін жұмыс диапазонында)
• Максималды транзистор тогы: 30 мА токтың кері қорғанысымен
• Жұмыс жиілігі: 3 Гц – 10 кГц
• Минималды импульс амплитудасы: 1.0 Впп
• Максималды импульс амплитудасы: 24 Впп
• Қате:
  • 100 айн/мин төмен +/-0.1 айн/мин
  • 10,000 айн/мин төмен +/-1.0 айн/мин
  • 10,000 айн/мин жоғары +/-0.01% FSR
• Жағдайды тексеру:
  • -17 В тұрақты токтан –1.5 В тұрақты токқа дейін ЖАҚСЫ
  • -1.5 В тұрақты токтан жоғары ЖАҚСЫ ЕМЕС
  • -17 В тұрақты токтан төмен ЖАҚСЫ ЕМЕС

Өлшемдері

ADAPT ESD жүйесі

• Ұзындығы x Ені x Биіктігі: 25.4 x 30.48 x 18.0 см (10.0 x 12.0 x 7.1 дюйм)

Өңдеу модулі

• Ұзындығы x Ені x Биіктігі: 15.8 x 6.1 x 15.8 см (6.2 x 2.4 x 6.2 дюйм)

Реле шығыс модулі

• Ұзындығы x Ені x Биіктігі: 15.8 x 2.8 x 15.8 см (6.2 x 1.1 x 6.2 дюйм)

Салмағы

• ADAPT ESD жүйесі: 8.8 кг (19.4 фунт)
• Өңдеу модулі: 1.2 кг (2.6 фунт)
• Реле шығыс модулі: 0.6 кг (1.3 фунт)
