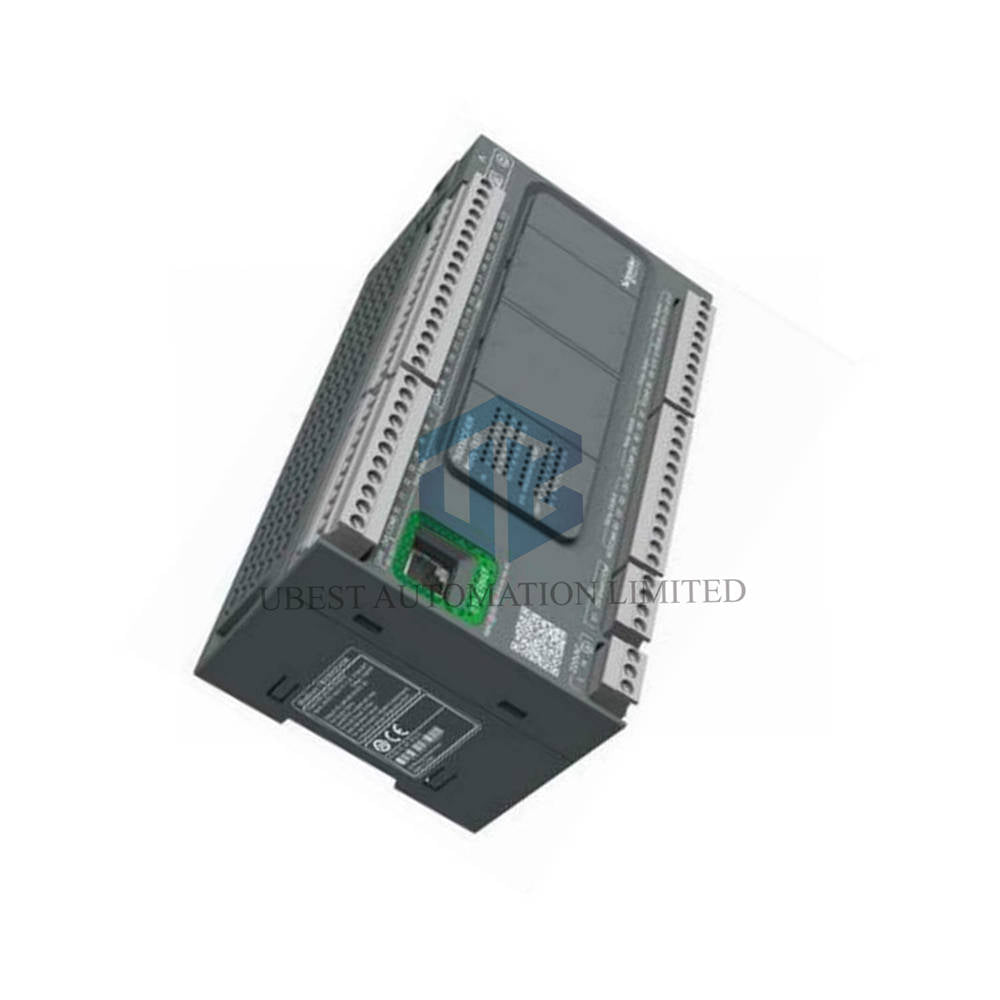

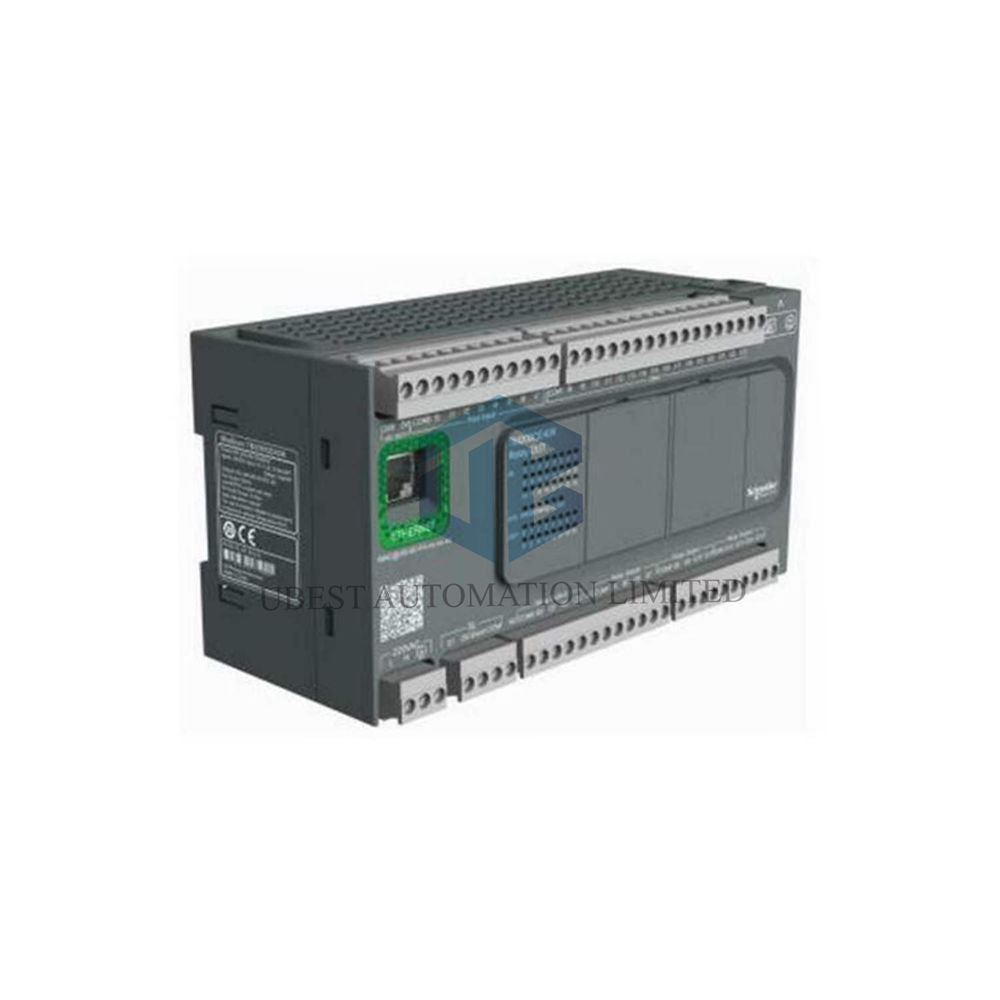

Schneider TM200CE40T M200 логикалық контроллері: 40 кіріс/шығыс, Ethernet, транзисторлық ток көзі шығыстары

TM200CE40T Schneider Electric компаниясының Easy Modicon M200 сериясына жатады. Бұл логикалық контроллер 24 V DC қуат көзінен жұмыс істейді және 40 дискретті кіріс/шығыс нүктесін ұсынады. Ол ықшам корпуста жылдам санауды, импульстік шығыстарды және Ethernet арқылы Modbus TCP/IP байланысын біріктіреді. Инженерлер TM200CE40T моделін машиналарды басқару, орау желілері және шағын технологиялық қондырғылар үшін таңдайды. Транзисторлық ток көзі шығыстары жүктемелерді тікелей ауыстырады және 100 kHz жиілікте жоғары жылдамдықты PWM/PLS позициялауын қолдайды.

Қысқаша мәлімет

• TM200CE40T ені 175 mm модульде 24 кіріс пен 16 транзисторлық шығысты қамтамасыз етеді.
• Төрт жоғары жылдамдықты кіріс бір фазалы, квадратуралық, CW/CCW және импульс/бағыт санауында 100 kHz жиілікке жетеді.
• Екі жылдам шығыс позициялау міндеттеріне арналған 100 kHz жиіліктегі PWM, PLS немесе PTO режимінде жұмыс істейді.
• Кіріктірілген Ethernet порты 10/100 Mbit/s жылдамдықпен Modbus TCP/IP клиенті және сервері ретінде жұмыс істейді.
• Реттелетін PID реттегіші қосымша жабдықсыз бір мезгілде 14-ке дейінгі контурды басқарады.
• Контроллер реле немесе транзисторлық шығыстарды кеңейту үшін төрт кіріс/шығыс кеңейту модулін қабылдайды.

Техникалық сипаттамалары

• Бренд: Schneider Electric
• Модель: TM200CE40T
• Серия: Easy Modicon M200
• Өнім түрі: логикалық контроллер
• Номинал қорек кернеуі: 24 V DC, жұмыс шектері 20.4 V-тан 28.8 V-қа дейін
• Дискретті кіріс/шығыстар: барлығы 40 нүкте: 24 кіріс және 16 шығыс
• Кірістердің бөлінуі: I0, I1, I6, I7 — жоғары жылдамдықты; I2-ден I5-ке дейін — жылдам; I8-ден I23-ке дейін — қалыпты
• Шығыстардың бөлінуі: Q0 және Q1 — жылдам шығыстар; Q2-ден Q15-ке дейін — транзисторлық шығыстар
• Кіріс кернеуі мен тогы: 24 V DC, әр нүктеге 7 mA, кедергісі 3.3 kOhm
• Кіріс логикасы: ток қабылдағыш немесе ток көзі, EN/IEC 61131-2 стандарты бойынша 1-тип
• Шығыс түрі: транзисторлық, оң логика (ток көзі), 24 V DC, әр нүктеге 0.5 A
• Шығыс жиілігі: Q0 және Q1 арналарындағы PWM/PLS режимінде 100 kHz
• Жауап беру уақыты: жоғары жылдамдықты кірістер үшін 5 µs, шығыстар үшін 1 ms
• Реттелетін сүзгілеу: әр кіріс үшін 0 ms, 3 ms немесе 12 ms
• Ортақ ток: әр шығыс тобы үшін ең көбі 2 A немесе 4 A
• Қорғаныс: 2 A кезінде артық жүктемеден және қысқа тұйықталудан қорғаныс, автоматты қалпына келу уақыты 1 s
• Ағып кету тогы: ең көбі 0.1 mA; кернеудің түсуі 1 V-тан төмен
• Қуат тұтынуы: енгізу/шығару жүктемесі ең жоғары болғанда 24 V DC кезінде 18 W
• Іске қосу тогы: 35 A
• Жад: бағдарламаның резервтік көшірмесіне арналған 512 byte ішкі флэш-жад; қосымша 32 GB micro SD картасы
• Батарея: BR2032 Li-CFx, қызмет ету мерзімі 5 жыл, 25 °C-та резервтік қуат беру уақыты 3 жыл
• Орындау жылдамдығы: әр логикалық нұсқауға 0.2 µs; әр 1 K нұсқауға 0.3 ms
• Оқиға тапсырмасының жауабы: 60 µs
• Сағаттың ауытқуы: 25 °C-та айына 90 с немесе одан аз
• Есептеу кірістері: 100 кГц жиіліктегі 4 жылдам кіріс, 32 бит
• Орналастыру функциялары: PWM/PLS, 100 кГц жиіліктегі 2 арна
• Реттеу контуры: реттелетін PID, бір мезгілде 14 контурға дейін
• Кіріктірілген порттар: USB mini B 2.0, тізбекті порт 1 RS485, тізбекті порт 2 RS232/RS485, Ethernet RJ45
• Ethernet хаттамасы: Modbus TCP/IP клиент/сервер, 10/100BASE-T
• Тізбекті байланыс хаттамалары: Modbus master/slave RTU/ASCII немесе SoMachineNetwork
• Тасымалдау жылдамдығы: тізбекті байланыс үшін 1.2–115.2 кбит/с, USB үшін 12 Мбит/с, Ethernet үшін 10/100 Мбит/с
• Оқшаулау: енгізу/шығару мен ішкі логика арасында 500 В AC; қуат көзі мен логика арасында 500 В DC
• Күй индикаторлары: PWR, RUN, ERR, SD, BAT, SL1, сондай-ақ әр арнаның енгізу/шығару күйі мен байланыс/белсенділік индикаторлары
• Монтаждау: IEC 60715 стандартына сәйкес TH35-15 немесе TH35-7.5 жоғарғы қалпақшалы DIN-рельсіне немесе бекіту жинағымен панельге
• Өлшемдері: биіктігі 90 мм, тереңдігі 70 мм, ені 175 мм
• Таза салмағы: 0.523 кг

Қоршаған орта жағдайларына төзімділігі және кедергілерден қорғанысы

• Көлденең орнатқан кезде жұмыс температурасы 0 °C-тан 55 °C-қа дейін.
• Сақтау температурасы -25 °C-тан 70 °C-қа дейін.
• Салыстырмалы ылғалдылық конденсациясыз 10 %–95 % аралығында.
• Ластану дәрежесі 2 немесе одан төмен; жұмыс биіктігі 2000 м-ге дейін.
• Қорғаныш қақпағы орнатылған кезде қорғаныс дәрежесі IP20.
• EN/IEC 61000-4-2 стандартына сәйкес электростатикалық разрядқа төзімділігі ауа арқылы 8 кВ және жанасу арқылы 6 кВ.
• EN/IEC 61000-4-3 стандартына сәйкес 80 МГц–3 ГГц аралығындағы сәулеленетін өріске төзімділігі 10 В/м.
• EN/IEC 61000-4-4 стандартына сәйкес қуат желілеріндегі жылдам өтпелі кедергілерге төзімділігі 2 кВ, ал енгізу/шығару желілерінде 1 кВ.
• EN/IEC 61000-4-5 стандартына сәйкес тұрақты токтың қуат желілеріндегі және енгізу/шығару желілеріндегі асқын кернеуге төзімділігі 1 кВ.
• EN/IEC 61000-4-6 стандартына сәйкес 0.15–80 МГц аралығындағы өткізілетін РЖ кедергілеріне төзімділігі 10 В.
• Соққыға төзімділігі 11 мс бойы 15 gn және 6 мс бойы 30 gn.
• Рельстегі дірілге төзімділігі 5–8.4 Гц жиілікте 3.5 мм, ал 8.4–150 Гц жиілікте 1 gn.
• Контроллер 2 мс-тық қысқа үзілістерден кейін қайта іске қосылмай жұмысын жалғастырады.
• Құрылғыда CE белгісі бар және EN/IEC 61131-2 мен EN/IEC 61010-2-201 стандарттарына сәйкес келеді.

Орнату нұсқаулығы

• Контроллерді TH35-15 немесе TH35-7.5 рельсіне орнатыңыз немесе жинақтағы бекіткішпен панельге бекітіңіз.
• Ауа айналымы үшін модульдің үсті мен астынан кемінде 50 мм бос орын қалдырыңыз.
• 24 В DC қуат көзін 3 клеммалы алынбалы бұрандалы блокқа жалғап, полярлықты сақтаңыз.
• Қалыпты кірістерге ұзындығы 50 м-ден аспайтын, ал шығыстарға 150 м-ден аспайтын экрандалмаған кабель қолданыңыз.
• Сигналдың тұтастығын сақтау үшін жылдам және жоғары жылдамдықты кірістерге ұзындығы 10 м-ден аспайтын экрандалған кабель қолданыңыз.
• Ethernet желісіне RJ45 порты арқылы, ұзындығы 100 м-ден аспайтын кабельмен қосылыңыз.
• 1-тізбекті байланыс желісін 4 клеммалы блокқа жалғап, бағдарламалық құралдан RS485 немесе RS232 режимін таңдаңыз.
• Төртке дейін кеңейту модулін қосуға болады; транзисторлық конфигурациялар 144 қосымша шығысқа дейін қолдайды.
• Кірістерді іске қоспас бұрын, 1 күйі 15 В-тан жоғары, ал 0 күйі 5 В-тан төмен екенін тексеріңіз.

Қаптама құрамы

• 1 x Schneider TM200CE40T логикалық контроллері
• 1 x кірістер мен шығыстарға арналған алынбалы бұрандалы клеммалар жиынтығы
• 1 x 3 клеммалы қуат көзі қосқышы
• 1 x 4 клеммалы 1-тізбекті байланыс қосқышы
• 1 x IP20 қорғанысына арналған қорғаныш қақпақ
• 1 x баспа түріндегі қысқаша іске қосу нұсқаулығы

Жеткізу

• Біз FedEx, UPS және DHL арқылы бүкіл әлемге жеткіземіз.
• Төлем расталғаннан кейін тапсырыстар 1-3 жұмыс күні ішінде қоймадан жөнелтіледі.
• Тасымалдаушы сәлемдемені сканерлеген бойда сізге бақылау нөмірі беріледі.

Жиі қойылатын сұрақтар

• Q: TM200CE40T моделінде қанша енгізу/шығару нүктесі бар?
  A: Онда 24 кіріс пен 16 транзисторлық шығыстан тұратын 40 дискретті нүкте бар.
• Q: Бұл модельде қандай шығыс түрі қолданылады?
  A: Ол 24 В DC кернеуінде оң логикамен жұмыс істейтін транзисторлық шығыстарды пайдаланады, әр нүктеге 0,5 А.
• Q: Контроллер позициялау тапсырмаларын орындай ала ма?
  A: Иә, Q0 және Q1 100 кГц жиілікте PWM, PLS және PTO режимдерін қолдайды.
• Q: Ethernet байланысын қолдай ма?
  A: Иә, RJ45 порты 10/100 Мбит/с жылдамдықта Modbus TCP/IP клиенті және сервері ретінде жұмыс істейді.
• Q: Қанша кеңейту модулін қоса аламын?
  A: Төрт модуль қосып, 144-ке дейін қосымша транзисторлық шығыс немесе 64 реле шығысын пайдалануға болады.
• Q: Жұмыс температурасының диапазоны қандай?
  A: Контроллер көлденең орнатылғанда 0 °C-тан 55 °C-қа дейінгі температурада жұмыс істейді.

Модель туралы ақпараттың ағаш көрінісі

• Schneider Electric
  • Easy Modicon M200
    • TM200CE40T
      • 40 енгізу/шығару, 24 В DC, транзисторлық шығыс
      • Ethernet Modbus TCP/IP, USB, 2 тізбекті байланыс порты
