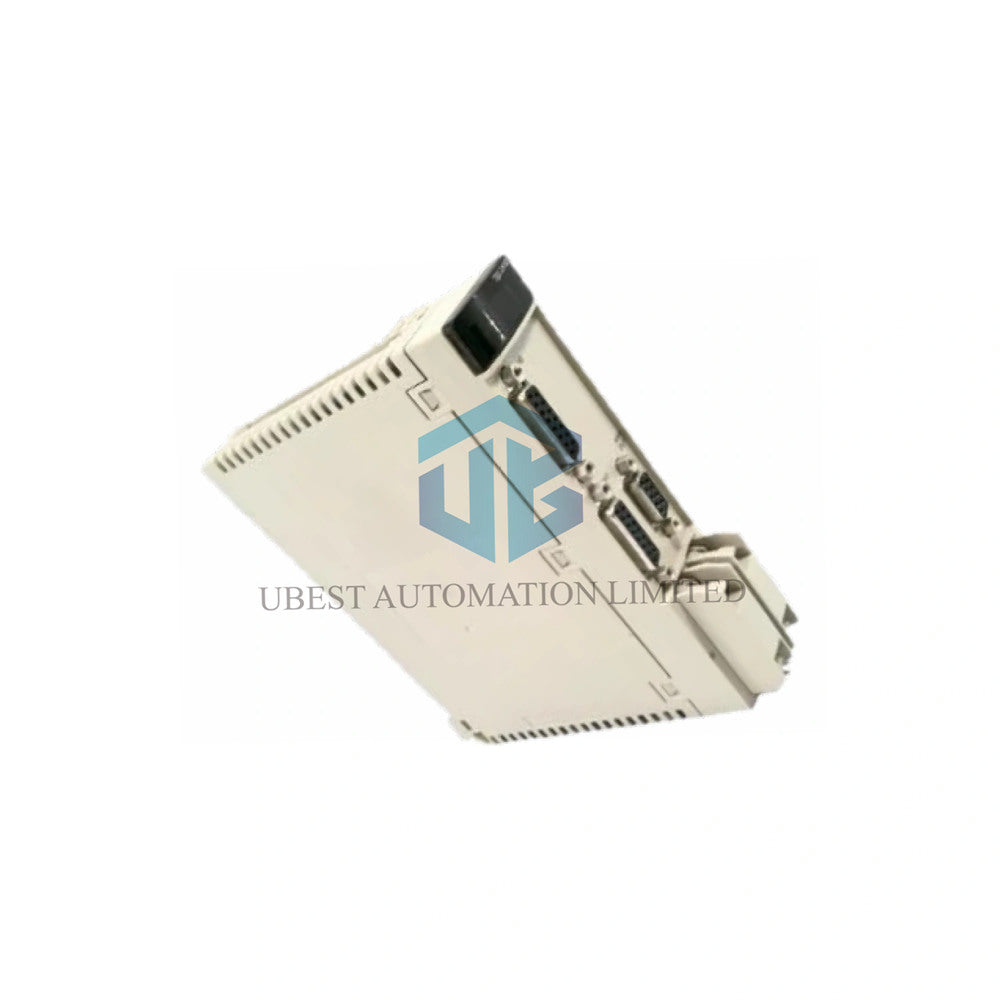

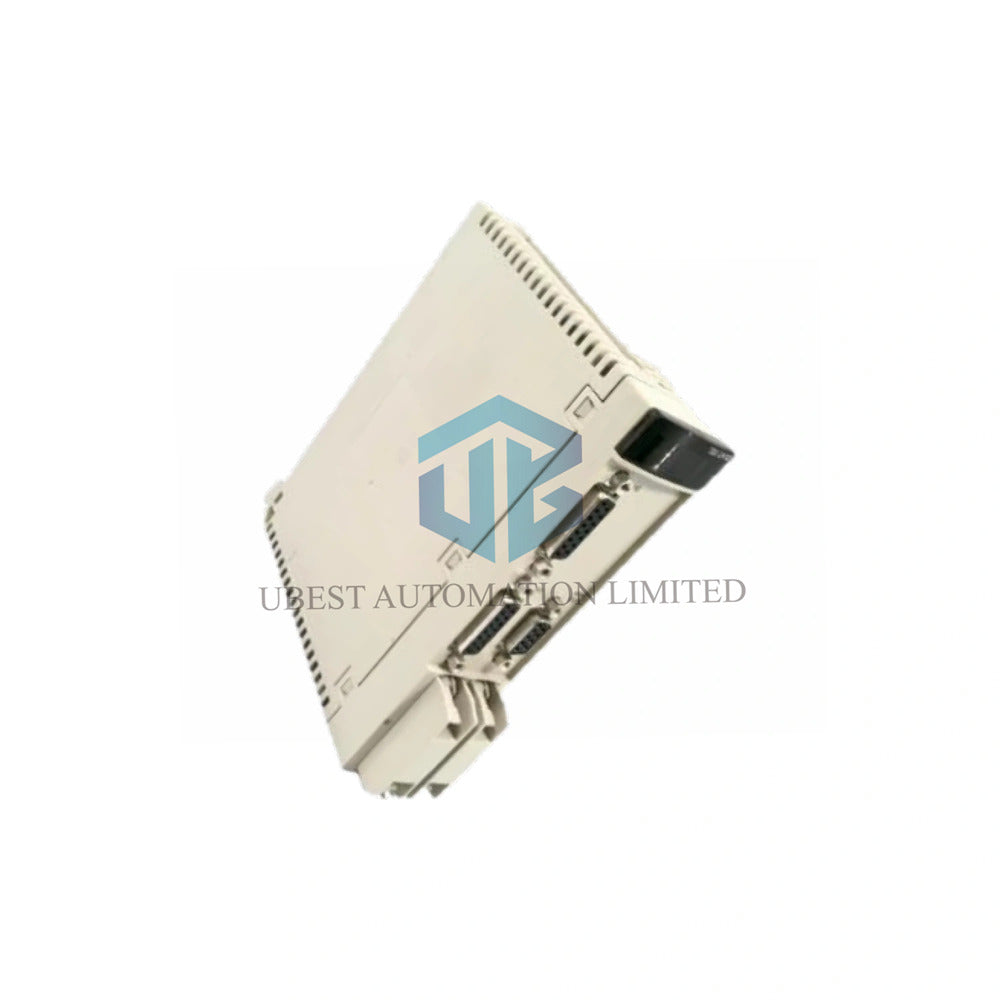

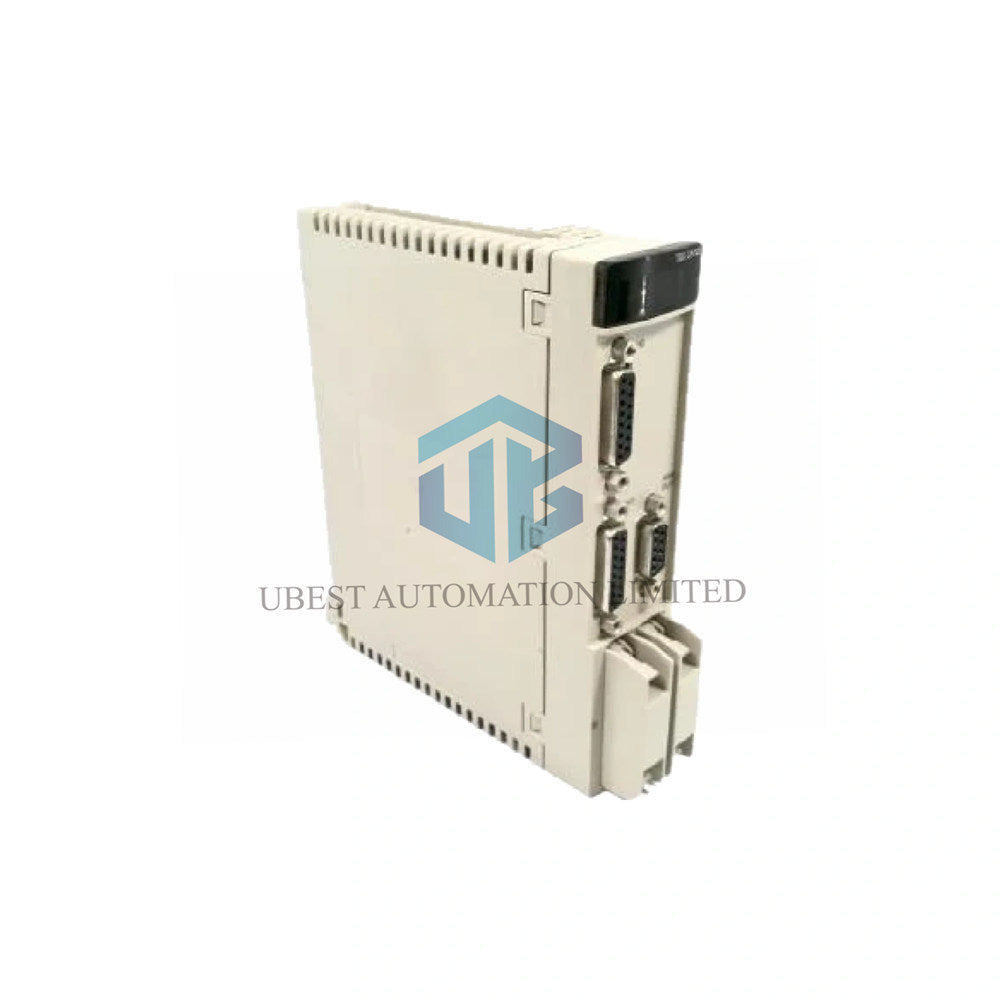

Schneider Electric TSXCAY22: Екі осьті сервожетекті қозғалысты басқару модулі

Schneider Electric TSXCAY22 модулімен қозғалысты басқарудың озық мүмкіндіктерін пайдаланыңыз. Бұл жоғары өнімді модуль Modicon Premium платформасының бөлігі болып табылады және екі сервожетекті осьті дәл басқаруға арналған. Ол күрделі қозғалыс профильдерін, жоғары жылдамдықты деректер жинауды орындайды және энкодерлердің әртүрлі түрлерімен біріктіріледі. Қарапайым позициялаудан бастап күрделі ілеспе қозғалыс қолданбаларына дейін ол автоматтандыру машиналарындағы талапты сервожетек жүйелеріне қажетті басқару мүмкіндіктерін ұсынады.

Негізгі техникалық сипаттамалар

• Бренд және модель: Schneider Electric TSXCAY22
• Өнім желісі: Modicon Premium қозғалысты басқару модулі
• Басқару осьтері: 2 тәуелсіз сервожетек осі
• Сервоконтур: Артық тербелісті өтемдеуі бар пропорционалды контур (2ms)
• Қозғалыс профильдері: Трапециялық немесе параболалық жылдамдық траекториялары
• Ось ұзындығы: 256-дан 32,000,000 импульске дейін
• Деректер жинау жылдамдығы: Минутына 270,000 нүктеге дейін
• Энкодер кірістері: Инкременттік (5V RS422, 10-30V) және абсолюттік SSI (12-25 бит)
• SSI тактілік жиілігі: 200 kHz
• Аналогтық шығыс: Жылдамдықтың ±10V-тан 24V-қа дейінгі эталондық сигналы (13-бит+таңба ажыратымдылығы)
• Цифрлық шығыстар: 2 Reflex, 2 сервожетекті растау релесі
• Қуаттың жылу түрінде бөлінуі: 7.2-ден 11.5 W-қа дейін
• Жұмыс температурасы: 0°C-тан 60°C-қа дейін
• Жұмыс биіктігі: 2000 метрге дейін
• Салмағы: 0.48 kg (шамамен 1.06 lb)

Негізгі мүмкіндіктері және қозғалысты басқару мүмкіндіктері

Жетілдірілген екі осьті басқару: TSXCAY22 екі сервожетекті тәуелсіз басқарады, бұл pick-and-place, орау немесе кесу жүйелері сияқты көп осьті машиналарда үйлестірілген немесе ретті қозғалысты қамтамасыз етеді.

Жоғары жылдамдық және дәлдік: Жылдам 2ms басқару контуры, жоғары энкодер жиілігін қолдау (1 MHz-ке дейін) және микровольт деңгейіндегі аналогтық ажыратымдылық арқасында бұл модуль жоғары өнімді қолданбаларға қажетті жылдамдық пен дәлдікті қамтамасыз етеді.

Энкодерлермен кең үйлесімділік: Ол 5V дифференциалдық, 10-30V line driver немесе абсолюттік SSI сияқты стандартты өнеркәсіптік энкодерлердің барлығына дерлік тікелей қосылады, осылайша қозғалтқыш пен кері байланыс жүйесін таңдауда барынша икемділік береді.

Икемді жұмыс режимдері: Follower режимін (электрондық беріліс/кулачоктық синхрондау), автоматты реттілікті орындауды, қолмен jog басқаруын және Direct Drive басқаруын қолдайды, сондықтан қозғалыс тапсырмаларының кең ауқымына бейімделеді.

Кіріктірілген қауіпсіздік және диагностика: Жетекті қауіпсіз қосу/ажыратуға арналған арнайы растау релесі шығыстары, жүйені кешенді тексеру функциялары (энкодердің байланысы, E-stop) және ақауларды оңай анықтауға арналған анық LED күй индикаторлары (RUN, I/O, ERR, Axis) бар.

Типтік қолданбалар

• Орау және құрастыру машиналарындағы көп осьті үйлестірілген қозғалыс.
• Ұшқыр қайшымен кесу немесе айналмалы пышақ жүйелері сияқты дәл ілеспе қозғалыс қолданбалары.
• Полотноны өңдеудегі керу күшін басқару (басып шығару, конвертинг, тоқыма өндірісі).
• Автоматтандырылған өндірістік ұяшықтардағы күрделі индекстеу және позициялау.

Сенімді қолдау және жылдам жеткізу

Бұл күрделі басқару модуліне біздің 12 айлық кепілдігіміз беріледі. Өндірісіңіздің жоспар бойынша жүруін қамтамасыз ету үшін FedEx, UPS және DHL арқылы жеделдетілген халықаралық жеткізуді ұсынамыз.

Жиі қойылатын сұрақтар

«Follower» жұмыс режимі дегеніміз не?

Follower режимінде бір ось (ілесуші) бағдарламаланатын қатынас немесе кулачок профилі негізінде басқа осьтің (басты осьтің) қозғалысын дәл қайталайды. Бұл қозғалып тұрған полотноны кесу сияқты синхрондалған операциялар үшін өте маңызды.

Аналогтық шығыс қандай сигнал береді?

Аналогтық шығыс жоғары ажыратымдылықтағы (±10V-тан 24V-қа дейінгі) жылдамдықтың эталондық сигналын қалыптастырады. Бұл сигнал қозғалтқыш жылдамдығын басқару үшін үйлесімді сервожетектің аналогтық кірісіне тікелей беріледі.

Бұл модульге сервожетектер кіре ме?

Жоқ. TSXCAY22 - басқару сигналдарын қалыптастыратын қозғалыс контроллері. Толық қозғалыс жүйесін құру үшін оны бөлек сервожетек күшейткіштерімен және сервожетек қозғалтқыштарымен жұптастыру қажет.

«Растау релесі шығыстары» не үшін қажет?

Бұл - қауіпсіздік талаптарына сай релелік түйіспелер. Олар сервожетектерге берілетін қуатты қосу немесе ажырату үшін қауіпсіздік тізбегінде қолданылады, осылайша жетектер басқару жүйесі қауіпсіз күйде болғанда ғана жұмыс істей алады.

Ол қадамдық қозғалтқыштарды басқара ала ма?

Бұл модуль энкодер арқылы кері байланысы бар тұйық контурлы сервожүйелерге арнайы арналған. Кейбір қадамдық жүйелер энкодерлерді пайдаланғанымен, бұл модульдің басқару алгоритмдері мен аналогтық шығысы қадамдық жетек драйверлеріне емес, сервожетектерге оңтайландырылған.
