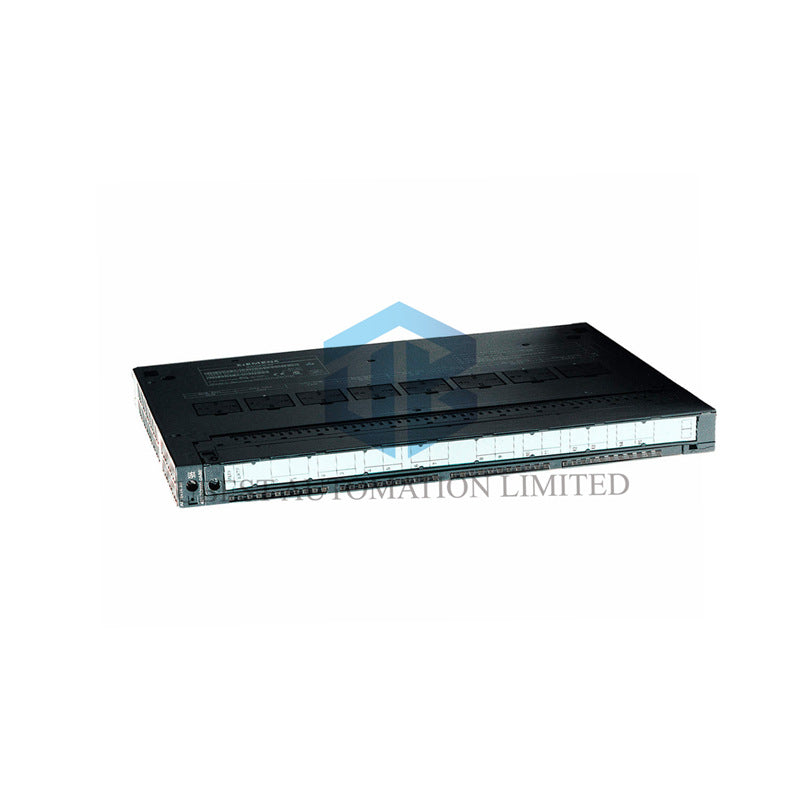

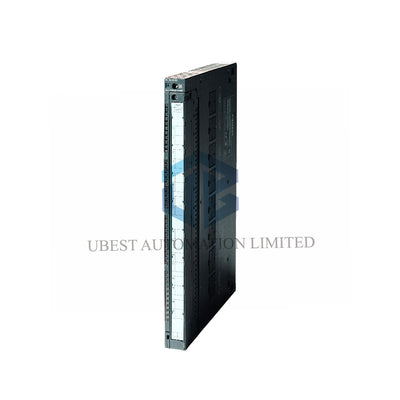

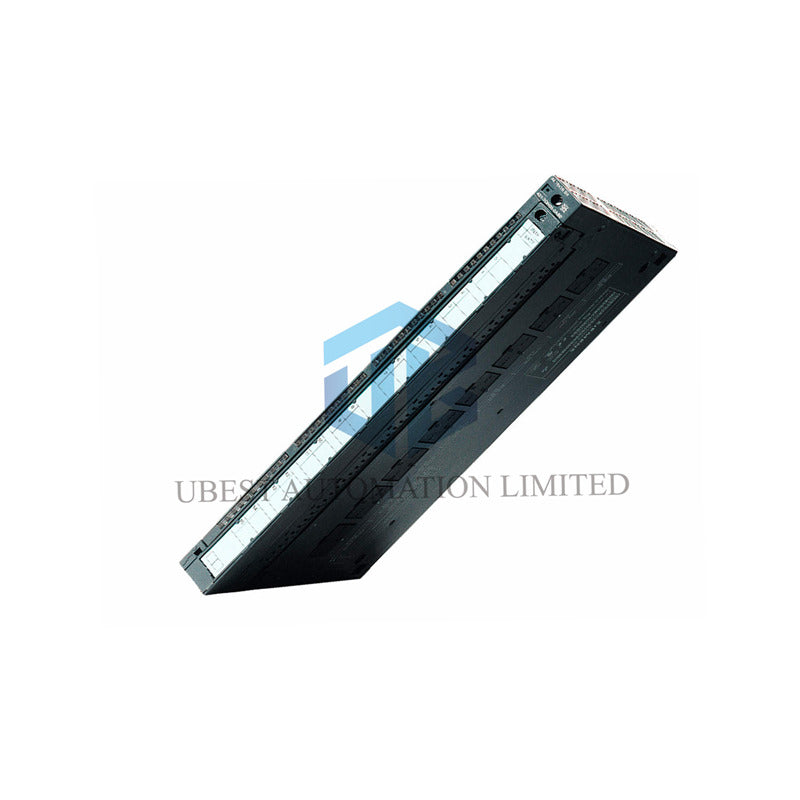

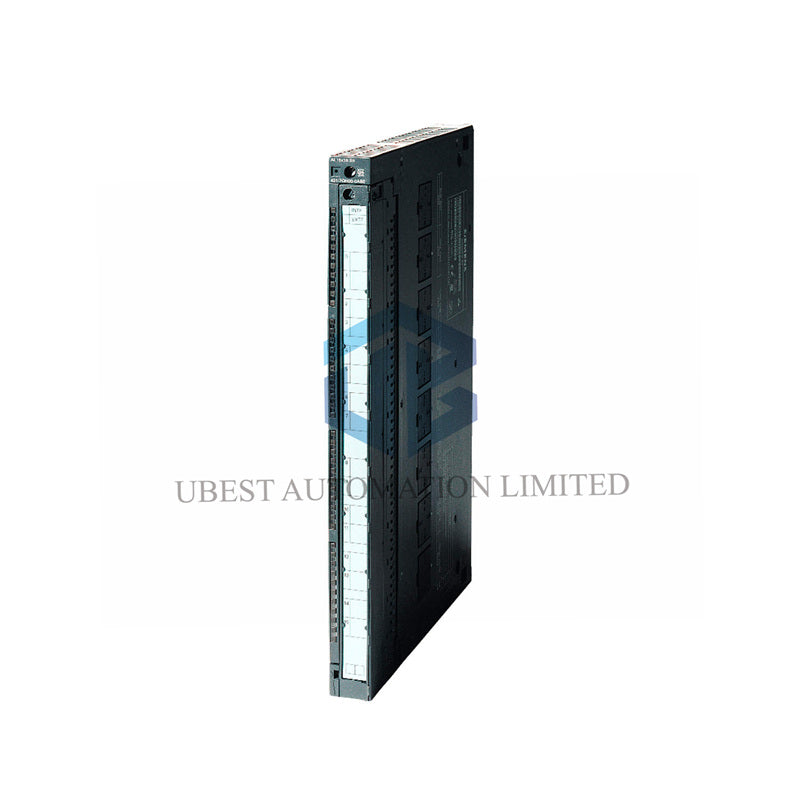

Siemens 6ES7431-7KF00-0AB0 - Өте дәл 8-арналы аналогтық кіріс модулі

Жоғары өнімді Siemens 6ES7431-7KF00-0AB0 аналогтық кіріс модулін ашыңыз. Бұл SIMATIC S7-400 PLC үшін жетілдірілген карта ерекше өлшеу мүмкіндіктерін ұсынады. Ол 8 оқшауланған арнамен және таңғажайып 16-биттік ажыратымдылықпен жабдықталған. Бұл модуль дәлдік тапсырмаларына арналған, кернеу, ток және барлық негізгі термопара түрлерін тікелей өлшейді және кіріктірілген диагностикаға ие.

Негізгі ерекшеліктері мен артықшылықтары

• Жоғары дәлдік: 16-биттік ажыратымдылық және жоғары дәлдік (кернеу үшін ±0.1%) маңызды өлшеулер үшін.
• Тікелей термопара кірісі: Сыртқы бергіштерсіз B, E, J, K, R, S, T және тағы басқа түрлерге тікелей қосылады.
• Жетілдірілген диагностика: Процесс мәселелерін болдырмау үшін сым үзілуі, артық диапазон және шектеу дабылдарын бақылау.
• Икемді және жылдам: Жылдамдықты немесе шуды басуды оңтайландыру үшін таңдалатын интеграция уақыты (2.5мс-тен 100мс-ке дейін).

Толығырақ техникалық сипаттамалар

Бренд және серия: Siemens SIMATIC S7-400

Толық модель нөмірі: 6ES7431-7KF00-0AB0 (Аналогтық кіріс SM 431)

Модуль түрі: 8-арналы аналогтық кіріс, оқшауланған

Кіріс арналары: 8, барлық арналары бір-бірінен оқшауланған

Жоғары ажыратымдылық: 16 бит (қоса алғанда таңба)

Кернеу диапазондары: ±10В, ±5В, ±2.5В, ±1В, ±500мВ, ±250мВ, ±100мВ, ±80мВ, ±50мВ, ±20мВ, 1-5В

Ток диапазондары: ±20мА, 4-20мА, ±10мА, ±5мА, ±3.2мА, 0-20мА

Термопара түрлері: B, E, J, K, L, N, R, S, T, U

Негізгі дәлдік (25°C-де): ±0.1% (кернеу), ±0.17% (ток)

Ауыстыру уақыты: Орнатуға болатын: 10, 16.7, 20 немесе 100 мс

Шуды басу: Таңдауға болады: 50Гц, 60Гц, 400Гц немесе 10Гц

Салқын түйін компенсациясы: Ішкі сенсор немесе сыртқы компенсация модулі (6ES7431-7KF00-6AA0)

Диагностика: Сым үзілуі, артық/жетіспеу диапазон, шектеу дабылдары, аппараттық үзілістер

Қуат көзі (артқы тақтадан): 5В DC, максимум 1200 мА

Модульдің қуат шығыны: Әдетте 4.6 Вт

Максималды кабель ұзындығы: 200 м (қорғалған)

Оқшаулау сынау кернеуі: 1500 В DC

Өлшемдері (Е x Б x Т): 25 мм x 290 мм x 210 мм

Салмағы: Шамамен 650 г

Орнату және баптау нұсқаулығы

Бұл модульді S7-400 тірегіңізге орнатыңыз. Термопаралар үшін дұрыс компенсациялық кабельді пайдаланып, конфигурацияда ішкі немесе сыртқы салқын түйін компенсациясын қосыңыз. Жоғары жылдамдықтағы қолданбалар үшін интеграция уақытын 2.5мс-ке орнатыңыз. Жоғары шу орталарында 50/60Гц шуды ең жақсы басу үшін 100мс параметрін қолданыңыз.

Қаптаманың құрамына кіретіндер және кепілдік

Қаптамада: Бір жаңа Siemens 6ES7431-7KF00-0AB0 аналогтық кіріс модулі.

Біздің кепілдік: Бұл өнім толық 12 айлық кепілдікпен қамтамасыз етілген.

Жылдам әлемдік жеткізу

Біз FedEx, UPS және DHL арқылы жылдам және сенімді жеткіземіз.

Жиі қойылатын сұрақтар (ЖҚС)

Бұл модульді температура өлшеу үшін неге жақсырақ?

Онда он түрлі термопара түрлері үшін кіріктірілген сызықтық түзету қисықтары бар, бұл PLC бағдарламасында күрделі масштабтауды қажет етпей, температураны дәлірек тікелей өлшеуге мүмкіндік береді.

Бір модульде әртүрлі сенсор түрлерін араластыра аламын ба?

Иә. 8 арнаның әрқайсысын жеке кіріс түріне баптауға болады (мысалы, 1-арна - K типті термопара, 2-арна - 4-20мА).

«Салқын түйін компенсациясы» деген не және ол маған қажет пе?

Иә, бұл термопаралар үшін маңызды. Термопаралар ұш пен қосылу нүктесінің (салқын түйін) арасындағы температура айырмасын өлшейді. Модульдің ішкі сенсоры осы қосылу нүктесінің температурасын өлшеп, ұштағы абсолютті температураны есептейді.

Барлық 8 арнаны қаншалықты жылдам сканерлей алады?

Жалпы цикл уақыты ауыстыру уақытына байланысты. Ең жылдам 10мс арнаға орнатқанда, барлық 8 арнаны шамамен 80мс ішінде оқи алады, плюс аздаған қосымша уақыт.

Қандай диагностикалық дабылдар береді?

Сенсор сымының үзілуі, өлшенген мәннің орнатылған кіріс диапазонынан асып кетуі және сіз орнатқан жоғары/төмен бағдарламаланатын шектерден шығуы туралы дабылдар тудыруы мүмкін.
