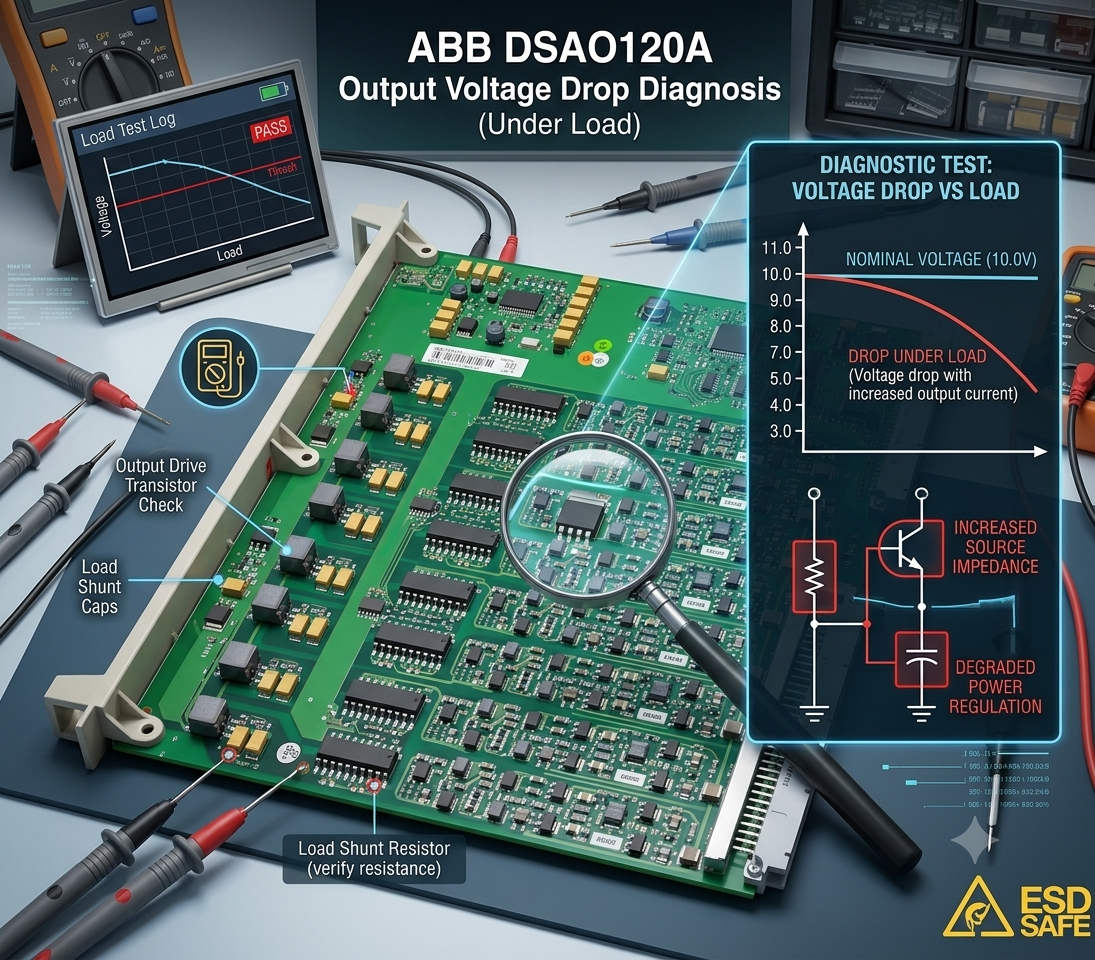

Mendiagnosis Penurunan Voltan Output Di Bawah Beban untuk Modul ABB DSAO120A

Modul output analog ABB DSAO120A memainkan peranan penting dalam industri proses moden. Loji-loji menggunakan perkakasan ini secara meluas untuk menggerakkan aktuator lapangan, mengawal injap, dan pengawal kelajuan. Walau bagaimanapun, simptom kegagalan biasa di lapangan melibatkan voltan output yang merosot serta-merta selepas menyambungkan aktuator. Walaupun voltan tanpa beban kelihatan normal, isyarat menurun di bawah beban fizikal sebenar. Fenomena ini biasanya menunjukkan keupayaan pemandu peringkat output yang lemah dan bukannya kesalahan konfigurasi perisian. Mendiagnosis isu ini dengan betul mengelakkan penggantian injap yang tidak perlu dan mengurangkan masa henti pengeluaran yang mahal dalam sistem kawalan kritikal.

Memahami Kemerosotan Pemandu Output dan Penuaan Komponen Dalaman

Dalam keadaan litar terbuka, litar rujukan DAC dalaman DSAO120A boleh dengan mudah mengekalkan bacaan voltan nominal. Walau bagaimanapun, penguat isolasi yang sudah tua atau transistor output yang merosot gagal memberikan arus yang mencukupi di bawah beban. Kekurangan pemandu ini menyebabkan penurunan voltan secara tiba-tiba, penstabilan isyarat yang perlahan, dan pemburuan aktuator yang teruk. Dalam persekitaran petrokimia, kitaran terma berterusan selama bertahun-tahun di dalam kabinet yang padat mempercepatkan keletihan komponen elektronik. Secara khusus, rintangan siri setara (ESR) kapasitor elektrolitik meningkat dengan ketara dari masa ke masa, menjejaskan kestabilan keseluruhan gelung automasi industri.

Menganalisis Kestabilan Respons Dinamik Di Bawah Beban Induktif Berat

Banyak jurutera loji hanya mengukur voltan DC statik dan sering mengabaikan tingkah laku respons transient yang penting. Apabila menggerakkan aktuator elektro-hidraulik, modul mengalami maklum balas induktif yang kuat semasa pergerakan fizikal. Penimbal output yang lemah mungkin mengekalkan voltan keadaan pegun yang stabil tetapi runtuh sepenuhnya semasa pergerakan injap yang tiba-tiba. Kehilangan isyarat sementara ini sering mencetuskan amaran DCS yang tidak menentu dalam gelung kawalan turbin atau pemampat. Oleh itu, kami sangat mengesyorkan menggunakan osiloskop dan bukannya multimeter biasa untuk menangkap gangguan bentuk gelombang yang pantas semasa ujian dinamik.

Menyelesaikan Isu Pembumian dan Ketidakserasian Impedans Gelung

Rintangan gelung yang berlebihan disebabkan oleh terminal yang berkarat boleh dengan mudah meniru simptom modul output yang merosot. Juruteknik mesti mengesahkan bahawa pembumian pelindung disambungkan hanya pada satu hujung untuk mengelakkan gelung pembumian yang merosakkan. Selain itu, pembumian bersama antara mesin berkuasa tinggi dan analog biasa yang sensitif sering memperkenalkan bunyi elektrik yang teruk. Dalam retrofit warisan, terminal kabinet marshalling yang teroksida boleh memperkenalkan rintangan tidak sengaja yang besar ke dalam gelung arus. Oleh itu, melakukan ujian impedans gelung yang menyeluruh harus sentiasa dilakukan sebelum sebarang penggantian perkakasan dalam persekitaran automasi kilang.

Strategi Pemeriksaan Termal Proaktif dan Pengurusan Kabinet

Pemanasan berterusan merupakan pendorong utama kegagalan komponen output analog pramatang. Suhu persekitaran melebihi 45 darjah Celsius di dalam penutup berketumpatan tinggi mempercepatkan penuaan kapasitor dalaman dengan teruk. Selain itu, pengumpulan habuk yang banyak mengehadkan aliran udara semula jadi dan mewujudkan titik panas tempatan di sekitar penyambung backplane. Mengikut cadangan kebolehpercayaan antarabangsa, seperti piawaian industri IEC, loji harus melaksanakan pemeriksaan termal inframerah berkala. Mengekalkan suhu kabinet dalam had yang ditetapkan secara langsung memanjangkan jangka hayat operasi infrastruktur PLC kritikal anda.

Senario Penyelesaian: Menyelesaikan Pemburuan Injap dalam Gelung Penjanaan Kuasa

Sebuah loji utiliti besar mengalami pemburuan injap yang teruk pada sistem suapan dandang utama yang dikendalikan oleh modul DSAO120A. Voltan menurun dari 10 VDC kepada kurang daripada 6 VDC setiap kali pengawal meminta pergerakan pantas. Pasukan penyelenggaraan pada mulanya menyalahkan pemposisi aktuator. Walau bagaimanapun, pasukan diagnostik kami menggunakan perintang ujian 250 ohm sementara terus di panel marshalling, membuktikan peringkat output modul telah merosot. Penggantian modul segera memulihkan prestasi gelung yang stabil.
