Penyelesaian Masalah LED Ralat dan Kerosakan Firmware ABB PM802F 3BDH000002R1
Pengawal PM802F ABB berfungsi sebagai otak pusat dalam sistem kawalan teragih ABB Freelance. Ia melaksanakan logik kawalan kritikal, mengurus komunikasi fieldbus, dan mengekalkan penyelarasan loji. Walau bagaimanapun, apabila LED Run padam dan LED Ralat berkelip merah, komunikasi sering terputus sepenuhnya. Keadaan ini membawa risiko pengeluaran yang serius, termasuk gangguan proses dan pembatalan interlock. Dalam industri berterusan seperti pembuatan kimia atau farmaseutikal, pengendali mesti mendiagnosis isu ini dengan cepat. Membezakan antara kerosakan firmware dan kegagalan perkakasan melindungi data anda dan mengurangkan masa henti sistem yang mahal.

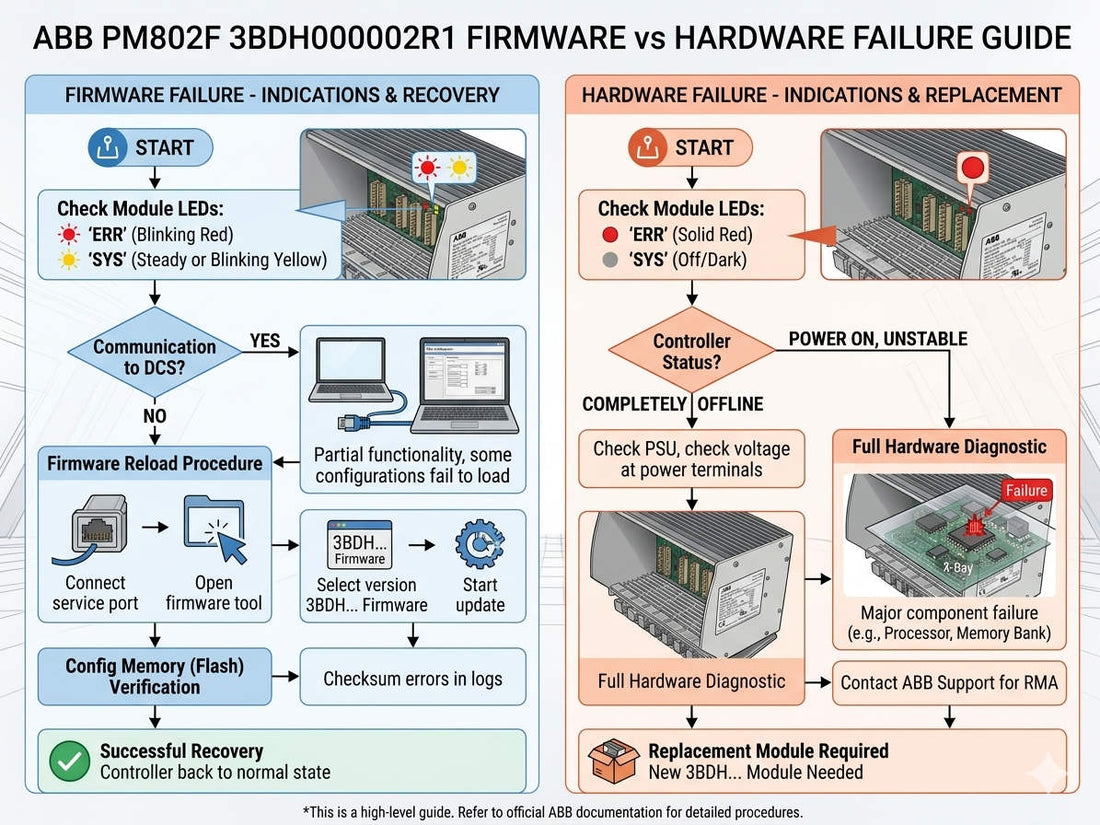

Membaca Logik Diagnostik LED Semasa Urutan Boot CPU
Penunjuk status PM802F mencerminkan secara langsung peringkat urutan boot CPU yang mendasari. Contohnya, LED Ralat merah berkelip digabungkan dengan LED Run yang gelap menunjukkan kegagalan boot firmware. Ini bermakna bootloader aktif, tetapi kernel sistem operasi tidak dapat memulakan. Sebaliknya, LED Ralat merah yang stabil biasanya menunjukkan kegagalan ujian kendiri perkakasan pada papan utama. Jika lampu pautan Ethernet kekal aktif, perkakasan fizikal mungkin masih berfungsi. Oleh itu, hampir 40% daripada kesalahan khusus ini boleh dipulihkan tanpa membeli pengawal pengganti.
Kesan Integriti CompactFlash terhadap Ketersediaan Pengawal
Persekitaran runtime Freelance sangat bergantung pada kad CompactFlash (CF) industri terbina dalam. Lama-kelamaan, operasi penulisan data kitaran menyebabkan kemerosotan memori flash. Isu ini sering berlaku dalam kabinet suhu tinggi atau sistem yang tidak mempunyai perlindungan sandaran UPS yang betul. Gejala biasa termasuk gelung boot tiba-tiba, terputus dari perisian Control Builder, atau LED berkelip tidak menentu. Dalam sistem batch farmaseutikal yang menyimpan resipi secara berterusan, kehausan CF sangat biasa. Oleh itu, anda harus menggantikan kad ini secara pencegahan setiap lima hingga tujuh tahun untuk mengekalkan kestabilan automasi kilang.
Kualiti Kuasa dan Piawaian Pembumian dalam Automasi Industri
Kualiti kuasa 24 VDC yang tidak stabil sering menyebabkan ralat sementara yang menyerupai kegagalan pemproses sepenuhnya. Contohnya, rintangan pembumian yang melebihi cadangan IEC sering memperkenalkan bunyi ke dalam backplane pemproses. Bunyi ini merosakkan sektor permulaan semasa turun naik kuasa loji atau ribut petir musim panas yang teruk. Oleh itu, anda mesti mengasingkan bekalan kuasa pengawal anda daripada pemacu frekuensi berubah (VFD) berkuasa tinggi. Mengekalkan gelung pembumian khusus di bawah 1 Ohm memastikan operasi stabil. Langkah perlindungan ini mengelakkan kerosakan firmware dan memanjangkan jangka hayat infrastruktur PLC anda.
Diagnostik Lapangan Langkah demi Langkah untuk Pasukan Penyelenggaraan
Sebelum mengesahkan perkakasan rosak, sambungkan komputer riba ke port perkhidmatan Ethernet untuk memeriksa respons bootloader. Jika suis mengesan alamat MAC pengawal, elektronik papan utama biasanya sihat. Seterusnya, matikan rak sepenuhnya dan periksa kad CF untuk pengoksidaan pin. Jangan lakukan kitaran kuasa paksa berulang pada kad yang rosak kerana ini memusnahkan sektor yang boleh dipulihkan. Akhir sekali, gunakan osiloskop untuk memeriksa penurunan voltan di bawah beban. Bekalan kuasa yang semakin tua sering menyebabkan penurunan voltan yang mencetuskan status ralat merah.
Senarai Semak Kejuruteraan untuk Diagnosis PM802F
- ✅ Ujian Ping: Periksa respons rangkaian tahap rendah sebelum mengeluarkan modul.
- ⚙️ Audit Penyimpanan: Sahkan integriti struktur kad CF dan klon data dengan segera.
- 🔧 Verifikasi Kuasa: Ukur voltan riak 24 VDC dengan osiloskop di bawah beban penuh.
- 📈 Semakan Pembumian: Sahkan rintangan pembumian kabinet mematuhi spesifikasi piawaian IEC.
Komen Teknikal dari Ubest Automation Limited
Di Ubest Automation Limited, kami sering menerima modul PM802F yang dihantar untuk pembaikan lebih awal. Juruteknik loji sering menganggap LED merah berkelip bermaksud perkakasan sudah rosak. Walau bagaimanapun, pemulihan firmware boleh menyelesaikan sebahagian besar isu lapangan ini. Semasa menaik taraf atau menggantikan unit, sentiasa padankan versi perisian Freelance sedia ada dengan firmware pengawal. Versi yang tidak serasi menyebabkan kegagalan penyelarasan berlebihan dan kelewatan inisialisasi fieldbus. Kami sangat mengesyorkan menyimpan unit gantian yang telah disahkan dan dikonfigurasikan terlebih dahulu untuk proses kritikal.
Untuk mendapatkan komponen ABB Freelance asli atau berunding dengan pakar kejuruteraan, sila lawati Ubest Automation Limited. Kami menyediakan penyelesaian boleh dipercayai untuk memastikan proses anda berjalan lancar.
Senario Penyelesaian: Menyelesaikan Putus Sambungan Sistem Batch
Sebuah fasiliti pemprosesan kimia mengalami putus sambungan berulang pada pengawal ABB PM802F. Sistem sering terputus dari rangkaian DCS dengan penunjuk ralat merah berkelip. Ujian tempatan mendedahkan kad CF industri telah melebihi had kitaran tulisannya akibat log amaran berlebihan. Selepas menukar kad yang haus dengan modul flash yang disahkan ABB dan memuat semula firmware, pengawal menjadi stabil sepenuhnya. Tindakan penyelenggaraan mudah ini menyelamatkan fasiliti daripada membeli papan pemproses pengganti yang mahal.
Soalan Lazim Kejuruteraan DCS
Pasangan redundan memerlukan versi binaan firmware yang sama dan revisi modul komunikasi yang sepadan. Jika versi firmware tidak sepadan, unit sekunder akan membatalkan proses penyelarasan dan menghidupkan lampu ralat. Sentiasa gunakan Freelance Control Builder untuk memuatkan firmware yang sama pada kedua-dua unit sebelum pengoperasian.
Kad komersial tidak mempunyai ketahanan hentakan, toleransi suhu, dan pengawal tulis khusus yang diperlukan. Mereka sering menunjukkan perbezaan masa kecil semasa kitaran boot, menyebabkan urutan inisialisasi CPU gagal. Anda mesti sentiasa menggunakan media penyimpanan yang disahkan kilang untuk memastikan kestabilan jangka panjang.
Jika modul menunjukkan tiada aktiviti rangkaian, tiada output terminal bersiri, atau memaparkan lampu ralat merah yang stabil sebaik sahaja mula sejuk, perkakasan dalaman mungkin telah gagal. Pelepasan haba yang melampau dari PCB papan utama juga mengesahkan litar pintas komponen dalaman.
