Penyelesaian Masalah Kegagalan Penghalaan Redundan ABB TU840 MTU dan Isu CI840A Offline

Unit Penamatan Modul (MTU) ABB TU840 merupakan tulang belakang redundansi dalam seni bina pengawal AC 800M. Ia memudahkan laluan sambungan penting untuk dua antara muka komunikasi PROFIBUS CI840A. Namun, apabila mekanisme penghalaan redundan dalaman gagal, sistem kawalan menghadapi risiko komunikasi yang serius. Pengendali sering melihat modul CI840A sebelah sahaja hilang sambungan sepenuhnya. Dalam industri proses berterusan seperti petrokimia atau farmaseutikal, kegagalan sebegini menjejaskan infrastruktur rangkaian. Oleh itu, penyelenggaraan perkakasan ini adalah kritikal untuk mengelakkan waktu henti kilang yang tidak dijangka.

Memahami Seni Bina Penghalaan Redundan TU840

Nilai utama MTU TU840 terletak pada logik penghalaan dalaman dan bukannya hanya pendawaian penamatan biasa. Ia menggunakan suis gelangsar mekanikal terintegrasi dan bar bas dalaman untuk menguruskan dua laluan komunikasi. Komponen ini menghala data secara dinamik antara modul CI840A aktif dan sandaran. Namun, kehausan mekanikal atau ketidaksejajaran fizikal dalam mekanisme suis boleh mengganggu logik ini. Akibatnya, pengawal sering melaporkan modul sebelah sahaja hilang. Statistik lapangan menunjukkan lebih 70% kesalahan MTU berpunca daripada kemerosotan mekanikal dan bukan kegagalan elektronik.

Bagaimana Rintangan Sentuhan Mempengaruhi Kestabilan Isyarat Fieldbus

TU840 bertindak sebagai komponen pasif, tetapi kualiti sentuhannya menentukan kejayaan penghantaran data. Dalam parameter operasi ideal, rintangan sentuhan dalaman kekal di bawah 50 milliohm. Lama-kelamaan, pengoksidaan persekitaran boleh meningkatkan rintangan ini sehingga 10 ohm. Sekatan teruk ini melemahkan amplitud isyarat PROFIBUS dengan ketara. Oleh itu, sistem mengalami ralat semakan redudan kitaran (CRC) yang kerap. Ralat ini mencetuskan amaran diagnostik berselang yang sering disalah tafsir oleh juruteknik sebagai kad komunikasi CI840A yang rosak.

Menilai Toleransi Persekitaran dalam Kabinet Kawalan Kimia

Jurutera ABB mereka bentuk MTU TU840 untuk mematuhi sepenuhnya piawaian IEC 61131 yang ketat. Walau bagaimanapun, keadaan persekitaran yang keras di loji kimia atau kumbahan mempercepatkan kemerosotan fizikal. Gas korosif seperti hidrogen sulfida menyerang sentuhan tembaga yang terdedah dengan cepat. Selain itu, suhu kabinet yang tinggi melebihi 45 darjah Celsius meningkatkan keletihan logam. Kitaran terma menyebabkan sambungan solder dalaman mengembang dan mengecut secara tidak sekata. Akhirnya, tekanan persekitaran ini menyebabkan kegagalan sentuhan berselang semasa kitaran pengeluaran berterusan.

Prosedur Diagnostik Langkah demi Langkah untuk Kehilangan Redundansi

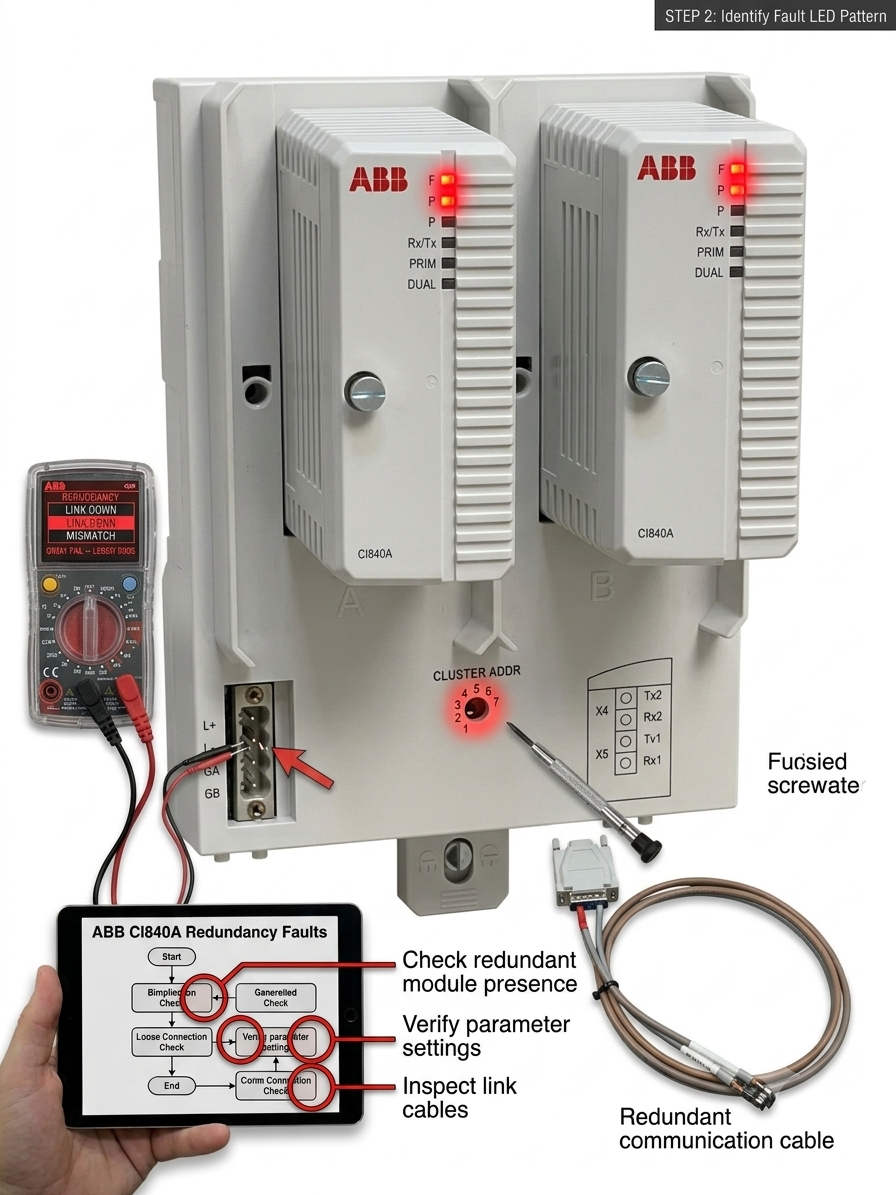

Apabila redundansi gagal, pengawal memaparkan amaran khusus seperti "Redundansi Hilang" atau "Ralat Unit Komunikasi." Untuk mengenal pasti punca sebenar, anda harus melakukan ujian pertukaran fizikal terlebih dahulu. Pindahkan modul CI840A sisi aktif ke slot sandaran dan perhatikan status pengawal. Jika ralat kekal pada slot fizikal yang sama, modul tersebut berfungsi dengan baik. Oleh itu, masalah terletak pada pangkalan MTU TU840 atau litar penghalaan dalaman. Seterusnya, gunakan multimeter digital untuk mengukur kesinambungan tepat merentasi suis penghalaan.

Kaedah Penyelenggaraan dan Pemulihan Praktikal untuk Pangkalan MTU

Untuk isu pengoksidaan ringan, juruteknik boleh memulihkan kesinambungan elektrik menggunakan pembersih sentuhan kimia khas. Pertama, matikan kuasa sistem dan keluarkan MTU TU840 dari rel DIN. Buka penutup plastik dengan berhati-hati untuk mendedahkan suis gelangsar mekanikal dalaman. Sembur alkohol isopropil gred elektronik terus ke atas sentuhan. Aktifkan suis beberapa kali untuk membersihkan deposit karbon terbina dalam. Namun, jika terdapat kebakaran sentuhan teruk atau klip spring yang retak, penggantian segera adalah pilihan paling selamat.

Senario Aplikasi: Perlindungan Kumpulan Farmaseutikal

Sebuah kilang pembuatan farmaseutikal mengalami gangguan komunikasi tiba-tiba pada segmen PROFIBUS sekunder mereka. DCS menunjukkan bahawa CI840A sisi B hilang semasa kitaran pensterilan kritikal. Selepas melakukan ujian pertukaran slot, pasukan kejuruteraan mengesan ralat terus pada suis penghalaan pangkalan TU840. Oleh kerana mereka menyimpan MTU gantian dalam stok, mereka menggantikan pangkalan tersebut semasa tempoh penyelenggaraan yang dijadualkan. Campur tangan ini memulihkan seni bina bas berganda sepenuhnya, melindungi kumpulan pengeluaran masa depan daripada risiko kerugian mahal.
