Pakarnya Kelajuan Rendah: Bagaimana 190501 Velomitor CT Melindungi Aset Kritikal

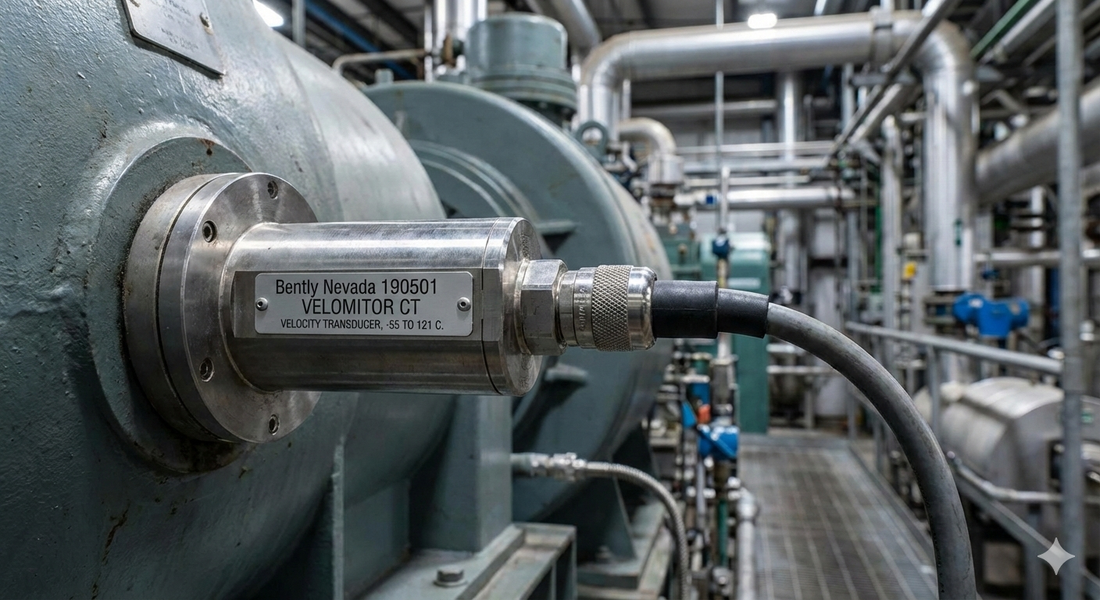

Dalam automasi industri, memantau aset berputar kelajuan rendah menghadirkan cabaran unik. Sensor getaran standard kehilangan kepekaan pada frekuensi di bawah 10 Hz, mewujudkan titik buta yang berbahaya. Transduser halaju Bently Nevada 190501 Velomitor CT direka khusus untuk jurang ini, menyediakan data getaran yang boleh dipercayai dan berkualiti tinggi untuk mesin yang beroperasi serendah 90 RPM. Ketepatan ini mengubah strategi penyelenggaraan ramalan untuk kipas berat, pam, dan kotak gear dalam sistem kawalan moden.
Teknologi Teras: Direka untuk Dominasi Frekuensi Rendah
190501 Velomitor CT beroperasi berdasarkan prinsip jisim seismik, di mana jisim magnetik bergerak melalui gegelung, menghasilkan isyarat voltan yang berkadar terus dengan halaju. Ciri utamanya adalah respon frekuensi dari 1.5 Hz hingga 1,000 Hz (±3 dB). Keupayaan hujung rendah ini, bermula pada 1.5 Hz (90 CPM), adalah yang membezakannya. Berbeza dengan akselerometer yang memerlukan integrasi elektronik (yang memperkuatkan bunyi frekuensi rendah), Velomitor menyediakan output halaju asli, memberikan nisbah isyarat-ke-bunyi yang unggul untuk getaran sub-10 Hz yang menunjukkan ketidakseimbangan atau kelonggaran dalam komponen besar.
Spesifikasi Teknikal dan Ketahanan Alam Sekitar
Transduser ini dibina untuk persekitaran kilang yang keras. Rumah keluli tahan karat yang kedap hermetik memberikan penarafan IP67 untuk perlindungan daripada habuk dan kemasukan air. Ia disahkan untuk digunakan di kawasan berbahaya (Kelas I, Div. 2) dan beroperasi dalam julatan suhu -50°C hingga +120°C. Dengan kepekaan standard 500 mV/in/s (20 mV/mm/s), ia menghasilkan isyarat kuat untuk penghantaran yang boleh dipercayai kembali ke sistem pemantauan seperti rak Bently Nevada 3500 atau antara muka PLC/DCS lain.
Aplikasi Kritikal: Pemantauan Kipas Menara Penyejuk
Kipas menara penyejuk adalah aplikasi tipikal. Struktur diameter besar ini (sering 20-30 kaki) berputar pada 90-180 RPM, menghasilkan frekuensi getaran dominan antara 1.5 Hz dan 3 Hz. Akselerometer standard hampir tidak berguna di sini. Velomitor CT, dipasang pada kotak gear kipas atau rumah galas motor, menangkap tenaga mekanikal sebenar (halaju) sistem dengan tepat. Menjejaki data ini mendedahkan ketidakseimbangan yang berkembang akibat ais pada bilah, pergeseran sudut bilah, atau kehausan jalinan gear jauh sebelum kegagalan bencana berlaku.
Meluaskan kepada Aset Kelajuan Rendah dan Jisim Tinggi Lain
Selain menara penyejuk, Velomitor CT adalah sensor pilihan untuk mana-mana mesin berputar perlahan dengan inersia tinggi. Ini termasuk:
- Kipas Draf Induksi (ID) dan Draf Paksa (FD) di loji janakuasa.
- Pam Sentrifugal Besar dalam rawatan air/sisa air.
- Kiln dan Pengering dalam perlombongan dan pemprosesan mineral.
- Pemacu Konveyor Darat dengan pengurang gear besar.
Dalam aplikasi ini, ia mengesan kerosakan seperti resonans struktur, kelonggaran asas, dan kehausan galas pada peringkat awal yang berenergi rendah.
Integrasi dengan Sistem Pemantauan dan Kawalan
190501 mengeluarkan isyarat voltan impedans rendah yang serasi dengan kebanyakan sistem pemantauan industri. Untuk integrasi langsung ke dalam sistem Bently Nevada 3500, ia biasanya disambungkan ke kad Monitor Proximity/Seismic 3500/42M. Isyarat juga boleh dialirkan ke modul input analog PLC (pemancar 4-20 mA mungkin diperlukan) atau pengumpul data berdiri sendiri. Kuncinya adalah memastikan penapisan input sistem penerima dikonfigurasikan untuk menerima kandungan frekuensi rendah tanpa penurunan isyarat.
Pandangan Pakar: Mengelakkan Penggunaan Salah yang Mahal
Di Ubest Automation Limited, isu berulang yang kami diagnosis adalah penggunaan sensor serba guna pada aset kelajuan rendah. Sesebuah kilang mungkin memasang akselerometer 100 mV/g pada kipas menara penyejuk kerana ia ada stok. Data yang terhasil bising dan menunjukkan garis rata hampir 0 g, menyebabkan jurutera percaya mesin "beroperasi lancar." Sebenarnya, sensor itu tidak mampu mengukur jalur frekuensi yang relevan. Apabila bilah kipas terpisah enam bulan kemudian, kegagalan dianggap "tiba-tiba." Velomitor CT bukan sensor alternatif; ia adalah sensor betul untuk fizik ini. Reka bentuk khususnya memberikan gambaran sebenar kesihatan mesin untuk aset kritikal ini.
Kes Aplikasi: Mencegah Kegagalan Kotak Gear Bencana
Sebuah kilang keluli memantau kipas menara penyejuk kritikal (120 RPM) menggunakan suis getaran generik. Tiada tren tersedia. Selepas pemasangan semula dengan 190501 Velomitor CT yang disambungkan ke monitor dalam talian, jurutera memerhati peningkatan halaju yang stabil pada poros output kotak gear dari 0.15 in/s ke 0.45 in/s dalam 8 minggu, dengan harmonik kelajuan putaran 2x yang ketara. Tandatangan ini menunjukkan kehausan gigi gear yang berkembang. Semasa waktu henti yang dijadualkan, pemeriksaan mendedahkan pitting teruk pada beberapa gigi. Penggantian pasangan gear menelan kos $45,000 dan mengelakkan kerosakan kotak gear yang dianggarkan menyebabkan kerosakan kipas lebih $300,000 dan kehilangan pengeluaran selama 14 hari.
Kes Aplikasi: Menyelesaikan Masalah Ketidakseimbangan Kipas Kronik
Kipas draf induksi besar di sebuah kilang kimia (178 RPM) mempunyai sejarah penggantian galas tahunan. Walaupun penyeimbangan berulang kali, getaran kembali. 190501 Velomitor CT dipasang. Data mendedahkan amplitud getaran dominan 1x berubah lebih 30% dengan perubahan suhu persekitaran dan beban kipas, manakala fasa kekal stabil. Ini menunjukkan bukan ketidakseimbangan mekanikal tulen, tetapi lenturan poros sensitif haba disebabkan oleh profil suhu tidak sekata di seluruh rumah. Penyelesaian melibatkan pengubahsuaian aliran penyejukan kipas, bukan penyeimbangan semula, menyelesaikan masalah kronik secara kekal.
Amalan Terbaik Pemasangan untuk Data Boleh Dipercayai
- Permukaan Pemasangan: Sensor mesti dipasang pada bahagian mesin yang rata, bersih, tidak dicat, dan kaku, terus di atas rumah galas jika boleh.
- Kaedah Pemasangan: Gunakan stud yang disediakan untuk sambungan kekal dan kaku. Pemasangan pelekat merosakkan respon frekuensi rendah dan tidak disyorkan.
- Orientasi: Pasang sensor pada paksi kepekaan utama (biasanya ditandakan pada unit) selari dengan arah getaran dominan yang dijangka (biasanya radial/horisontal).
- Pemasangan Kabel: Gunakan kabel bertapis, gred industri. Kencangkan kabel untuk mengelakkan gegaran saluran yang boleh menyebabkan bunyi, terutamanya di persekitaran berangin seperti menara penyejuk.
- Pembumian: Bumi pelindung kabel hanya di hujung sistem pemantauan untuk mengelakkan gelung bumi yang boleh menyebabkan bunyi 50/60 Hz dalam isyarat frekuensi rendah.
Soalan Lazim (FAQ)
Apa perbezaan fizikal antara 190501 standard dan model "CT"?
Penamaan "CT" biasanya merujuk kepada kepekaan dan konfigurasi penyambung khusus yang dioptimumkan untuk pasaran menara penyejuk. Secara dalaman, ia ditala untuk prestasi paling boleh dipercayai dalam julat 1.5-10 Hz. 190501 standard mungkin mempunyai sedikit perbezaan dalam penurunan hujung rendah atau jenis penyambung.
Bolehkah Velomitor CT digunakan pada aset dengan kelajuan lebih tinggi (contohnya, motor 3,600 RPM)?
Walaupun ia boleh mengukur secara fizikal sehingga 1,000 Hz (60,000 CPM), ia tidak optimum untuk mesin berkelajuan tinggi. Untuk motor dan pam melebihi 1,800 RPM, akselerometer biasanya pilihan lebih baik kerana memberikan resolusi lebih baik untuk komponen galas dan jalinan gear frekuensi tinggi.
Bagaimana saya tahu jika mesin saya cukup "kelajuan rendah" untuk memerlukan Velomitor CT?
Peraturan mudah: jika kelajuan asas mesin anda (dalam Hz) di bawah 10 Hz (600 RPM), anda harus mempertimbangkan sensor halaju frekuensi rendah khusus seperti Velomitor CT. Jika di bawah 5 Hz (300 RPM), ia hampir menjadi keperluan untuk data bermakna.
Adakah sensor memerlukan kuasa luaran?
Tidak. 190501 Velomitor CT adalah sensor pasif. Ia menjana isyarat voltan sendiri daripada gerakan mekanikal (induksi elektromagnet). Ini menjadikannya mudah dan sangat boleh dipercayai, tanpa perlu kuasa luaran atau pengecasan arus malar IEPE.
Apakah penyelenggaraan yang diperlukan oleh sensor itu sendiri?
Hampir tiada. Sensor tidak mempunyai bahagian bergerak yang bersentuhan antara satu sama lain. Pengesahan berkala melibatkan pemeriksaan kesinambungan elektrik gegelung (biasanya 500-800 ohm) dan memastikan pemasangan kekal ketat serta integriti kabel/penyambung terjaga. Pengesahan tahunan menggunakan meter getaran mudah alih adalah amalan baik.
Untuk pemilihan dan integrasi pakar penyelesaian pemantauan getaran frekuensi rendah, rujuk jurutera aplikasi di Ubest Automation Limited.
