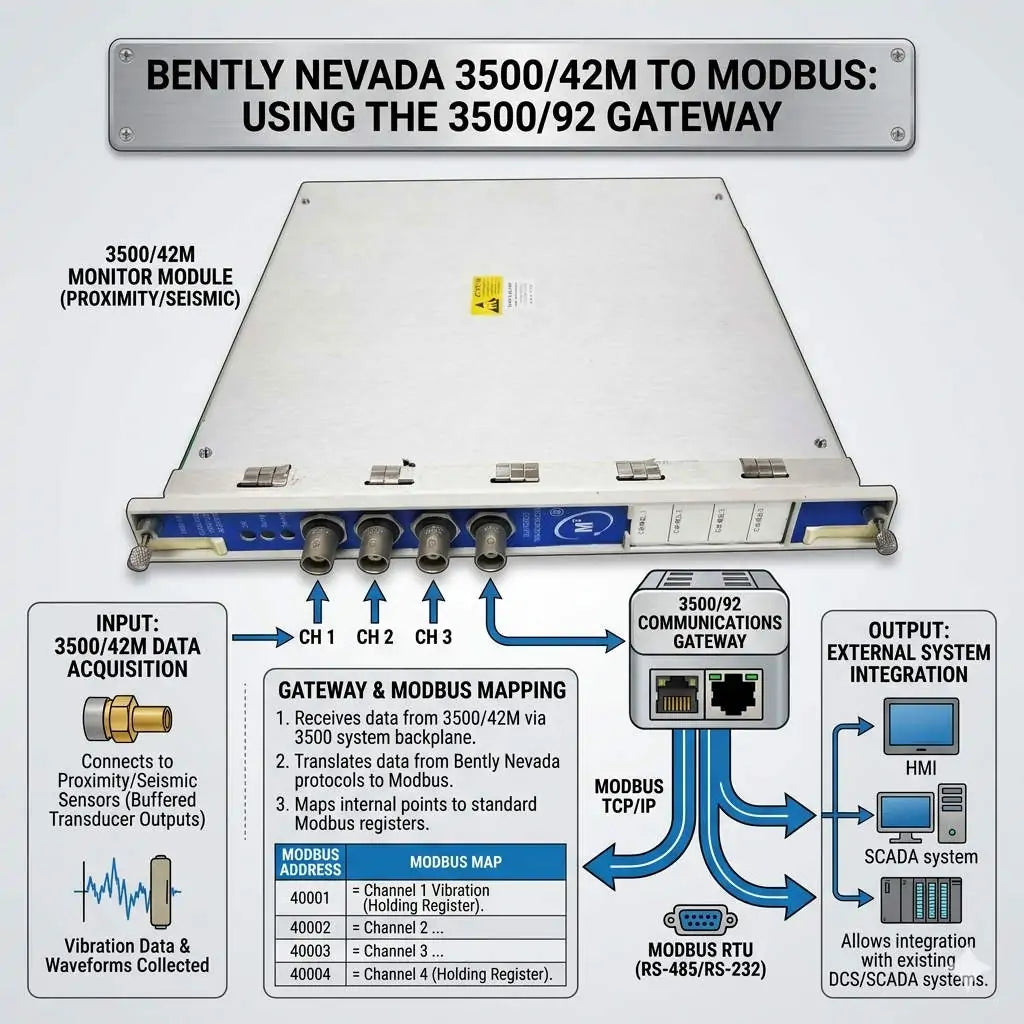

Mengintegrasikan Data Bently Nevada 3500/42M melalui Pintu Gerbang Modbus 3500/92
Dalam rak Bently Nevada 3500 standard, 3500/42M Proximitor Seismic Monitor mengendalikan pengesanan getaran kritikal. Namun, modul ini tidak berkomunikasi secara langsung dengan rangkaian industri luaran. Untuk mengeksport data, pengguna mesti menggunakan Modul Pintu Gerbang Komunikasi 3500/92. Pintu gerbang ini menghubungkan jurang antara backplane rak dan sistem DCS, PLC, atau SCADA luaran. Dengan menggunakan protokol Modbus TCP/IP atau RTU, jurutera mendapat penglihatan masa nyata ke atas kesihatan mesin. Integrasi ini penting untuk penyelenggaraan ramalan di kemudahan minyak, gas, dan penjanaan kuasa.
Menguasai Pemetaan Data dan Seni Bina Daftar Modbus
3500/42M menghantar data getaran dan kedudukan secara dalaman merentasi backplane sistem. Modul 3500/92 kemudian memetakan parameter khusus ini ke dalam daftar Modbus untuk pengambilan luaran. Oleh itu, pemetaan daftar yang tepat adalah penting untuk ketepatan data. Semasa pengujian, data yang hilang sering berpunca daripada kesilapan pemetaan dalam Perisian Konfigurasi Rak 3500. Setiap parameter, seperti amplitud getaran atau voltan jurang, memerlukan penetapan daftar yang jelas. Selain itu, strategi pemetaan yang cekap mengurangkan beban polling pada pengawal hos.
Memilih Antara Modbus TCP/IP dan Protokol Serial
Pintu gerbang 3500/92 menyokong kedua-dua sambungan Modbus TCP/IP moden dan Modbus RTU (serial) warisan. Kebanyakan projek automasi industri moden mengutamakan Modbus TCP/IP kerana lebar jalur yang lebih baik dan keserasian Ethernet. Namun, banyak loji warisan masih bergantung pada RTU serial untuk infrastruktur sedia ada. Jurutera harus mengelakkan menjalankan kedua-dua protokol serentak tanpa pengoptimuman kerana ini boleh meningkatkan kelewatan respons. Dalam persekitaran permintaan tinggi, komunikasi berasaskan Ethernet menyediakan kestabilan yang diperlukan untuk pemantauan automasi kilang berterusan.
Menguruskan Kadar Kemas Kini dan Kelewatan Komunikasi
Kesegaran data yang berkesan bergantung pada interaksi antara kadar imbasan 42M dan kekerapan polling Modbus. Polling yang terlalu agresif, seperti selang di bawah 100 ms, jarang meningkatkan kualiti data dan boleh membebankan pintu gerbang. Untuk kebanyakan aplikasi pemantauan getaran, selang polling 1 hingga 2 saat sudah memadai. Jika sistem anda memerlukan masa respons lebih pantas, anda harus bergantung pada amaran berasaskan perkakasan dan bukannya polling data mentah. Mengimbangi faktor-faktor ini memastikan sistem kawalan anda menerima maklumat yang boleh diambil tindakan.
Memastikan Pemasangan yang Boleh Dipercayai dan Perlindungan Perkakasan
Penempatan slot yang betul untuk 3500/92 adalah kritikal untuk komunikasi backplane yang stabil. Modul yang salah tempat atau dimasukkan separa boleh menyebabkan kegagalan berselang yang sukar dikesan. Selain itu, gangguan elektromagnetik (EMI) di dewan turbin boleh mengganggu isyarat komunikasi. Kami mengesyorkan menggunakan kabel terlindung dan mengasingkannya pada satu hujung sahaja untuk mengelakkan gelung bumi. Di kawasan yang terdedah kepada kilat atau lonjakan elektrik, memasang pelindung lonjakan luaran untuk port Ethernet mengelakkan kegagalan pintu gerbang yang mahal.
Amalan Terbaik Teknikal untuk Integrasi Pintu Gerbang
- ✅ Pemetaan Eksplisit: Tetapkan setiap parameter yang diperlukan ke daftar Modbus tertentu dalam perisian konfigurasi.
- ⚙️ Pemilihan Protokol: Utamakan Modbus TCP/IP untuk pemasangan baru bagi memastikan lebar jalur maksimum.
- 🔧 Perlindungan EMI: Gunakan kabel Ethernet terlindung dan pastikan jarak yang sesuai dari talian kuasa.
- 📈 Pengoptimuman Polling: Tetapkan selang polling kepada 1-2 saat untuk mengelakkan beban berlebihan pada pintu gerbang.
Analisis Pakar dari Ubest Automation Limited
Di Ubest Automation Limited, kami percaya 3500/92 adalah komponen penting dalam mana-mana rak moden. Walaupun 3500/42M menyediakan perlindungan mentah, 3500/92 menyediakan kecerdasan yang dilihat oleh seluruh loji. Kami sering melihat pengguna menghadapi masalah kelewatan data kerana mereka menganggap pintu gerbang sebagai kabel biasa. Sebaliknya, anggap ia sebagai hab data yang diurus. Konfigurasi yang betul di sini menentukan sama ada sistem anda memberikan maklumat jelas atau bunyi yang mengelirukan.
Untuk komponen Bently Nevada berkualiti tinggi dan panduan teknikal pakar, lawati Ubest Automation Limited. Pasukan kami bersedia membantu anda mengoptimumkan infrastruktur pemantauan anda.
Senario Penyelesaian: Integrasi Pemantauan Berpusat
Sebuah loji petrokimia perlu mengeksport data getaran dari sepuluh rak 3500 ke DCS berpusat. Dengan memasang modul 3500/92 dalam setiap rak, pasukan memetakan 400 titik getaran unik ke dalam rangkaian Modbus TCP/IP. Mereka mengoptimumkan strategi polling kepada 1.5 saat setiap rak, memastikan papan pemuka DCS sentiasa terkini. Susunan ini membolehkan loji beralih ke model penyelenggaraan ramalan masa nyata yang dikendalikan perisian.
Soalan Lazim Kejuruteraan
Secara amnya, tidak. 3500/42M tidak memproses protokol Modbus secara langsung; ia hanya berkomunikasi dengan backplane rak. Selagi 3500/92 anda serasi dengan firmware rak, ia boleh menarik data dari mana-mana modul 42M. Anda hanya perlu menggunakan perisian konfigurasi untuk menentukan pemetaan daftar.
Boleh, 3500/92 menyokong arahan "tulis" untuk fungsi seperti menetapkan semula amaran, dengan syarat anda mengaktifkan kebenaran ini. Walau bagaimanapun, kami mengesyorkan berhati-hati apabila membenarkan penulisan luaran ke sistem keselamatan kritikal. Sentiasa sahkan kesan perubahan jauh terhadap logik keselamatan loji anda.
Jika pintu gerbang gagal, DCS akan kehilangan aliran data, tetapi 3500/42M akan terus melindungi mesin secara tempatan. Sistem 3500 memastikan kegagalan komunikasi tidak mengganggu fungsi perlindungan utama dan trip perkakasan, mengekalkan keselamatan yang berdikari.
