Penyelesaian Masalah Bently Nevada 3500/50M Menunjukkan 0 RPM dengan Poros Berputar

Modul Takometer Bently Nevada 3500/50M-01-01 menyediakan pemantauan kelajuan, pecutan rotor, dan putaran terbalik yang boleh dipercayai untuk mesin kritikal. Walau bagaimanapun, pengendali menghadapi cabaran segera apabila modul memaparkan 0 RPM walaupun poros berputar secara fizikal. Mereka mesti segera menentukan sama ada kesilapan berasal dari sensor kelajuan atau modul pemantau. Dalam industri seperti minyak dan gas atau penjanaan kuasa, petunjuk kelajuan yang salah boleh mencetuskan pemberhentian mesin yang tidak perlu. Oleh itu, pengecaman kesilapan yang pantas mengurangkan masa henti yang mahal dan mengelakkan penggantian komponen sistem kawalan yang mahal secara tidak perlu.

Bagaimana Voltan Jurang Probe Mempengaruhi Gelung Pengesanan Kelajuan

Sistem Sensor Proximitor 133442 menghasilkan isyarat voltan apabila sasaran melewati hujung probe. Untuk modul 3500/50M mengira RPM dengan betul, sensor mesti beroperasi dalam julat linearnya. Pengalaman lapangan menunjukkan bahawa jurang probe yang berlebihan menyebabkan kebanyakan bacaan 0 RPM. Getaran, bracket pemasangan yang longgar, atau putaran rotor boleh mengubah jarak kritikal ini. Output proximitor yang sihat mengekalkan voltan bias DC yang stabil. Jika voltan bias ini melayang di luar julat yang dijangka, modul takometer tidak menerima isyarat denyutan yang sah dan melaporkan 0 RPM.

Isu Amplitud Isyarat Dinamik dan Pengenalan Pencetus

Saluran 3500/50M tidak hanya memantau voltan DC statik. Sebaliknya, ia mengenal pasti peralihan denyutan yang dijana oleh sasaran keyphasor atau roda kelajuan. Probe jarak dekat mungkin kelihatan sihat secara elektrik tetapi menghasilkan amplitud dinamik yang tidak mencukupi. Gigi sasaran yang rosak, pencemaran, atau jurang yang berlebihan boleh menyebabkan isyarat denyutan yang lemah ini. Dalam situasi ini, pemantau menerima input perkakasan tetapi tidak dapat mengesan peristiwa kelajuan dengan boleh dipercayai. Akibatnya, sistem mengeluarkan petunjuk RPM yang berselang-seli atau sifar kepada rangkaian DCS atau PLC yang disambungkan.

Menilai Integriti Input Saluran dan Ketersediaan Sistem

Litar hadapan modul memproses isyarat kelajuan yang masuk sebelum mengira nilai RPM akhir. Walaupun kurang biasa berbanding kegagalan probe, kesilapan berkaitan saluran boleh berlaku dalam rak. Lonjakan voltan sementara, kakisan terminal pendawaian, atau kegagalan sambungan backplane boleh merosakkan litar perlindungan input. Memahami sama ada isyarat sampai ke modul dengan betul adalah penting sebelum menggantikan mana-mana perkakasan. Pengesahan ini mengekalkan ketersediaan yang lebih tinggi untuk keseluruhan automasi kilang dan seni bina keselamatan mesin anda.

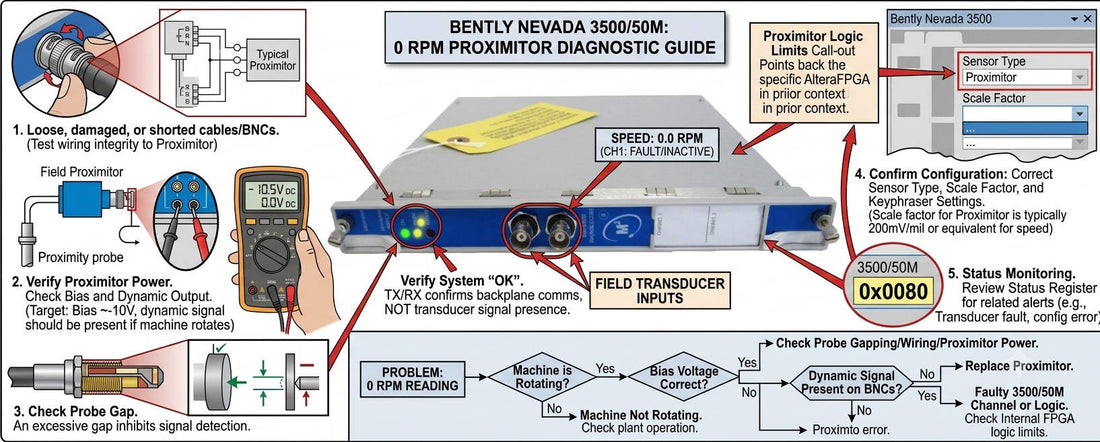

Diagnostik Lapangan: Ujian Voltan Bias dan Pertukaran Saluran

Kaedah diagnostik terpantas melibatkan pengukuran output proximitor dengan multimeter digital di terminal input. Juruteknik harus membandingkan voltan bias DC yang diukur dengan rekod pentauliahan sejarah. Statistik menunjukkan lebih 70% kejadian kelajuan sifar berpunca daripada isu pemasangan probe dan bukan kegagalan pemantau. Jika terdapat saluran kelajuan sihat lain dalam rak, ujian silang memberikan jawapan pantas. Juruteknik boleh memindahkan isyarat probe yang disyaki ke saluran 3500/50M yang diketahui berfungsi untuk mengenal pasti punca sebenar.

Pemerhatian Bentuk Gelombang Osiloskop dan Perlindungan Lonjakan

Osiloskop menyediakan diagnosis paling tepat untuk gelung kelajuan. Isyarat kelajuan yang sihat menunjukkan peralihan denyutan yang stabil dan amplitud konsisten yang sepadan dengan kelajuan poros. Jika bentuk gelombang wujud pada output sensor tetapi hilang di modul, siasat pendawaian. Selain itu, pemasangan luar yang terdedah kepada kilat memerlukan peranti perlindungan lonjakan (SPD) khusus. Kerosakan sementara boleh merosakkan sebahagian litar input modul sambil membiarkan fungsi rak lain beroperasi. Oleh itu, amalan pembumian yang betul mengelakkan pergeseran isyarat secara tiba-tiba.

Kes Aplikasi: Menyelesaikan Pemberhentian Kelajuan Berselang-seli

Sebuah kilang penapisan minyak mengalami gangguan 0 RPM berselang-seli pada pemampat gas utama yang menggunakan modul 3500/50M. Pasukan penyelenggaraan pada mulanya mengesyaki kegagalan kad dalaman. Namun, ujian pertukaran saluran membuktikan saluran pemantau berfungsi dengan sempurna. Sambungan osiloskop mendedahkan bahawa pengembangan terma menyebabkan sasaran poros bergeser cukup jauh untuk menurunkan amplitud denyutan di bawah ambang pencetus modul. Pelarasan jurang probe fizikal menyelesaikan masalah itu secara kekal.
