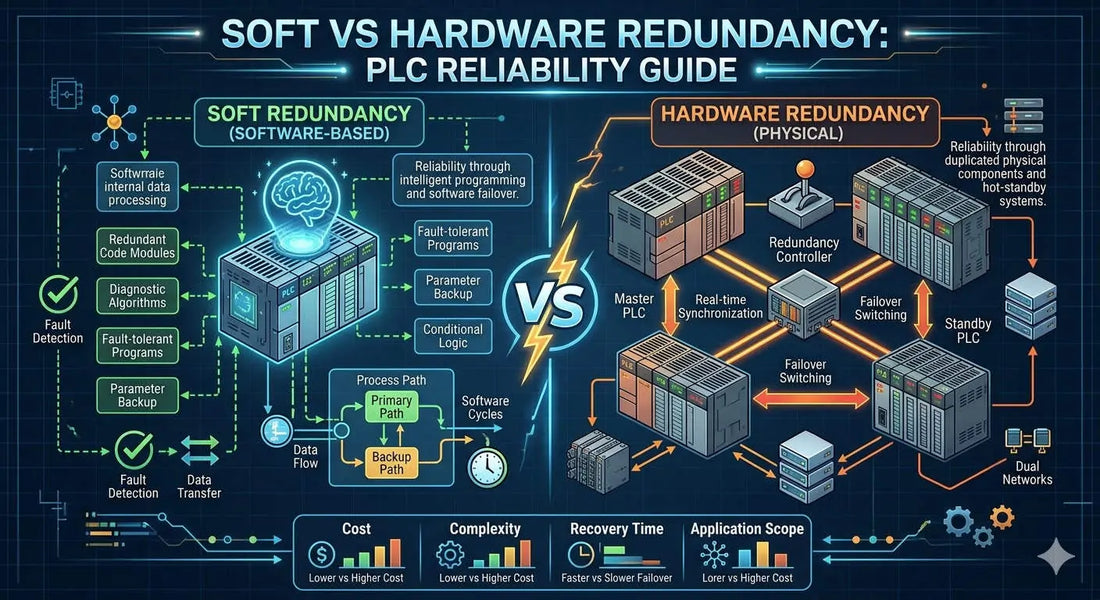

Redundansi Perisian vs. Redundansi Perkakasan: Memaksimumkan Kebolehpercayaan dalam Sistem Kawalan PLC

Memahami Strategi Automasi Industri Tahan Ralat

Dalam automasi industri moden, masa henti sistem secara langsung membawa kepada kerugian kewangan yang besar dan risiko keselamatan. Kedua-dua redudansi perisian dan perkakasan bertujuan untuk meminimumkan gangguan ini, namun mereka menggunakan pendekatan teknikal yang berbeza secara asas. Redundansi perisian bergantung pada logik yang dikendalikan oleh perisian untuk menyelaraskan dua pengawal standard. Sebaliknya, redundansi perkakasan menggunakan CPU khusus, bekalan kuasa, dan backplane berkelajuan tinggi untuk pertukaran segera. Oleh itu, pemilihan antara keduanya bergantung pada keperluan khusus anda untuk kesinambungan proses dan peruntukan bajet.

Perbandingan Kelewatan Pertukaran dan Prestasi Failover

Metik paling kritikal untuk mana-mana sistem redundan adalah kelajuan failover. Redundansi perisian biasanya mengalami kelewatan antara 100 ms hingga beberapa saat, bergantung pada beban rangkaian. Walau bagaimanapun, redundansi perkakasan mencapai pemindahan "tanpa gangguan", sering bertukar dalam masa kurang daripada 10 ms. Untuk proses berterusan seperti penyulingan atau reaktor kimia, walaupun jurang 200 ms boleh mengganggu gelung PID. Oleh itu, penyelesaian perkakasan berkelajuan tinggi adalah penting untuk mengekalkan pembolehubah proses yang stabil dalam persekitaran kritikal.

Penyelarasan Data dan Integriti Rangkaian dalam Persekitaran DCS

Mekanisme penyelarasan berbeza dengan ketara antara dua seni bina ini. Redundansi perisian menyelaraskan data melalui Ethernet standard menggunakan protokol seperti TCP/IP. Redundansi perkakasan menggunakan pautan gentian khusus atau bas berkelajuan tinggi untuk mencerminkan keadaan memori secara deterministik. Malangnya, penyelarasan berasaskan rangkaian terdedah kepada kehilangan paket atau jitter. Oleh itu, redundansi perkakasan kekal sebagai pilihan utama untuk gelung keselamatan terintegrasi di mana prestasi deterministik adalah wajib di bawah piawaian IEC 61508.

Menghapuskan Titik Kegagalan Tunggal (SPOF)

Strategi redundansi perkakasan yang kukuh menghapuskan titik kegagalan tunggal dengan menggandakan setiap komponen kritikal. Ini termasuk rak CPU redundan, bekalan kuasa berganda, dan modul I/O yang dicerminkan. Redundansi perisian menjimatkan kos awal dengan menggunakan infrastruktur standard tetapi sering berkongsi titik kegagalan biasa seperti suis rangkaian. Untuk mencapai ketersediaan tinggi sebenar, jurutera mesti memastikan komponen perkakasan redundan berada pada bekalan kuasa bebas dan segmen rangkaian yang terasing.

Standard Pemasangan dan Penyelenggaraan Praktikal

Pelaksanaan yang berjaya memerlukan pematuhan ketat kepada amalan kejuruteraan terbaik. Untuk redundansi perisian, elakkan mencampurkan trafik penyelarasan dengan aliran data SCADA atau video standard. Suis terurus dengan IGMP snooping adalah penting untuk mengelakkan penyelarasan yang tidak konsisten. Untuk redundansi perkakasan, pastikan bekalan kuasa redundan disambungkan ke sumber UPS berasingan. Di Ubest Automation Limited, kami sering melihat kegagalan lapangan disebabkan oleh versi firmware yang tidak sepadan antara pasangan redundan; sentiasa pastikan versi CPU adalah seragam.

Wawasan Strategik dari Ubest Automation Limited

Dari pengalaman luas kami di Ubest Automation Limited, kami percaya pilihan tidak seharusnya hanya berdasarkan harga pembelian awal. Walaupun redundansi perisian menawarkan peningkatan ketahanan yang kos efektif untuk pembuatan diskret, ia sering gagal memenuhi tuntutan ketat industri proses berisiko tinggi. Apabila automasi kilang bergerak ke arah kembar digital yang lebih kompleks, kebolehpercayaan perkakasan asas menjadi asas untuk semua analitik sekunder. Kami mengesyorkan redundansi perkakasan untuk mana-mana gelung di mana kos satu jam masa henti melebihi perbezaan harga perkakasan.

Untuk nasihat pakar mengenai pemilihan pengawal redundan atau untuk melayari inventori modul ketersediaan tinggi kami, lawati Ubest Automation Limited hari ini.

Senarai Semak Keperluan Teknikal Redundansi

• Kelajuan Failover: Redundansi perkakasan adalah < 10ms; Redundansi perisian adalah > 100ms.
• Piawaian Keselamatan: Gunakan redundansi perkakasan untuk aplikasi keselamatan fungsi bertaraf SIL.
• Reka Bentuk Rangkaian: Laksanakan VLAN untuk trafik penyelarasan perisian bagi mengelakkan perlanggaran data.
• Pengasingan Kuasa: Gunakan dua bekalan UPS bebas untuk semua rak CPU redundan.

Soalan Lazim

S1: Bolehkah saya mencampur model CPU yang berbeza dalam pasangan perkakasan redundan?
Tidak. Redundansi perkakasan memerlukan perkakasan dan versi firmware yang seragam untuk memastikan pencerminan memori yang tepat. Komponen yang tidak sepadan akan menyebabkan ralat penyelarasan atau menghalang CPU sandaran daripada mengambil alih semasa kegagalan.

S2: Adakah redundansi perisian mencukupi untuk loji rawatan air asas?
Secara amnya, ya. Oleh kerana proses rawatan air biasanya mempunyai masa tindak balas yang perlahan, failover 1-2 saat dari redundansi perisian sering boleh diterima. Ini membolehkan pengurangan kos perkakasan yang ketara berbanding sistem reaktor kimia berkelajuan tinggi.

S3: Adakah redundansi perkakasan melindungi daripada pepijat perisian?
Tidak. Redundansi perkakasan melindungi daripada kegagalan fizikal. Jika terdapat ralat logik atau "bug" dalam kod, kedua-dua CPU kemungkinan akan melaksanakan logik yang sama yang salah secara serentak. Ujian perisian yang kukuh kekal sebagai keperluan penting yang berasingan.

Senario Aplikasi: Pemprosesan Batch Kimia

Dalam peningkatan kilang kimia baru-baru ini, fasiliti menggantikan sistem redundansi perisian dengan seni bina redundansi perkakasan. Sebelum ini, kesesakan rangkaian menyebabkan kelewatan 3 saat semasa kegagalan CPU, mengakibatkan batch yang rosak bernilai $50,000. Sistem perkakasan baru kini melakukan pemindahan tanpa gangguan dalam 8 ms, memastikan bahawa walaupun semasa kegagalan utama, batch diteruskan tanpa satu pun kedudukan injap berubah secara tidak dijangka.
