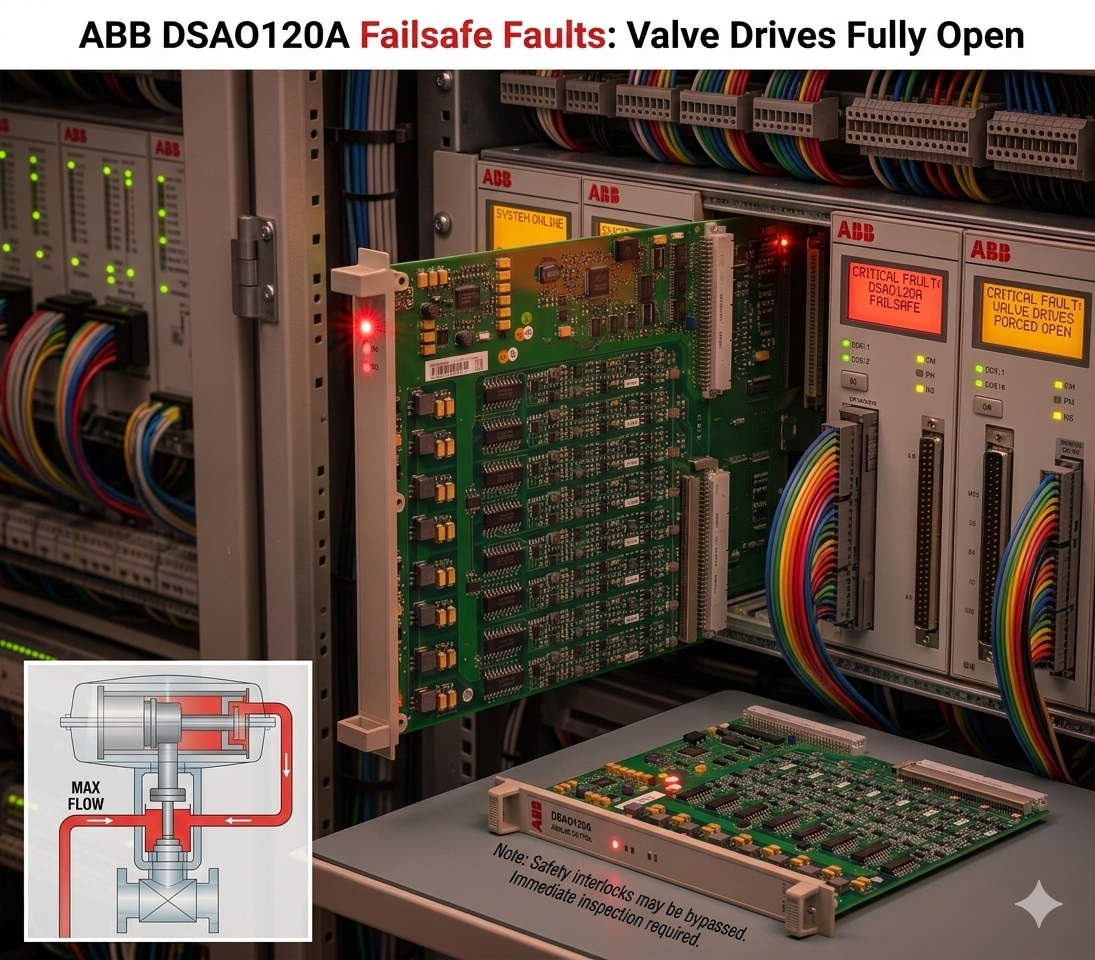

Penyelesaian Masalah Kesalahan Failsafe ABB DSAO120A pada Injap Kawalan Proses

Dalam projek ABB DCS, jurutera sering menggunakan modul output analog ABB DSAO120A untuk gelung injap kawalan pneumatik 4–20 mA. Susunan ini secara rutin digunakan untuk operasi kritikal dalam unit penapisan, skid dos kimia, dan sistem pembakaran dandang. Namun, masalah biasa di lapangan berlaku apabila Nilai Failsafe yang dikonfigurasikan gagal bertindak semasa penutupan pengawal. Sebaliknya daripada bergerak ke posisi selamat, injap terbuka sepenuhnya kepada output 100%. Tingkah laku ini biasanya berpunca daripada mod saluran yang tidak sepadan, tetapan posisi pintar, atau muat turun firmware yang tidak diselaraskan dalam infrastruktur sistem kawalan yang lebih luas.

Nilai Teras Mekanisme Failsafe Gelung yang Boleh Diramal

Tujuan utama mekanisme failsafe DSAO120A adalah untuk mengekalkan keselamatan loji semasa gangguan komunikasi besar atau kesalahan pengawal. Dalam kemudahan petrokimia dan gas, posisi gagal yang salah boleh menyebabkan lonjakan tekanan cepat atau ketidakstabilan reaktor. Contohnya, saluran stim biasanya memerlukan keadaan Fail Close, manakala jaket penyejuk memerlukan profil Fail Open. Jika modul secara tidak dijangka tepu kepada 20 mA apabila CPU berhenti, injap melaksanakan arahan buka penuh. Pergerakan tidak dijangka ini boleh membawa kepada akibat bencana dalam gelung PID kaskad kompleks di seluruh rangkaian automasi kilang anda.

Mod Operasi Saluran Menentukan Kejayaan Failsafe

Banyak juruteknik perkakasan menganggap bahawa parameter failsafe yang dikonfigurasikan akan sentiasa mengatasi gelung analog semasa beku CPU. Sebenarnya, tingkah laku fizikal bergantung sepenuhnya pada mod operasi saluran aktif yang dipilih dalam perisian. Pilihan biasa termasuk Tahan Nilai Terakhir, Nilai Failsafe Ditakrif, dan Output Dinonaktifkan. Jika pangkalan data kejuruteraan menetapkan had failsafe tetapi saluran kekal pada Tahan Nilai Terakhir, perkakasan mengekalkan arus langsung sebelumnya. Oleh itu, jika pemproses gagal semasa urutan permintaan tinggi, injap kawalan terkunci dalam keadaan buka penuh.

Bagaimana Posisi Luar Mentafsir Gelung Isyarat Rosak

Modul perkakasan DSAO120A tidak selalu menjadi punca utama tindakan strok penuh yang tidak dijangka. Banyak posisi pneumatik pintar dan penukar I/P mempunyai strategi kesalahan bebas yang diaktifkan apabila arus jatuh di bawah ambang. Contohnya, beberapa posisi Fisher atau Siemens SIPART lama mentafsir keadaan output-dinonaktifkan atau impedans tinggi sebagai putus gelung total. Akibatnya, logik pneumatik dalaman menggerakkan injap ke posisi mekanikal lalai tanpa mengira niat PLC. Oleh itu, jurutera mesti menyelaraskan strategi kesalahan DCS dengan arah pemulangan spring penggerak.

Menyelaraskan Piawaian NAMUR NE43 dengan Julat Isyarat

Piawaian NAMUR NE43 menyediakan garis panduan ketat untuk arus kesalahan instrumen, mentakrifkan nilai di bawah 3.6 mA sebagai kerosakan julat rendah. Jika jurutera automasi salah mengkonfigurasi nilai penurunan keselamatan kepada 0 mA, posisi pintar sering menandakan kesalahan wayar putus. Untuk mengelakkan isyarat bertentangan, piawaian automasi industri moden mengesyorkan menggunakan arus bersih 3.8 mA untuk pelaksanaan Fail Close. Sebaliknya, tetapan 20.5 mA memberikan tindak balas Fail Open yang selamat. Keserasian asas ini mengelakkan gelung mencari, trip interlock keselamatan palsu, dan amaran maklum balas posisi semasa but semula.

Senario Aplikasi: Perlindungan Gelung Anti-Lonjakan

Semasa pengubahsuaian sistem kawalan di kemudahan dos kimia, pengawal sandaran gagal mengambil alih gelung analog dengan segera. Penurunan singkat ini menyebabkan saluran DSAO120A kehilangan isyarat selama 400 milisaat. Posisi injap kawalan yang disambungkan mentafsir penurunan ini sebagai wayar putus dan segera memaksa penggerak terbuka sepenuhnya. Dengan mengubah kelewatan penapis posisi dan melaraskan tahap kesalahan NAMUR kepada 3.8 mA, pasukan berjaya menghapuskan tingkah laku trip sementara.
