Penyelesaian Masalah Amaran Had Perkakasan Tinggi Semua Saluran Papan Termokopel IS200VTCCH1CBB
Dalam sistem GE EX2100 dan Mark VI/Mark VIe, papan IS200VTCCH1CBB mengurus pemerolehan isyarat termokopel. Apabila pengawal mencetuskan amaran "Had Perkakasan Tinggi Semua Saluran", jurutera sering mengesyaki sensor terbakar. Namun, pengalaman lapangan menunjukkan kesalahan sistemik ini biasanya menunjukkan kegagalan voltan rujukan analog (VREF). Berbeza dengan isu saluran tunggal, ralat semua saluran menunjukkan bahawa seluruh rantaian pemerolehan telah berubah serentak. Dalam loji penjanaan kuasa dan petrokimia, gangguan ini boleh menyebabkan trip palsu dan masa henti yang mahal dalam sistem kawalan kritikal anda.
Nilai Teras Aplikasi dalam Persekitaran Perindustrian
IS200VTCCH1CBB menyediakan pemerolehan data termokopel pelbagai saluran yang sangat stabil untuk turbin, pemampat, dan sistem HRSG. Nilai terasnya melangkaui sekadar membaca suhu proses. Kad ini memastikan pengukuran millivolt tahap rendah yang tepat dalam persekitaran elektrik yang bising. Selain itu, ia mengekalkan pampasan sambungan sejuk yang tepat merentasi perubahan suhu persekitaran. Dalam industri berat, bacaan suhu yang tidak stabil secara langsung menjejaskan kecekapan pembakaran dan pematuhan pelepasan. Oleh itu, mengekalkan integriti papan ini adalah penting untuk keselamatan automasi industri secara keseluruhan.
Kestabilan Voltan Rujukan dan Integriti VREF
Input termokopel beroperasi dalam julat millivolt yang sangat kecil. Penukar Analog-ke-Digital (ADC) di papan memproses isyarat ini menggunakan rel voltan rujukan yang tepat. Jika litar VREF terpesong, runtuh, atau menghasilkan bunyi frekuensi tinggi, ADC akan tepu dengan cepat. Akibatnya, pengawal mentafsir setiap input analog sebagai keadaan melebihi julat. Punca biasa termasuk IC rujukan yang gagal atau kapasitor elektrolitik yang menua berhampiran pengawal. Ketidakstabilan dalam rel kuasa analog ±15V juga boleh mencetuskan kod ralat menyeluruh ini.
Pengasingan Hadapan Analog di Bawah Keadaan EMI Tinggi
Reka bentuk pengasingan papan ini melindungi isyarat termokopel yang rapuh daripada bunyi peti yang kuat. Namun, gangguan elektromagnetik yang melampau boleh memintas penebatan yang lemah. Persekitaran seperti peti penyuntik EX2100 atau pemasangan VFD besar menghasilkan bunyi mod biasa yang besar. Jika infrastruktur pembumian gagal, bunyi ini disuntik ke semua saluran serentak. Akibatnya, pengendali melihat lonjakan suhu tiba-tiba dan trend yang berubah-ubah. Apabila ralat berlaku hanya semasa permulaan turbin atau penyalaan penyuntik, syaki EMI dan bukan sensor yang rosak.
Prestasi Pampasan Sambungan Sejuk dan Offsets Seragam
Papan bergantung pada sensor pampasan sambungan sejuk khusus untuk menentukan nilai proses akhir. Jika mekanisme rujukan ini gagal sepenuhnya, setiap bacaan termokopel berubah serentak. Ini menghasilkan offset suhu seragam merentasi gelung proses yang berbeza sama sekali. Pengendali mungkin kemudian salah mengesyaki sensor lapangan itu sendiri. Dalam aplikasi relau penapisan, walaupun ralat kecil 15°C menjejaskan penyelarasan pembakaran. Oleh itu, laluan pampasan yang disahkan adalah kritikal untuk automasi kilang berprestasi tinggi dan kecekapan terma.
Panduan Pemasangan dan Penyelenggaraan Lapangan
- ✅ Pengesahan Kuasa: Ukur rel analog +5V, ±15V, dan titik ujian VREF sebelum menukar perkakasan.
- ⚙️ Pembumian Pelindung: Tamatkan pelindung kabel termokopel hanya di satu hujung untuk mengelakkan arus gelung bumi.
- 🔧 Pengasingan Kabel: Pisahkan laluan sensor voltan rendah daripada dulang pendawaian penyuntik atau pencucuh kuasa tinggi.
- 📈 Audit Pencemaran: Periksa kehadiran garam, kakisan sulfur, atau kelembapan berhampiran blok terminal.
Pandangan Pakar dari Ubest Automation Limited
Di Ubest Automation Limited, kami menekankan bahawa menggantikan perkakasan secara membuta tuli sering menyembunyikan isu sebenar pada tahap sistem. Riak bekalan kuasa daripada unit kuasa backplane yang menua sering menyebabkan amaran had perkakasan palsu. Jika anda memasang IS200VTCCH1CBB baru dalam peti yang bising, kesalahan itu mungkin akan kembali. Kami mencadangkan menggunakan osiloskop mudah alih untuk mengesahkan ketulenan rel sebelum menghakimi papan. Metodologi ini menjimatkan masa dan mengekalkan modal dalam susunan DCS yang kompleks.
Untuk mendapatkan bahagian GE Mark VI yang boleh dipercayai atau berunding dengan pasukan teknikal kami, lawati Ubest Automation Limited. Kami menyediakan penyelesaian yang memastikan mesin berat anda beroperasi dengan selamat.

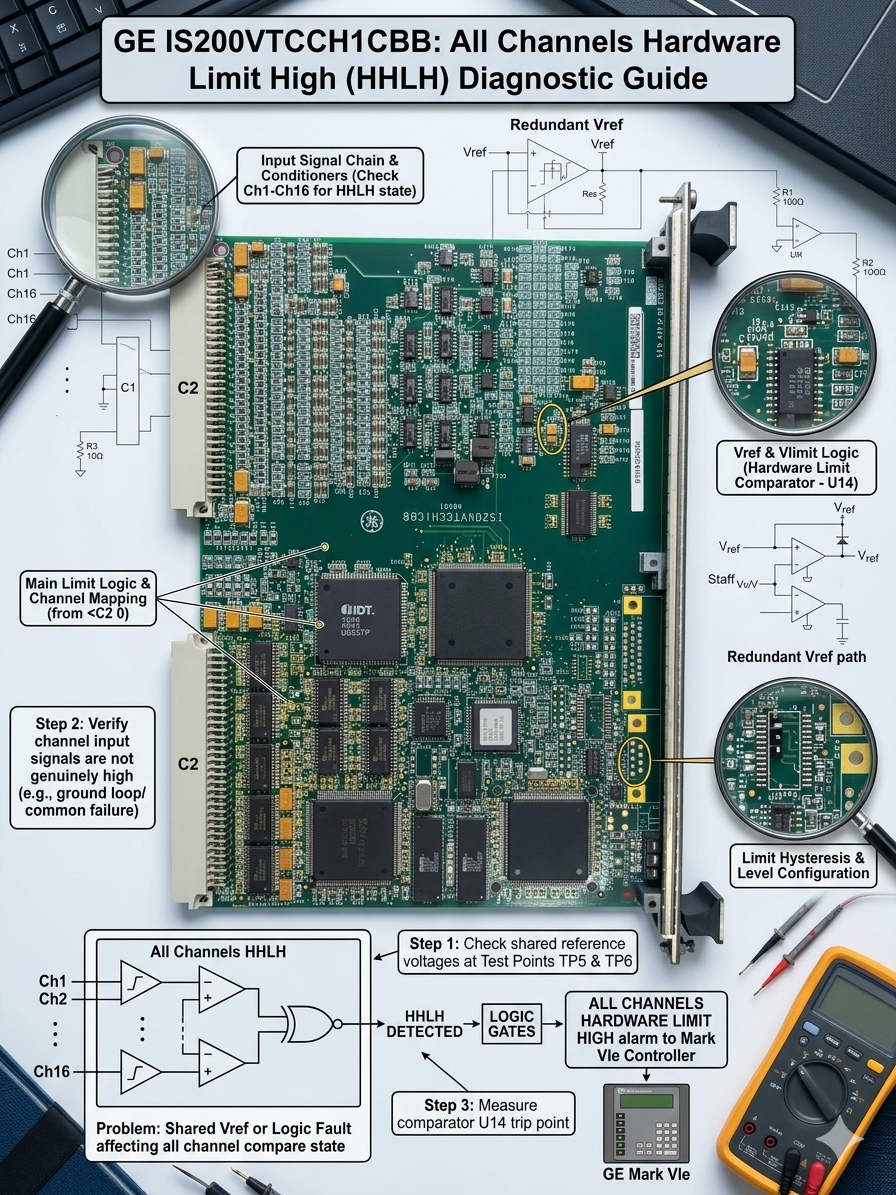

Matriks Urutan Diagnostik
| Item Pemeriksaan | Keputusan Tipikal | Punca Akar Kemungkinan |
|---|---|---|
| Saluran tunggal tinggi sahaja | Amaran sensor tempatan | Termokopel terbuka atau wayar lapangan putus |
| Semua saluran tinggi serta-merta | Ralat analog sistemik | Runtuhan VREF atau kegagalan rujukan ADC |
| Amaran muncul semasa permulaan | Corak EMI diperhatikan | Perlindungan lemah atau masalah pembumian peti |
| Saluran berubah secara beransur-ansur | Trend analog menua | Kemerosotan terma kapasitor di papan |
Soalan Lazim Teknikal
Jika sistem telah beroperasi secara berterusan lebih dari 10 tahun, penggantian penuh adalah lebih selamat. Komponen analog ketepatan akan terpesong secara kekal dengan usia. Selain itu, papan yang dibaiki sering gagal ujian kestabilan suhu tinggi, yang menimbulkan risiko untuk gelung perlindungan turbin kritikal.
Anda mesti mengesahkan semakan firmware tertentu, konfigurasi papan terminal, dan firmware pek I/O. Penggantian membuta tuli tanpa pengesahan perisian sering memperkenalkan ketidakpadanan kalibrasi atau ralat pemetaan saluran ke dalam seni bina sedia ada anda.
Boleh. Di loji pantai atau kimia, deposit garam atau sulfur mencipta laluan kebocoran merentasi jejak PCB. Pencemaran ini mengubah rangkaian rintangan di sekitar IC rujukan ketepatan, menyebabkan ADC tepu walaupun IC itu sendiri sihat.
