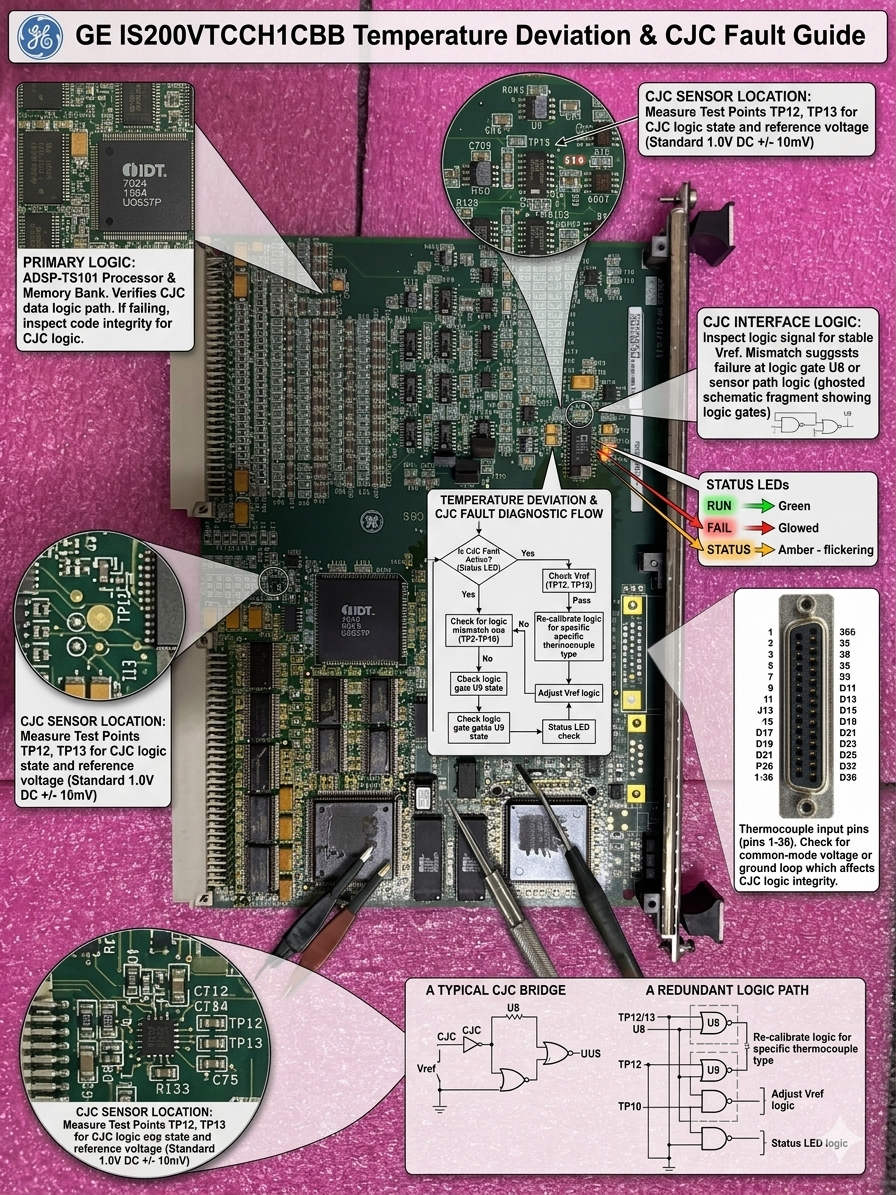

Menganalisis Penyimpangan Suhu yang Disebabkan oleh Sensor CJC Litar Terbuka GE IS200VTCCH1CBB

Papan input termokopel GE IS200VTCCH1CBB menyediakan pemerolehan suhu kritikal untuk sistem kawalan EX2100, Mark VI, dan Mark VIe. Ia menggunakan termistor terbina dalam untuk melaksanakan Pengimbangan Sambungan Sejuk (CJC) dengan mengukur suhu persekitaran terminal. Walau bagaimanapun, litar rintangan CJC yang rosak tidak menghasilkan penyimpangan suhu yang tetap dan boleh diramalkan. Sebaliknya, sistem sama ada mencetuskan status amaran "Kualiti Buruk" atau menghasilkan penyimpangan statik yang besar. Penyimpangan ini biasanya sepadan dengan suhu persekitaran terminal semasa, mewujudkan risiko serius dalam gelung automasi industri berprestasi tinggi.

Kesan Pergerakan Pengimbangan Sambungan Sejuk terhadap Perlindungan Turbin

Termokopel secara semula jadi mengukur perbezaan voltan antara dua sambungan dan bukannya metrik terma mutlak. Oleh itu, suhu akhir yang diproses adalah bacaan millivolt mentah termokopel ditambah nilai CJC. Jika termistor CJC rosak, input penukar analog-ke-digital (ADC) sering bergerak ke had atasnya. Akibatnya, pergerakan ini memaksa offset suhu seragam merentasi semua saluran berkaitan serentak. Dalam kawalan ekzos turbin gas, walaupun penyimpangan 15°C boleh menyebabkan amaran penyebaran palsu, penolakan beban tidak dijangka, atau kestabilan pembakaran yang rosak.

Meningkatkan Pengasingan Saluran dan Kestabilan Isyarat terhadap Gangguan

Papan siri VTCCH menangkap isyarat pada tahap mikrovolt yang sangat sensitif terhadap gangguan elektrik luaran. Masalah biasa di loji termasuk beberapa titik pembumian pada pelindung termokopel dan laluan selari bersebelahan talian kuasa tinggi. Kesilapan ini memperkenalkan gelung bumi yang menyebabkan lonjakan suhu tiba-tiba dan tingkah laku saluran yang tidak menentu. Oleh itu, juruteknik lapangan mesti melaksanakan konfigurasi pembumian titik tunggal untuk semua kabel terma. Mengelakkan kedekatan dengan pemacu motor berat juga penting untuk mengekalkan prestasi puncak dalam pemasangan automasi kilang moden.

Mengurus Penyimpangan Suhu Kabinet Kawalan Persekitaran

Banyak jurutera tapak memantau diagnostik pemproses pusat tetapi sering mengabaikan pembentukan haba dalaman kabinet kawalan. Semasa bulan musim panas, kabinet kawalan tertutup boleh mencapai suhu dalaman melebihi 55°C dengan mudah. Pendedahan suhu tinggi berterusan menyebabkan pergerakan rintangan jangka panjang dalam komponen CJC lama dari masa ke masa. Isu ini menghasilkan pergerakan bacaan seragam perlahan merentasi pelbagai saluran sebelum sebarang amaran diagnostik dicetuskan. Akibatnya, pengendali melihat bacaan sedikit meningkat semasa kalibrasi rutin, menyembunyikan kemerosotan perkakasan tersembunyi dalam DCS.

Mencegah Kegagalan Getaran Tinggi pada Skid Turbin

Zon getaran tinggi berhampiran skid pemampat sering melonggarkan sambungan terminal, menghasilkan isyarat mikro-voltan palsu yang meniru turun naik suhu. Untuk mencegah ini, pasukan penyelenggaraan harus menggunakan blok terminal klip spring dan bukannya reka bentuk jenis skru standard. Selain itu, menjalankan pemeriksaan pengimejan terma tahunan merentasi blok terminal membantu mengenal pasti sambungan longgar sebelum kegagalan berlaku. Penggabungan pendawaian tembaga dan aluminium mesti dielakkan untuk mengelakkan kakisan galvanik. Amalan ini menjamin gelung perlindungan kritikal anda menerima data lapangan yang stabil dan tidak tercemar.

Protokol Penyelenggaraan Selamat untuk Papan Analog Impedans Tinggi

Reka bentuk IS200VTCCH1CBB mempunyai impedans input yang sangat tinggi merentasi semua saluran analognya. Oleh itu, melaksanakan operasi sambung hidup pada terminal termokopel aktif boleh dengan mudah memperkenalkan pelepasan statik yang merosakkan ke dalam ADC. Juruteknik mesti sentiasa mematikan rak tempatan dan memakai tali pergelangan tangan ESD yang disahkan semasa penggantian kad. Selepas pemasangan perkakasan, jurutera mesti melaksanakan penyegerakan semula konfigurasi I/O penuh dalam perisian. Disiplin ini memastikan integriti data seluruh sistem dan mengelakkan bit kualiti rosak semasa operasi dalam talian.

Senario Aplikasi: Menyelesaikan Ralat Suhu Ekzos

Sebuah loji kuasa kitaran gabungan mengalami peningkatan mendadak sebanyak 25°C merentasi semua penunjuk suhu ekzos turbin gas. Pasukan operasi pada mulanya mengesyaki anomali corak pembakaran yang tidak dijangka di dalam ruang turbin. Walau bagaimanapun, pemeriksaan fizikal mendedahkan kegagalan litar terbuka dalam litar CJC pada blok terminal. Penggantian kad antara muka segera memulihkan faktor pampasan yang betul, mengelakkan urutan penutupan paksa yang mahal.
