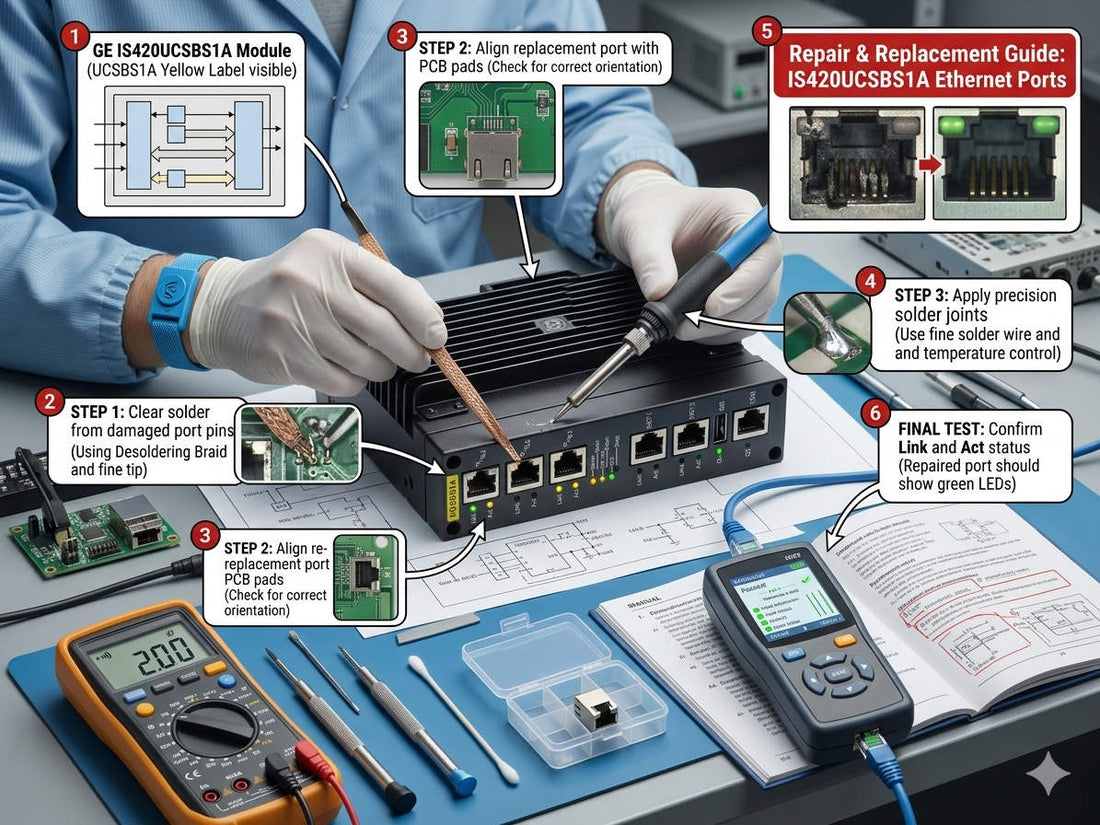

IS420UCSBS1A Pembaikan Ethernet: Memperbaiki Kegagalan Antara Muka IONet dan UDH

IS420UCSBS1A berfungsi sebagai pengawal papan tunggal UCSB teras dalam seni bina kawalan GE Mark VIe. Dalam pemasangan turbin gas dan kemudahan penjanaan kuasa, antara muka Ethernet IONet dan UDH mengurus komunikasi masa nyata. Antara muka ini menyelaraskan pertukaran data HMI dan gelung perlindungan turbin kritikal. Walau bagaimanapun, lonjakan elektrik atau kesalahan pembumian yang teruk boleh merosakkan port Ethernet fizikal dengan teruk. Oleh kerana litar PHY Ethernet terletak terus pada papan utama pengawal, penggantian port yang mudah jarang boleh dilakukan. Oleh itu, jurutera biasanya perlu menggantikan keseluruhan papan pengawal untuk memulihkan kesinambungan proses dalam sistem kawalan anda.

Memahami Seni Bina Papan Utama Terpadu IONet dan UDH

IS420UCSBS1A mengintegrasikan pelbagai antara muka Ethernet industri terus pada papan pemproses terbenamnya. Reka bentuk monolitik ini secara dramatik mengurangkan latensi komunikasi deterministik dan meningkatkan kestabilan penyegerakan di seluruh rangkaian automasi kilang. Walau bagaimanapun, struktur ini menyukarkan penyelenggaraan perkakasan apabila kerosakan fizikal berlaku. Cip PHY yang terbakar, transformer isolasi yang gagal, atau pin RJ45 yang berkarat memerlukan pertukaran pengawal sepenuhnya. Kegagalan satu port boleh mengganggu pertukaran data rakan-ke-rakan dan mencetuskan tamat masa komunikasi pek I/O yang fatal. Oleh itu, mengekalkan papan ganti yang utuh adalah kritikal untuk mengelakkan masa henti turbin yang bencana.

Menganalisis Jitter Komunikasi Deterministik dan Kehilangan Pek

Pengawal UCSB memerlukan sambungan Ethernet yang sangat stabil dengan jitter hampir sifar untuk mengurus gelung kawalan pembakaran yang kompleks. Antara muka Ethernet yang rosak secara fizikal mungkin masih menyalakan lampu pautannya sambil menghasilkan ralat semak kebolehlulusan kitaran (CRC) yang senyap. Kehilangan pek ini menyebabkan ketidakstabilan rundingan automatik dan ribut siaran rangkaian yang tidak dijangka. Pengendali sering salah mendiagnosis kemerosotan perkakasan ini sebagai anomali perisian. Selain itu, komponen isolasi magnetik yang rosak sering beroperasi secara normal di bawah beban rendah tetapi gagal sepenuhnya semasa permulaan turbin kritikal atau urutan penyegerakan. Oleh itu, mengesahkan kesihatan pek mentah adalah penting sebelum mengubah suai suis rangkaian huluan.

Memetakan Bahaya Persekitaran dan Punca Utama Kegagalan Port

Kabinet kawalan turbin mendedahkan elektronik sensitif kepada gangguan elektromagnetik (EMI) yang kuat dan getaran struktur berterusan. Persekitaran keras ini mempercepatkan keletihan perkakasan pada komponen rangkaian standard. Audit lapangan menunjukkan bahawa peratusan signifikan penggantian pengawal berpunca daripada tekanan elektrik yang boleh dicegah. Semak jadual di bawah untuk menganalisis mekanisme kegagalan tipikal dalam persekitaran campuran voltan tinggi:

Untuk mengurangkan risiko ini, jurutera harus memasang pelindung lonjakan Ethernet industri luaran dan menggunakan kabel CAT6 berperisai. Penambahan mudah ini membentuk sistem pertahanan kukuh untuk seni bina automasi industri anda yang lebih luas.

Diagnostik Pra-Penggantian: Membezakan Kerosakan Fizikal dan Logik

Jurutera lapangan mesti membezakan antara kemusnahan perkakasan fizikal sebenar dan kesilapan konfigurasi logik asas sebelum mengisytiharkan pengawal rosak. Diagnostik suis terurus memberikan pandangan segera tentang kesihatan port dengan mengesan kiraan pek ralat masa nyata. Selain itu, konfigurasi dupleks yang salah atau bekalan kuasa suis yang rosak sering meniru kerosakan papan fizikal. Jika pemeriksaan menunjukkan perubahan warna fizikal atau tanda kepanasan berhampiran transformer rangkaian, penggantian papan utama menjadi tidak dapat dielakkan. Memaksa pengawal yang merosot kekal dalam talian menjejaskan margin keselamatan seluruh platform DCS anda.

Protokol Penyelenggaraan Selamat dan Prosedur Sandaran Konfigurasi

Walaupun piawaian rangkaian moden secara teori membenarkan hot plugging, persekitaran turbin industri menghadirkan risiko voltan transient yang besar. Memutuskan talian komunikasi semasa penyegerakan penjana boleh menyebabkan lonjakan voltan yang merosakkan litar PHY. Juruteknik berpengalaman memutuskan kuasa kabinet dan melepaskan elektrik statik tempatan sebelum menyentuh mana-mana antara muka rangkaian. Selain itu, jurutera mesti melakukan sandaran perisian menyeluruh sebelum mengeluarkan IS420UCSBS1A. Anda mesti mengarkibkan fail projek ToolboxST aktif, penugasan IP, dan parameter penyegerakan redundansi untuk memastikan pemulihan berjaya.

Kes Aplikasi: Menyelesaikan Pembatalan Redundansi di Loji Kuasa

Sebuah kemudahan kuasa kitaran gabungan mengalami amaran penyegerakan redundansi berulang pada platform kawalan Mark VIe mereka. Walaupun lampu port fizikal kekal aktif, diagnostik suis mendedahkan ribuan pek keluar yang rosak berasal dari pengawal UCSB utama. Audit elektrik menyeluruh mengesan kerosakan berpunca daripada lonjakan voltan tinggi yang memintas pembumian panel. Kemudahan tersebut menyelesaikan ketidakstabilan dengan memasang pengawal pengganti IS420UCSBS1A yang disahkan dan menambah modul isolasi gentian optik pada talian luaran.
