Mengurus Arus Bocor dalam Modul Output Digital Honeywell CC-PDOD51
Modul output digital Honeywell CC-PDOD51 memainkan peranan penting dalam persekitaran DCS moden dengan menggerakkan aktuator lapangan seperti solenoid dan relay. Dalam industri berisiko tinggi seperti minyak dan gas atau pemprosesan kimia, memastikan isyarat "hidup/mati" yang jelas adalah sangat penting untuk keselamatan. Walaupun modul ini menawarkan kebolehpercayaan dan pengasingan yang tinggi, jurutera mesti memahami satu ciri fizikal khusus: arus bocor. Faktor ini kritikal apabila mengintegrasikan modul dengan beban berimpedans tinggi untuk mengelakkan pengaktifan tidak sengaja.

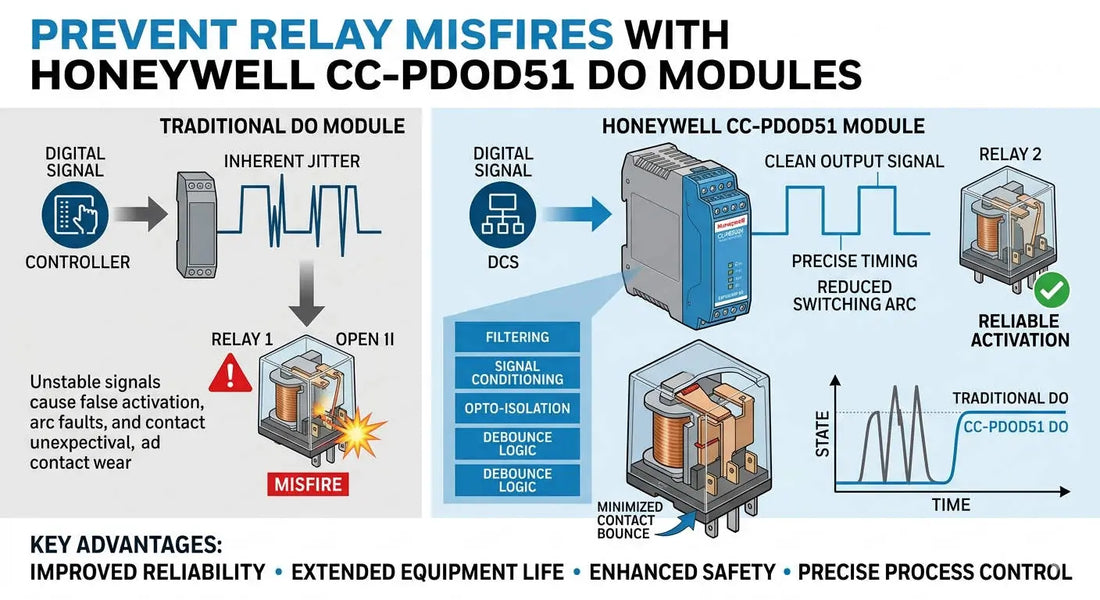

Realiti Teknikal Arus Bocor dalam Output Solid-State
CC-PDOD51 menggunakan struktur solid-state atau berasaskan transistor dan bukannya kontak mekanikal. Oleh itu, sejumlah kecil arus—diukur dalam mikroamp atau miliamp—mengalir walaupun output berada dalam keadaan "MATI". Arus bocor ini biasanya tidak memberi kesan pada peranti berimpedans rendah seperti solenoid tugas berat. Namun, relay berimpedans tinggi atau relay solid-state (SSR) mungkin menganggap arus baki ini sebagai isyarat "HIDUP". Akibatnya, relay mungkin bergetar atau gagal terputus, terutamanya dalam persekitaran lembap atau suhu tinggi.
Mengoptimumkan Keserasian Beban dan Kapasiti Pemanduan
Modul 24VDC ini biasanya menyediakan output sumber dengan kapasiti pemanduan sekitar 0.5A setiap titik. Pemilihan jenis beban yang betul memberi kesan langsung kepada kestabilan sistem automasi kilang anda. Di Ubest Automation Limited, data lapangan kami menunjukkan bahawa memandu relay berkuasa rendah secara langsung (di bawah 0.5W) meningkatkan risiko kerosakan. Oleh itu, kami mengesyorkan menggunakan relay perantara dengan kuasa gegelung yang lebih tinggi. Sebagai alternatif, menambah "beban palsu" membantu memastikan voltan output turun di bawah ambang pelepasan relay apabila dimatikan.
Meningkatkan Kestabilan Sistem melalui Pengasingan dan Pembumian
Honeywell mereka modul ini dengan pengasingan saluran atau kumpulan yang kukuh untuk menghalang gangguan mod biasa. Pengasingan ini secara signifikan meningkatkan masa operasi sistem dengan mengelakkan gelung bumi menjejaskan logik pengawal. Walau bagaimanapun, pengasingan sahaja tidak menghapuskan arus bocor kerana ia adalah sifat perkakasan yang semula jadi. Untuk mengekalkan integriti isyarat, jurutera harus memisahkan kabel output digital daripada talian analog yang sensitif. Selain itu, menggunakan kabel berperisai dengan pembumian titik tunggal secara berkesan mengurangkan risiko pencetus sporadik yang disebabkan oleh EMI luaran.
Strategi Lapangan Terbukti untuk Mencegah Pengaktifan Tidak Sengaja
Jika anda menghadapi relay yang kekal bertenaga selepas arahan "MATI," arus bocor kemungkinan besar penyebabnya. Untuk menyelesaikan masalah ini, anda boleh memasang resistor peluntur (biasanya 10kΩ hingga 47kΩ) secara selari dengan beban. Resistor ini menyediakan laluan untuk arus bocor diserap dengan selamat. Selain itu, sentiasa pasang diod flyback apabila memandu beban induktif untuk melindungi transistor modul daripada lonjakan voltan. Perincian reka bentuk kecil ini sering membezakan sistem kawalan yang boleh dipercayai daripada yang sering mengalami kesalahan "hantu".
Keperluan Teknikal Kejuruteraan
- ✅ Penilaian Beban: Sahkan bahawa arus gegelung relay melebihi ambang arus bocor minimum modul.
- ⚙️ Perlindungan Litar: Gunakan diod flyback untuk semua gegelung relay induktif bagi mengelakkan kerosakan transistor.
- 🔧 Mitigasi Gangguan: Kekalkan pemisahan fizikal antara pendawaian kuasa dan isyarat dalam dulang kabel.
- 📈 Semakan Kestabilan: Pasang resistor peluntur jika menggunakan input solid-state yang sangat sensitif.
Pandangan Pakar dari Ubest Automation Limited
Dari perspektif kami di Ubest Automation Limited, CC-PDOD51 adalah lonjakan maju yang sangat baik berbanding modul relay mekanikal tradisional. Walaupun relay mekanikal akhirnya haus, CC-PDOD51 menawarkan jangka hayat suis yang hampir tidak terhingga. Isu "arus bocor" bukanlah kecacatan tetapi ciri suis elektronik berkelajuan tinggi. Dengan mengikuti piawaian IEC 61508 untuk sistem berkaitan keselamatan dan melakukan pengesahan gelung semasa pentauliahan, jurutera dapat memanfaatkan sepenuhnya jangka hayat modul ini tanpa mengorbankan keselamatan.
Untuk komponen Honeywell berkualiti tinggi dan panduan teknikal profesional, lawati Ubest Automation Limited. Kami menyediakan perkakasan yang boleh dipercayai dan kepakaran yang diperlukan untuk memastikan sistem automasi industri anda beroperasi dengan lancar.
Senario Aplikasi: Antara Muka Selamat dengan SSR
Dalam projek dandang industri baru-baru ini, seorang pelanggan menggunakan modul CC-PDOD51 untuk mengaktifkan relay solid-state berkelajuan tinggi. Disebabkan impedans input SSR yang tinggi, ia kekal separa aktif walaupun arahan DCS adalah "MATI." Dengan mengintegrasikan resistor peluntur 22kΩ ke dalam blok terminal, pasukan kami berjaya mengatasi arus bocor, mencegah kejadian tekanan berlebihan yang berpotensi.
Soalan Lazim
Ya, dengan ketara. Kerana ia tidak mempunyai bahagian bergerak, ia tidak mengalami hakisan kontak atau keletihan mekanikal. Ini menjadikannya sesuai untuk aplikasi suis frekuensi tinggi. Walau bagaimanapun, anda mesti mengambil kira arus bocor yang tidak wujud dalam modul "kontak kering" mekanikal lama.
Anda perlu memastikan voltan di gegelung relay kekal di bawah voltan "harus lepaskan" relay tersebut. Secara amnya, resistor yang menarik 5 hingga 10 kali arus bocor sudah mencukupi. Untuk sistem 24VDC standard, resistor 1W antara 10kΩ dan 22kΩ biasanya memberikan margin keselamatan yang boleh dipercayai.
Ia sering digunakan dalam sistem keselamatan, tetapi reka bentuk mesti mengambil kira keadaan "gagal ke mati". Anda mesti melakukan pengiraan gelung untuk memastikan arus bocor tidak dapat mengekalkan beban dalam keadaan "aktif" semasa kecemasan. Sentiasa rujuk manual keselamatan Honeywell untuk data pematuhan IEC 61508 yang spesifik.
