Menyelesaikan Masalah Gelung Boot Pengawal GE Mark VIe IS420UCSCH1B

Pengawal GE Mark VIe IS420UCSCH1B berfungsi sebagai nod pengkomputeran utama dalam sistem kawalan turbin kritikal. Walau bagaimanapun, gangguan kuasa yang tidak dijangka atau kerosakan memori flash boleh mencetuskan kitaran reboot ujian kendiri berterusan. Gelung boot ini mengganggu komunikasi antara pek I/O dan rangkaian DCS pusat. Akibatnya, sistem kehilangan redundansi pengawal dan paparan HMI terhenti. Dalam sektor penjanaan kuasa dan minyak atau gas, kesilapan ini berisiko menyebabkan waktu henti tidak dirancang yang bencana. Oleh itu, memahami protokol pemulihan serial membolehkan jurutera menyelamatkan perkakasan tanpa perlu memesan pengganti yang mahal.

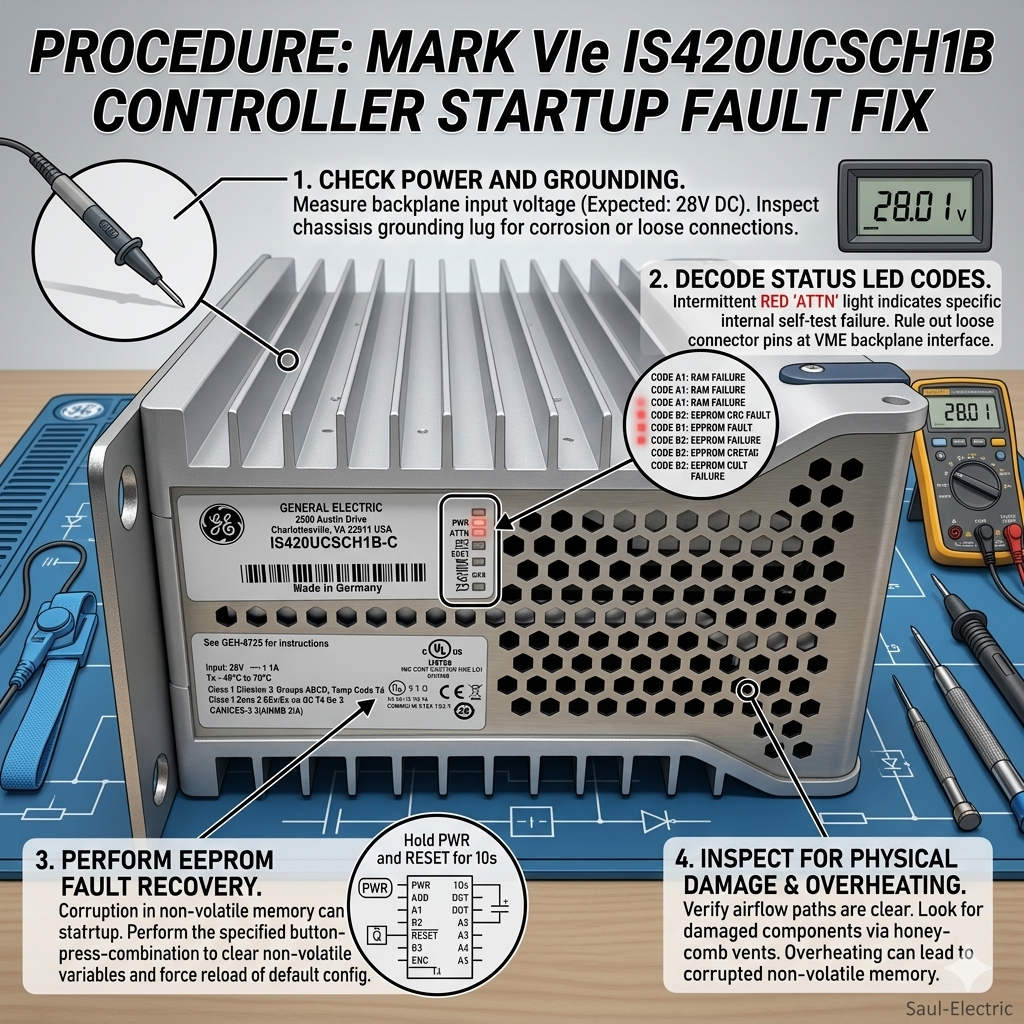

Membaca Kod Status Pemuat Boot untuk Diagnostik Lebih Pantas

Apabila pengawal UCSC memulakan semula berulang kali, LED panel hadapan dan output konsol serial memberikan petunjuk diagnostik penting. Jika proses boot beku serta-merta, media flash atau pemuat boot mungkin mengalami kerosakan. Reset berterusan selepas beberapa saat biasanya menunjukkan imej kernel Linux yang rosak. Selain itu, jika port Ethernet diinisialisasi tetapi kekal luar talian, aplikasi sistem gagal dimuat dengan betul. Juruteknik lapangan sering salah mendiagnosis anomali firmware ini sebagai kegagalan perkakasan kekal. Oleh itu, menganalisis peringkat boot awal ini mengelakkan penggantian komponen yang tidak perlu dalam sistem kawalan.

Mewujudkan Sambungan Konsol Serial yang Boleh Dipercayai

Akses penyelenggaraan tahap rendah memerlukan sesi terminal serial yang stabil disambungkan ke antara muka pengawal. Anda mesti mengkonfigurasi perisian terminal anda kepada 115200 baud, 8 bit data, tanpa parity, dan 1 bit henti. Selain itu, anda mesti mematikan semua kawalan aliran perkakasan dan perisian. Jurutera berpengalaman lebih suka penyesuai USB-ke-Serial berasaskan FTDI berbanding alternatif kos rendah untuk mengelakkan kehilangan data. Persekitaran EMI tinggi di dalam kabinet turbin mudah merosakkan paket data semasa pemindahan imej. Oleh itu, sentiasa gunakan kabel serial bertutup kurang daripada dua meter semasa proses pemulihan.

Mengesahkan Integriti Kuasa dan Menghapuskan Transien DC

Papan pemprosesan UCSC menunjukkan kepekaan tinggi terhadap penurunan voltan DC transien semasa fasa inisialisasi. Contohnya, riak bekalan kuasa melebihi 200mV boleh mencetuskan reset pengawas secara spontan. Reset ini meniru masalah firmware tetapi sebenarnya berpunca daripada kualiti kuasa yang buruk. Perbezaan potensi bumi antara pengawal dan terminal serial juga menyebabkan ketidakstabilan isyarat. Oleh itu, anda harus mengasingkan unit daripada beban kabinet induktif semasa penyelenggaraan. Menggunakan bekalan kuasa meja yang dikawal khas memastikan asas stabil untuk peralatan automasi kilang anda.

Prosedur Pemulihan Pemuat Boot Serial Langkah demi Langkah

Mula-mula, sambungkan kabel penyelenggaraan ke port hadapan UCSC dan lancarkan emulator terminal anda. Hidupkan semula pengawal dan pantau teks boot yang bergulir untuk ralat pemasangan sistem fail. Seterusnya, hentikan urutan inisialisasi dengan menekan Ctrl+C atau Space segera apabila sistem memberi arahan. Tindakan ini memaksa perkakasan masuk ke persekitaran arahan U-Boot. Setelah berada di dalam, jalankan arahan "printenv" untuk mengaudit argumen boot semasa dan alamat IP rangkaian. Akhir sekali, mulakan pemindahan TFTP untuk menulis semula imej kernel yang rosak ke dalam storan memori kekal.

Memastikan Keserasian Antara ToolboxST dan Garis Asas Firmware

Mencampur revisi firmware yang tidak serasi antara pengawal dan pek I/O kekal sebagai punca utama kegagalan penyelarasan sistem. Sebelum melakukan pemulihan firmware, anda mesti mengesahkan versi projek tepat dalam ToolboxST. Jangan sekali-kali memuatkan fail firmware dari aset turbin lain tanpa merujuk matriks keserasian rasmi GE. Selain itu, suhu operasi tinggi melebihi 50°C mempercepatkan kehausan CompactFlash dengan cepat. Jika anda perhatikan urutan boot yang perlahan atau amaran sistem fail rawak, jadualkan penggantian kad memori secara proaktif. Langkah pencegahan ini melindungi seni bina automasi industri anda secara lebih luas.

Senario Aplikasi: Pemulihan Loji Kuasa Kitaran Gabungan

Semasa ribut elektrik yang teruk, sebuah stesen kuasa kitaran gabungan mengalami penurunan voltan sementara. Pengawal turbin gas utama memasuki kitaran reboot tanpa henti, yang menghalang pengendali daripada mengakses sistem. Daripada menunggu berhari-hari untuk modul pengganti, pasukan lapangan menyambungkan terminal tempatan melalui penyesuai FTDI. Mereka berjaya mengganggu urutan boot, membetulkan pembolehubah laluan rangkaian yang rosak, dan memulihkan aplikasi utama. Turbin kembali beroperasi dalam beberapa jam, mengelakkan penalti kewangan yang panjang.
