Menyelesaikan Masalah Penggera Pautan IONet Turun pada Pek Getaran IS220PVIBH1A

GE IS220PVIBH1A pek pemantauan getaran memastikan perlindungan berterusan bagi mesin turbin stim dan pemampat besar. Dalam sistem Mark VIe, penggera "IONet A/B Link Down" biasanya menunjukkan kegagalan komunikasi rangkaian. Namun, diagnostik ini jarang bermaksud kegagalan langsung pada sensor getaran itu sendiri. Di kemudahan penjanaan kuasa dan petrokimia, kesilapan rangkaian yang tidak diselesaikan boleh melambatkan isyarat penutupan kritikal. Oleh itu, juruteknik mesti menangani lapisan komunikasi asas dengan segera untuk mengelakkan kemerosotan kebolehpercayaan sistem dalam sistem kawalan mereka.

Menganalisis Seni Bina Redundansi IONet dan Kesihatan Rangkaian

IS220PVIBH1A berkomunikasi dengan pengawal Mark VIe melalui saluran Ethernet IONet A dan B yang berlebihan. Dalam keadaan operasi normal, kedua-dua pautan kekal sihat serentak sementara ToolboxST memantau denyutan jantung aktif. Kegagalan pautan tunggal biasanya menunjukkan isu tempatan seperti kabel patch yang rosak atau port suis yang kotor. Namun, kehilangan pautan berganda serentak sering menunjukkan ketidakstabilan bekalan kuasa atau kerosakan firmware. Dalam banyak persekitaran automasi industri, kejatuhan pautan berganda yang tidak dijangka berpunca daripada pembumian pelindung yang tidak betul selepas penyelenggaraan kabinet rutin.

Mengurangkan Gangguan Elektrik dalam Persekitaran EMI Tinggi

Kabinet kawalan turbin sering terletak berhampiran pemacu motor arus tinggi, sistem pencucuhan penjana, dan modul trip hidraulik. Oleh itu, kawasan ini mengandungi gangguan elektromagnetik (EMI) yang melampau yang mengancam lapisan fizikal rangkaian. Pautan Ethernet mungkin kelihatan bersambung secara fizikal tetapi tidak stabil kerana pelindung kabel yang lemah. Menggantikan kabel patch CAT5e standard dengan kabel pelindung industri biasanya menghapuskan gangguan komunikasi yang berselang-seli. Untuk automasi kilang yang kukuh, sentiasa pastikan laluan berasingan dari talian 125VDC dan kabel pencucuhan voltan tinggi.

Menyelesaikan Konflik Keserasian Firmware dan ToolboxST

Ketidakpadanan firmware adalah satu lagi punca tersembunyi bagi pemutusan rangkaian kronik dalam seni bina PLC dan DCS moden. Selepas penggantian perkakasan separa, IS220PVIBH1A baru mungkin gagal pendaftaran logik pada rangkaian aktif. Gejala biasa termasuk penggera pautan berterusan dan urutan auto-konfigurasi semula yang gagal berulang kali. Oleh itu, jurutera lapangan mesti mengesahkan pakej definisi perkakasan (HDP) dalam ToolboxST sebelum pengoperasian. Campuran asas firmware yang berbeza sering memperkenalkan pepijat komunikasi tersembunyi yang menyukarkan penyelesaian masalah jangka panjang loji.

Pengesahan Lapangan Modul Kuasa dan Port Suis

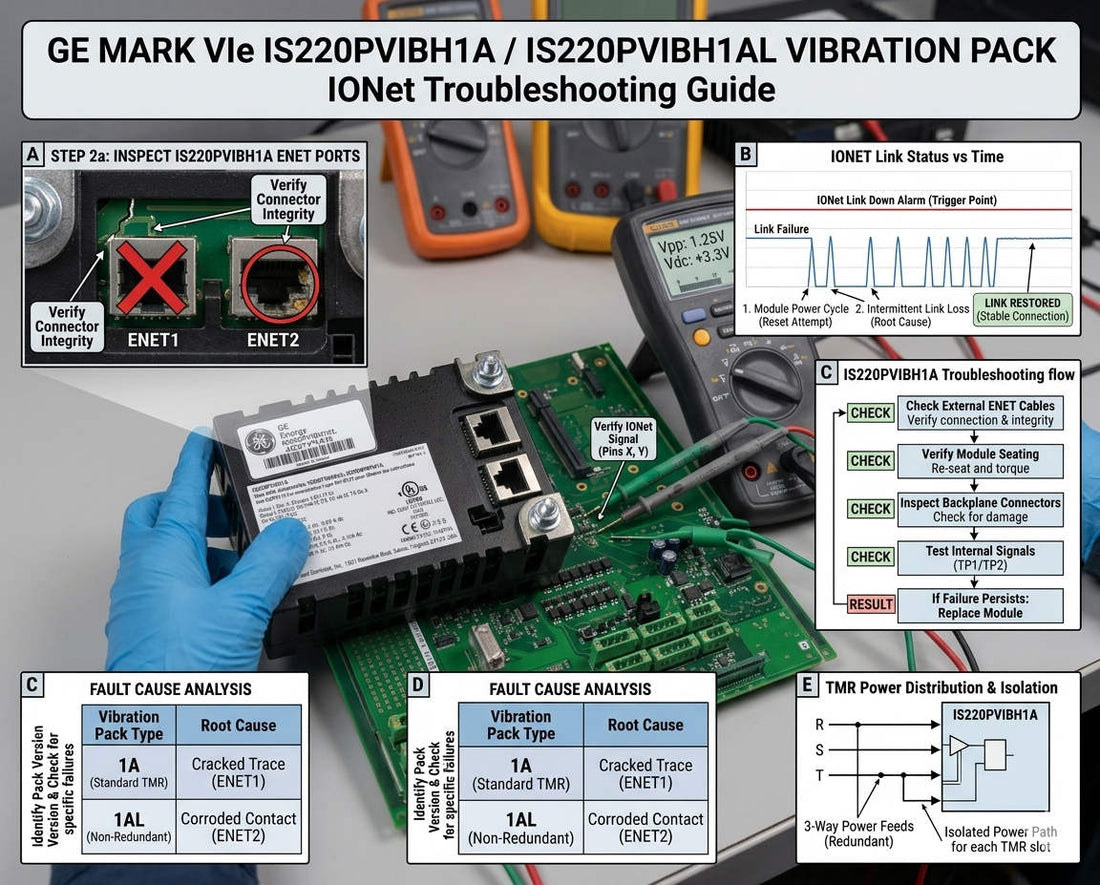

Jangan terburu-buru menggantikan keseluruhan pek I/O apabila pautan rangkaian terputus. Pertama, periksa LED aktif pada panel depan, fokus pada penunjuk PWR dan ATTENTION. Jika modul but semula secara kitaran setiap beberapa saat, periksa blok terminal pengedaran 28VDC untuk sambungan longgar. Selain itu, pastikan suis rangkaian industri menggunakan mod rundingan automatik dan bukannya tetapan kelajuan paksa manual. Suis komersial kos rendah sering gagal di bawah beban terma turbin yang tinggi, menyebabkan perlanggaran paket dan kehilangan data yang teruk.

Senario Penyelesaian: Menyelesaikan Trip Turbin Berselang-seli

Sebuah stesen janakuasa kitaran gabungan mengalami penggera getaran berselang-seli pada turbin gas utama semasa tempoh beban puncak. Juruteknik mengesan kesilapan kepada modul IS220PVIBH1A yang memaparkan ralat rangkaian pautan berganda turun seketika. Pemeriksaan mendedahkan bahawa pasukan penyelenggaraan meninggalkan tali pembumian kabinet utama terputus semasa gangguan sebelumnya. Penyambungan semula tali pembumian pintu dengan segera menstabilkan gelung komunikasi, mengelakkan gangguan penjanaan mahal selanjutnya.
