Bagaimana Papan Kawalan IS200VTURH1BAA dan IS200VTURH1BAB Menguruskan Trip Perpindahan Paksi Turbin

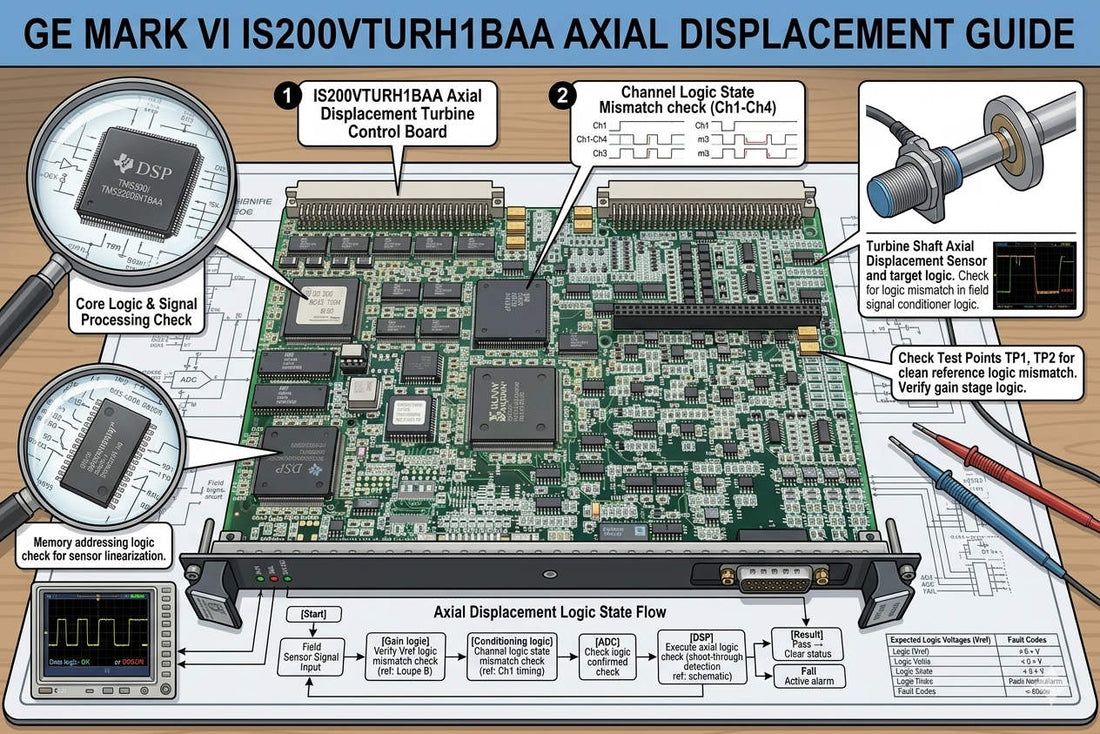

IS200VTURH1BAA dan IS200VTURH1BAB adalah papan perlindungan turbin khusus yang direka untuk sistem kawalan GE Mark VI. Fungsi utama mereka melibatkan pemprosesan isyarat kedudukan daya tolak dari probe kedekatan untuk mengelakkan sentuhan rotor-ke-stator yang bencana. Dalam turbin gas tugas berat, turbin stim, dan tren pemampat besar, kesalahan perpindahan paksi meningkat dalam beberapa saat. Oleh itu, papan ini memastikan pelaksanaan trip dengan latensi sangat rendah dan penstabilan isyarat sensor yang sangat stabil. Respons deterministik ini menjadikan mereka elemen penting dalam penjanaan kuasa moden dan rangkaian automasi industri minyak dan gas.
Pemprosesan Isyarat Latensi Rendah untuk Perlindungan Rotor yang Dipertingkatkan
Pergerakan poros yang cepat disebabkan oleh kegagalan galas daya tolak atau ketidakseimbangan beban yang teruk memerlukan tindakan perlindungan segera. Kad kawalan siri VTUR memproses input perpindahan paksi dengan kelewatan propagasi yang minimum. Setelah isyarat sensor melanggar had trip yang telah dikonfigurasikan, papan mengesahkan data kecemasan dengan serta-merta. Selepas pengesahan ini, platform teras Mark VI menilai kebenaran trip dan melaksanakan arahan penutupan dengan segera. Kelewatan walaupun beberapa ratus milisaat boleh membezakan antara menggantikan pad daya tolak yang murah dan membaiki semula pemasangan rotor yang rosak.
Penstabilan Isyarat Diferensial untuk Mengurangkan Trip Gangguan
Probe kedekatan arus eddy yang dipasang pada mesin berkelajuan tinggi sering menangkap bunyi elektromagnetik yang tidak diingini. Sumber gangguan elektrik biasa termasuk pemacu frekuensi berubah-ubah (VFD), kabinet eksitasi, dan talian penyalaan turbin. Untuk mengatasi ini, papan VTUR menggabungkan penstabilan isyarat diferensial maju dan penapisan perkakasan. Ciri-ciri ini menstabilkan input perpindahan sebelum logik perlindungan memulakan arahan trip. Akibatnya, pengendali mengalami penutupan gangguan yang jauh lebih sedikit. Kestabilan ini secara langsung meningkatkan ketersediaan automasi kilang secara keseluruhan sambil mengurangkan tekanan semula mula terma dan mekanikal.
Penyelarasan Seni Bina Redundan untuk Keselamatan Mesin Kritikal
Pemantauan kedudukan daya tolak mewakili fungsi perlindungan mesin kritikal di bawah piawaian keselamatan antarabangsa yang ketat seperti API 670. Dalam seni bina GE Mark VI biasa, modul VTUR menyokong konfigurasi logik pengundian Redundansi Modular Tiga (TMR). Rangkaian perlindungan menghala saluran probe bebas merentasi pelbagai cabang I/O untuk memastikan integriti pengundian perkakasan. Pendekatan pemeriksaan silang ini berjaya menghapuskan dua risiko operasi industri utama. Ia menghalang penutupan palsu yang dicetuskan oleh satu sensor rosak sambil memastikan trip yang boleh dipercayai semasa kerosakan galas sebenar.
Protokol Penentukuran Lapangan untuk Voltan Jurang Probe Kedekatan
Penentukuran jurang probe kedekatan yang tidak betul kekal sebagai punca utama kejadian trip pramatang semasa pentauliahan awal. Jika juruteknik menetapkan voltan bias di luar tetingkap operasi linear, papan VTUR mengesan kesalahan palsu. Oleh itu, jurutera mesti mengesahkan voltan jurang probe semasa penjajaran sejuk dan memeriksanya semula selepas penstabilan terma. Merujuk silang nilai fizikal ini dengan dokumentasi pengeluar peralatan asal (OEM) mengelakkan trip permulaan yang tidak dijangka. Pendekatan penentukuran yang sistematik ini menjamin seni bina PLC dan DCS anda menerima titik data yang sangat tepat.
Standard Pelindung Kabel dan Pembumian Lanjutan
Getaran fizikal yang teruk dan bunyi elektromagnetik berat di dalam penutup turbin memerlukan strategi perlindungan kabel yang kukuh. Pasukan pemasangan lapangan harus menggunakan kabel berperisai atau konduit logam tugas berat untuk semua pendawaian sensor perpindahan. Selain itu, juruteknik mesti menyambungkan pelindung kabel ke bumi hanya di satu titik penamatan yang ditetapkan. Menjalankan talian isyarat selari dengan talian eksitasi voltan tinggi sering menyebabkan bunyi dan mencetuskan amaran berselang. Protokol pembumian dan pengasingan yang betul memastikan kestabilan jangka panjang dan menghapuskan turun naik isyarat misteri semasa operasi beban tinggi.
Senarai Semak Penempatan Kritikal untuk Kad VTUR
- ✅ Pengesahan TMR: Sahkan parameter pengundian redundansi modular tiga dipetakan dengan betul dalam logik kawalan anda.
- ⚙️ Pengesahan Voltan: Ukur voltan bias probe menggunakan multimeter digital sebelum penyegerakan turbin.
- 🔧 Integriti Pelindung: Kekalkan peraturan pembumian titik tunggal untuk talian sensor bagi mengelakkan gelung bumi berbahaya.
- 📈 Audit Kitaran Hayat: Periksa papan lama yang berusia lebih 10 tahun untuk perubahan warna terma atau penuaan kapasitor.
Wawasan Strategik dari Ubest Automation Limited
Di Ubest Automation Limited, kami menekankan bahawa pemantauan perpindahan paksi adalah barisan pertahanan terakhir anda terhadap kemusnahan mekanikal mutlak. Berbeza dengan getaran radial yang membenarkan penjejakan jangka panjang, kegagalan galas daya tolak memerlukan campur tangan segera. Kami sering menemui kemudahan yang menggantikan papan VTUR tanpa mengaudit versi firmware, yang boleh menyebabkan ketidakpadanan logik yang teruk. Apabila merancang penutupan penyelenggaraan, sentiasa anggap modul perlindungan anda sebagai ekosistem bersepadu sensor, pendawaian, dan kad I/O.
Untuk mendapatkan komponen GE Mark VI asli yang telah diuji sepenuhnya dan mengoptimumkan gelung perlindungan mesin anda, sila terokai Ubest Automation Limited. Pasukan sokongan teknikal kami bersedia membantu matlamat peningkatan kitaran hayat anda.
Senario Aplikasi: Penutupan Selamat Loji Kuasa Kitaran Gabungan
Semasa gangguan grid yang teruk, sebuah turbin stim besar mengalami variasi daya tolak aerodinamik yang tiba-tiba dan melampau. Sensor kedekatan mendaftarkan pergeseran paksi segera, dan papan IS200VTURH1BAA memproses isyarat kecemasan dalam beberapa milisaat. Oleh kerana sistem menggunakan seni bina TMR yang disahkan, Mark VI berjaya mencetuskan injap trip kecemasan. Respons pantas ini sepenuhnya mengasingkan turbin sebelum sebarang sentuhan berlaku antara bilah rotor dan rumah stator, menjimatkan syarikat utiliti berjuta-juta kos pembaikan.
Soalan Lazim Kejuruteraan dan Penyelenggaraan
Cari ralat diagnostik berulang yang tidak dapat dijelaskan atau amaran kehilangan isyarat berselang dalam perisian kotak alat anda. Pemeriksaan fizikal semasa gangguan yang dirancang sering mendedahkan kebocoran kapasitor, pengoksidaan jejak, atau perubahan warna papan yang halus akibat pendedahan terma jangka panjang. Menggantikan komponen kritikal ini secara proaktif mengelakkan gangguan paksa yang mahal.
Penukaran secara langsung tidak pernah dijamin tanpa mengaudit konfigurasi sistem khusus anda. Keserasian sangat bergantung pada garis dasar perisian semasa, seni bina papan terminal, dan tetapan EEPROM anda. Anda harus sentiasa berunding dengan integrator yang bertauliah atau menyemak rekod versi sistem anda sebelum menukar modul fizikal.
Kebanyakan bacaan tidak stabil berasal dari kecacatan fizikal di luar kad itu sendiri. Hujung probe yang terhakis, kemasukan air dalam kotak sambungan lapangan, dan pelindung kabel yang tidak dibumikan adalah penyebab biasa. Selain itu, laluan talian probe halus bersebelahan dengan kabel kuasa motor yang tidak dilindungi boleh memperkenalkan bunyi elektrik yang teruk.
