Penerangan

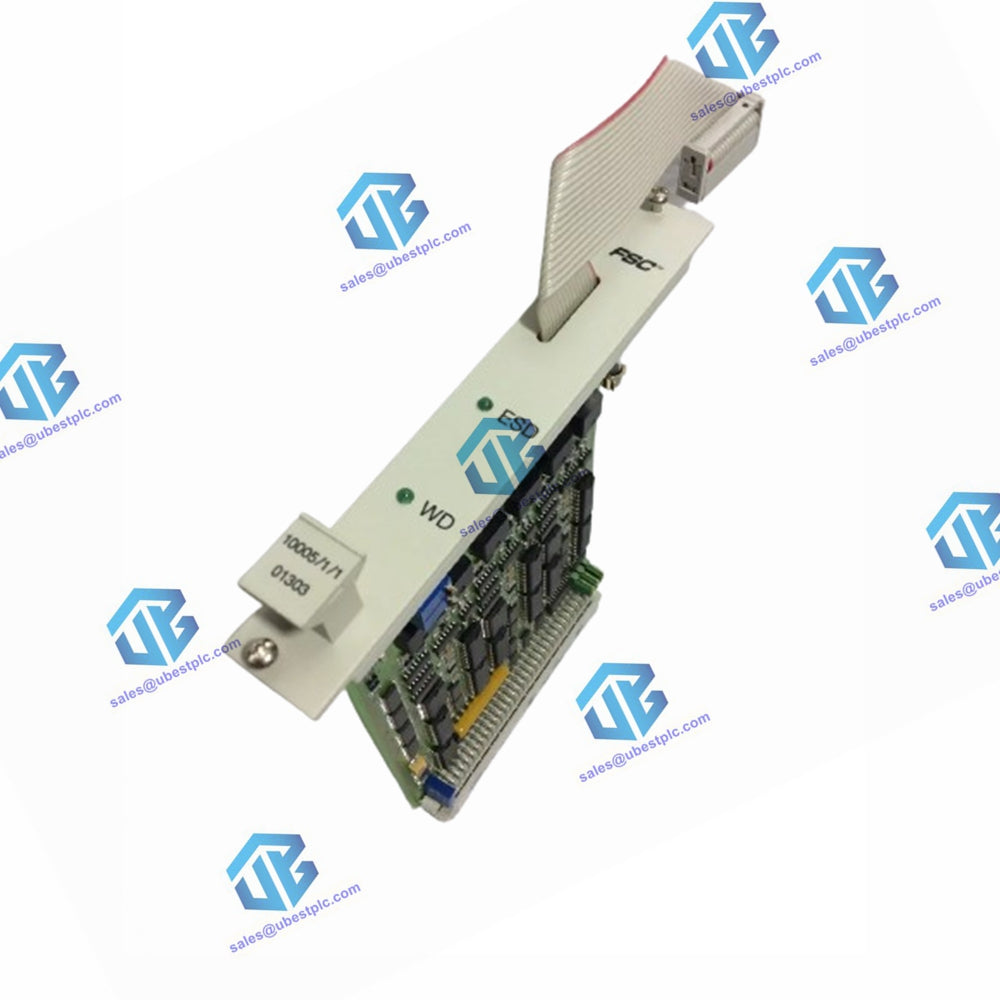

Modul pengawas Honeywell 10005/1/1 memantau parameter sistem termasuk:

• Pemantauan Gelung Aplikasi:
  • Masa Pelaksanaan Maksimum: Mengesan sama ada proses dilaksanakan dengan betul dan tidak bergelung (gantung telefon).
  • Masa Pelaksanaan Minimum: Mengesan sama ada pemproses sedang melaksanakan dengan betul dan tidak melangkau bahagian program.
• Pemantauan Voltan:
  • 5 Vdc: Memantau untuk lebihan voltan dan undervoltage (5 Vdc ± 5 %).
• Logik Ralat Memori: Memantau modul CPU, COM dan MEM. Jika ralat ingatan berlaku, output pengawas dinyahtenagakan.
• Input ESD: Menyahtenaga keluaran pengawas secara bebas daripada pemproses. Input ini ialah 24 Vdc dan diasingkan secara galvani daripada 5 Vdc dalaman.

Ujian:

• Modul WD ialah sistem undian 2-dari-3-untuk menguji semua fungsi. Setiap bahagian memantau parameter yang diterangkan di atas.
• Arus Keluaran WDG OUT Maksimum: 900 mA (fius 1A) 5 Vdc.
  • Jika arus yang lebih tinggi diperlukan (jumlah arus input WD bagi modul output), gunakan pengulang pengawas (WDR, 10302/1/1) dan bahagikan beban ke atas WD dan WDR.

Data teknikal

Modul 10005/1/1 mempunyai spesifikasi berikut:

Umum

• Jenis nombor: 10005/1/1 01301*
• Kelulusan: CE, TÜV, UL
• Versi perisian: Semua
• Keperluan ruang: 4 TE, 3 HE (= 4 HP, 3U)

Kuasa

• Keperluan kuasa: 5 Vdc 175 mA (tanpa arus keluaran WDGOUT)
• Kandungan riak: < 50 mV pp

Input

• Input ESD1: 24 Vdc 5 mA
• Tetapkan semula input: 24 Vdc 10 mA
• Input ESD2: 5 Vdc 10 mA

Catatan:

• Kod Akhiran 01301: Modul dengan kod akhiran 01301 secara fungsinya serupa dengan modul tanpa kod akhiran. Perubahan melibatkan peningkatan hasil pengeluaran dan kebolehpercayaan.
• Pengendalian Modul: Jangan keluarkan atau gantikan modul ini semasa kuasa pada Bahagian Tengahnya dihidupkan.
