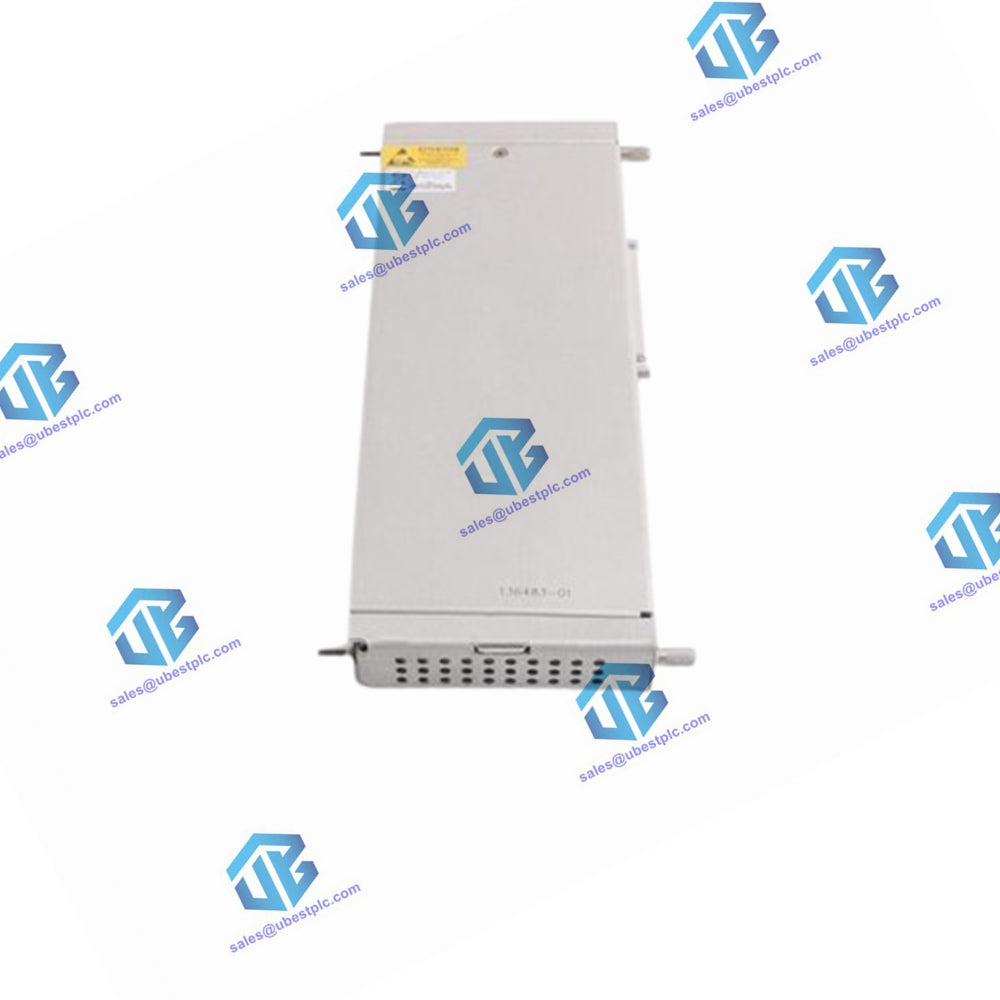

The Bently Nevada 136483-01 ialah produk automasi industri yang sangat boleh dipercayai dan tepat yang direka untuk pemprosesan isyarat dalam sistem perlindungan jentera. Modul Input/Output (I/O) terpencil ini mengkhusus dalam mengendalikan isyarat semasa dalam julat +4 hingga +20 miliamp (mA).

Spesifikasi

Input

• Pilihan Input:

  • +/-10 Vdc I/O: Menerima isyarat voltan antara -10 dan +10 Volt DC.
  • 4-20 mA Barrier I/O: Mengendalikan isyarat gelung semasa 4-20 mA dengan penghalang dalaman untuk perlindungan tambahan. Ia menyediakan kuasa transduser luaran yang terhad (+24 Vdc, 250 mA maks).
  • 4-20 mA I/O Terpencil: Menerima isyarat gelung arus 4-20 mA dengan pengasingan elektrik untuk meminimumkan gangguan hingar.

• Spesifikasi Input:

  • Pematuhan Voltan (I/O Penghalang 4-20 mA, keluar 4-20mA): Output voltan maksimum 13.66 V.
  • Pengasingan (4-20 mA ISO I/O sahaja): 500 Volt pengasingan antara litar input dan output.
  • Impedans Input:
    • +/-10V I/O: impedans 1 MΩ (Mega Ohm).
    • 4-20 mA Barrier I/O & 4-20 mA Terpencil I/O: 50 Ω (Ohm) impedans.
  • Penggunaan Kuasa: Penggunaan kuasa biasa monitor ialah 7.0 Watt.
  • Kuasa Transduser Luaran (I/O Halangan Dalaman Sahaja): Menyediakan +24 Vdc dengan had semasa 250 mA untuk kuasa transduser luaran.

Keluaran

• LED Panel Depan:
  • LED OK: Menunjukkan pengendalian monitor yang betul.
  • LED TX/RX: Menunjukkan aktiviti komunikasi dengan modul lain dalam rak 3500.
  • LED Pintas: Menunjukkan apabila pembolehubah proses berada dalam mod pintasan.

Penyaman Isyarat

• Dilakukan Secara Dalaman: Pada +25°C (+77°F).
• Julat Skala Penuh: Boleh dikonfigurasikan untuk setiap saluran melalui Perisian Konfigurasi 3500. Tiada penentukuran diperlukan.
• Ketepatan: Ketepatan pelaziman isyarat dalam ±0.33% daripada skala penuh (biasa) dan maksimum ±1%.
• Julat Skala Penuh:
  • Maksimum 20,000 unit dipetakan merentasi rentang isyarat input.
  • Jangka isyarat input minimum untuk input voltan ialah 2 Volt.

Penggera

• Titik Tetap Boleh Dikonfigurasikan Pengguna: Titik tetapan Makluman dan Bahaya antara 0 hingga 100% daripada skala penuh.
  • Ketepatan Penggera: Dalam 0.13% daripada nilai yang dikehendaki.
  • Kelewatan Masa Penggera:
    • Makluman: 1 hingga 60 saat dalam selang 1 saat.
    • Bahaya: 1 hingga 60 saat dalam selang 0.5 saat.

Nilai Berkadar

• Proses Pengukuran Pembolehubah: Digunakan untuk pemantauan mesin.
• Output: Nilai berkadar (semasa atau voltan) dalam pelbagai unit boleh dikonfigurasikan.

Had Alam Sekitar

• Suhu Operasi:
  • -30°C hingga +65°C (-22°F hingga +149°F) dengan modul I/O penamatan dalaman/luaran.
  • 0°C hingga +65°C (+32°F hingga +149°F) dengan modul I/O halangan dalaman (penamatan dalaman).
• Suhu Storan: -40°C hingga +85°C (-40°F hingga +185°F).
• Kelembapan: 95%, tidak terkondensasi.

Dimensi dan Berat Modul I/O

• Tanpa Halangan:
  • Dimensi: 241.3 mm x 24.4 mm x 99.1 mm (9.50 in x 0.96 in x 3.90 in)
  • Berat: 0.20 kg (0.44 lb)
• Dengan Halangan:
  • Dimensi: 241.3 mm x 24.4 mm x 99.1 mm (9.50 in x 0.96 in x 3.90 in)
  • Berat: 0.46 kg (1.01 lb)
