Gambaran Keseluruhan Produk

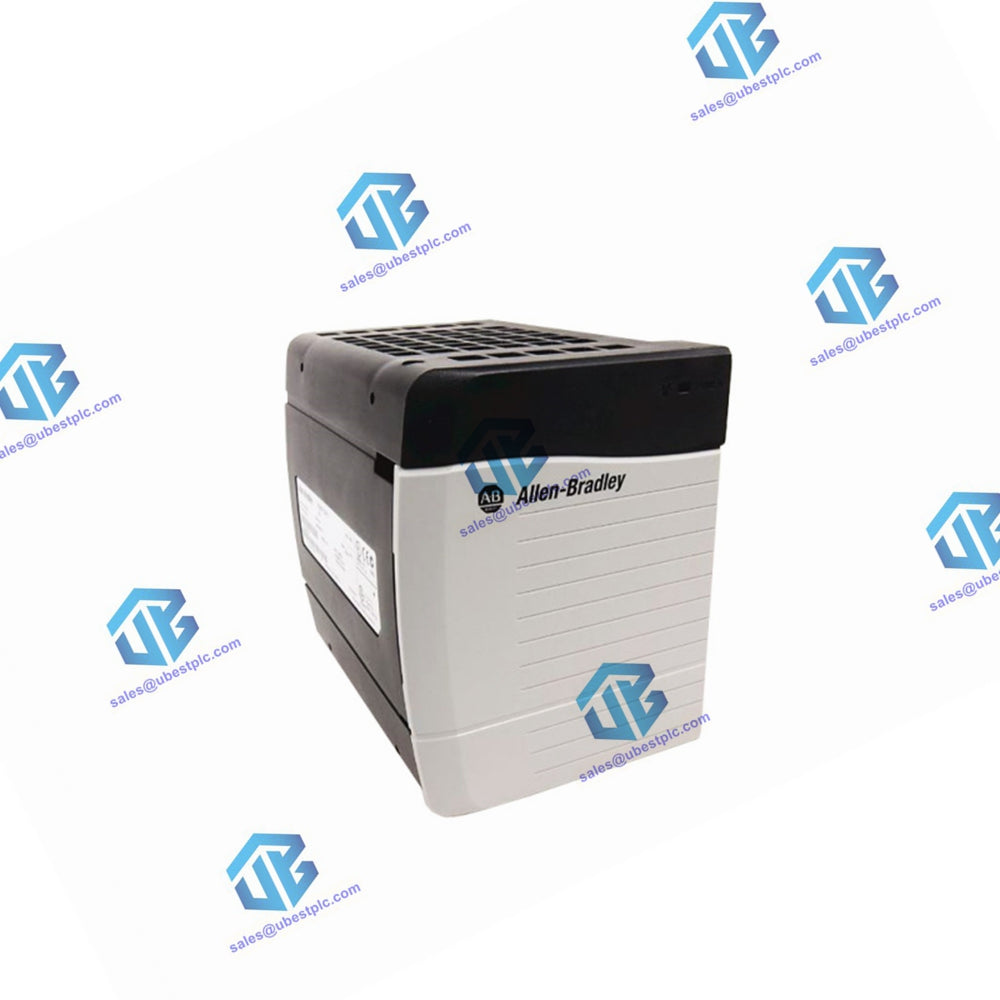

Bekalan Kuasa ControlLogix ialah komponen penting yang direka untuk menyediakan kuasa yang boleh dipercayai dan cekap kepada sistem ControlLogix. Bekalan kuasa ini serasi dengan kedua-dua casis ControlLogix Siri A dan B dan dipasang di sebelah kiri casis. Mereka menampilkan spesifikasi yang mantap untuk memenuhi permintaan pelbagai aplikasi perindustrian.

Ciri-ciri utama

• Lokasi Pemasangan: Bahagian kiri casis ControlLogix
• Keserasian Casis: Siri A atau B
• Julat Voltan Masukan : 18…32V DC
• Voltan Masukan, Nominal : 24V DC
• Julat Kekerapan Input : DC
• Kuasa Input, Maksimum : 95 W
• Kuasa Output, Maksimum: 75 W @ 60°C
• Pelesapan Kuasa : 20 W @ 60°C
• Penggunaan Kuasa : 68.2 BTU/jam
• Masa Tahan :
  • 35 ms @ 18V DC
  • 40 ms @ 24V DC
  • 40 ms @ 32V DC
• Arus Masuk, Maksimum: 30A
• Kapasiti Semasa :
  • @ 1.2V: 1.5 A
  • @ 3.3V: 4 A
  • @ 5.1V: 10A
  • @ 24V: 2.8 A
• Perlindungan Arus Lebih, Maksimum: 15 A, dibekalkan pengguna
• Penyatuan: Fius tidak boleh diganti dipateri di tempatnya
• Voltan Pengasingan: 250 V berterusan
• Konduktor :
  • Saiz Wayar: #14 AWG
  • Jenis Wayar: Kuprum
  • Kategori: 1
  • Tork Skru (Imperial): 7 in·lb
  • Tork Skru (Metrik): 0.8 N·m

Dimensi Fizikal

• Dimensi (H x W x D) :
  • Imperial: 5.51 x 4.41 x 5.71 in
  • Metrik: 140 x 112 x 145 mm
• Berat :
  • Imperial: 2.10 lb
  • Metrik: 1.12 kg

Keadaan persekitaran

• Suhu Operasi :
  • IEC 60068-2-1 (Iklan Ujian, Beroperasi Sejuk)
  • IEC 60068-2-2 (Ujian Bd, Haba Kering Kendalian)
  • IEC 60068-2-14 (Ujian Nb, Kejutan Terma Kendalian)
  • 0 hingga 60°C (32 hingga 140°F)
• Suhu penyimpanan :
  • IEC 60068-2-1 (Ujian Ab, Sejuk Tidak Beroperasi Tidak Berbungkus)
  • IEC 60068-2-2 (Ujian Bb, Haba Kering Tidak Beroperasi Tidak Berbungkus)
  • IEC 60068-2-14 (Ujian Na, Kejutan Terma Bukan Kendalian Tidak Berbungkus)
  • -40 hingga 85°C (-40 hingga 185°F)
• Kelembapan Relatif :
  • IEC 60068-2-30 (Ujian Db, Haba Lembap Tidak Beroperasi Tidak Berbungkus)
  • 5 hingga 95% tidak terkondensasi
• Getaran :
  • IEC 60068-2-6 (Ujian Fc, Operasi): 5g @ 10-500Hz
• Terkejut :
  • Pengendalian: IEC 60068-2-27 (Ujian Ea, Kejutan Tidak Dibungkus): 30g
  • Tidak beroperasi: IEC 60068-2-27 (Ujian Ea, Kejutan Tidak Dibungkus): 50g

Pelepasan dan Kekebalan

• Pelepasan: CISPR 11, Kumpulan 1, Kelas A
• Kekebalan ESD : IEC 61000-4-2:
  • Nyahcas sesentuh 6kV
  • Pelepasan udara 8kV
• Kekebalan RF Terpancar: IEC 61000-4-3:
  • 10V/m dengan 1kHz gelombang sinus 80% AM daripada 30MHz hingga 2000MHz
  • 10V/m dengan 200Hz 50% Nadi 100% AM pada 900MHz
  • 10V/m dengan 200Hz 50% Nadi 100% AM pada 1890MHz
• Kekebalan EFT/B : IEC 61000-4-4:
  • ±4kV pada 5kHz pada port kuasa
• Kekebalan Sementara Lonjakan: IEC 61000-4-5:
  • ±1kV talian talian (DM) dan ±2kV talian bumi (CM) pada port kuasa
• Kekebalan RF Dijalankan: IEC 61000-4-6:
  • 10Vrms dengan 1kHz gelombang sinus 80% AM daripada 150kHz hingga 80MHz
• Tahan Lonjakan Osilasi: IEEE C37.90.1:
  • 3kV

Variasi Voltan

• IEC 61000-4-11 :
  • 60% penurunan untuk 100ms pada port bekalan DC
  • 100% penurunan untuk 50ms pada port bekalan DC
  • ±20% turun naik selama 15min pada port bekalan DC
  • Gangguan 5 saat pada port bekalan DC
