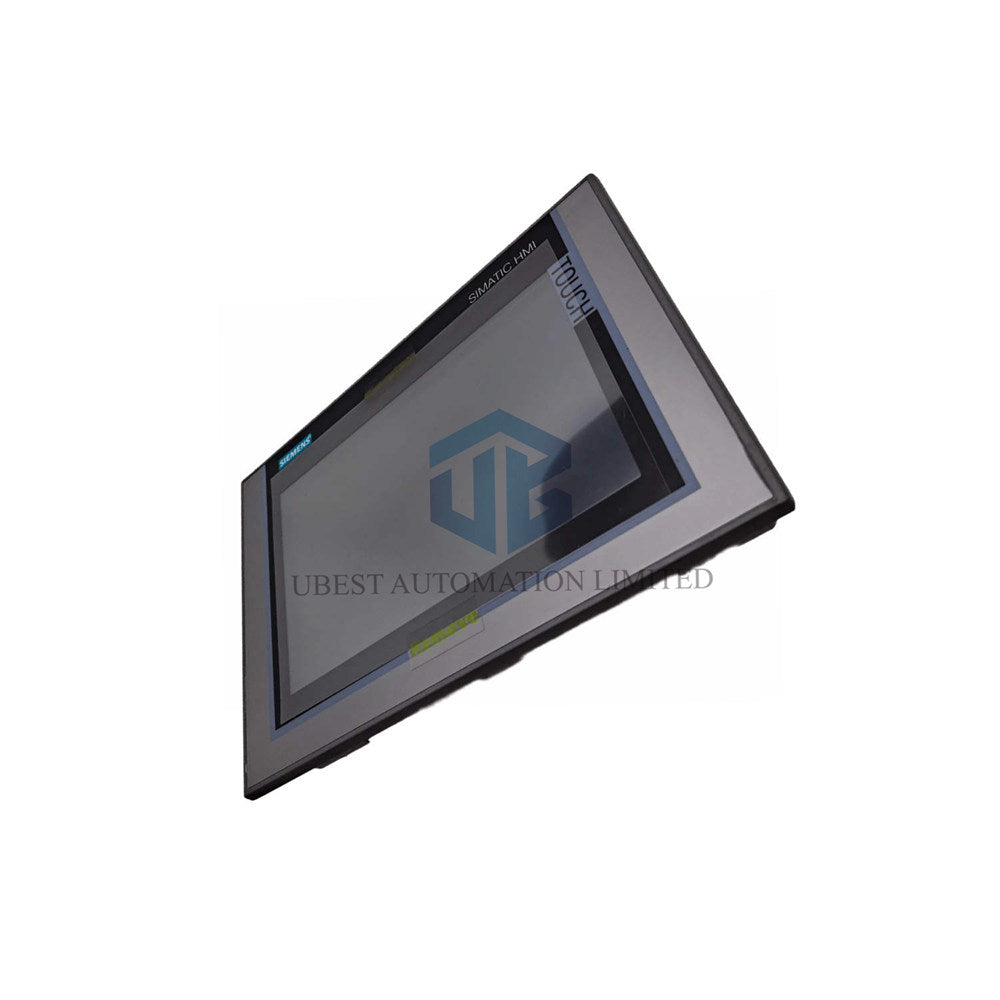

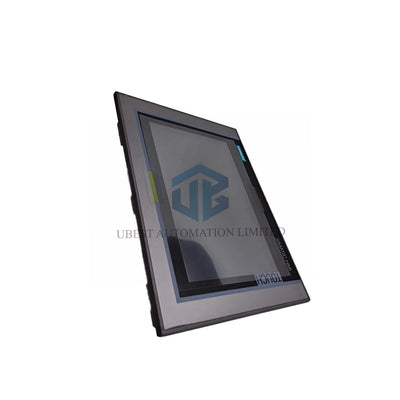

SIMATIC HMI TP900 Comfort – 6AV2124-0JC01-0AX0

Spesifikasi Teknikal Utama

• Jenama & Model: Siemens SIMATIC HMI TP900 Comfort – Nombor Pesanan 6AV2124-0JC01-0AX0
• Paparan: Skrin lebar TFT 9 inci | 800 × 480 piksel | 16,777,216 warna | hayat lampu latar MTBF 80,000 jam pada 25°C
• Teknologi Sentuhan: Skrin sentuh resistif analog dengan papan kekunci nombor dan alfanumerik di skrin
• Pemproses & Memori: Pemproses X86 | Memori data pengguna 12 MB | Penyimpanan Flash dan RAM
• Antara Muka: 2 × Ethernet (suis terbina dalam, 2 port), 1 × RS 485 (gabungan RS 422/485), 2 × USB 2.0, 1 × USB Mini B, 2 × slot kad SD
• Protokol Industri: PROFINET IO, PROFIBUS DP, MPI, EtherNet/IP, MODBUS, OPC UA Klien dan Pelayan
• Voltan Bekalan: 24 V DC (19.2 hingga 28.8 V) | Penggunaan arus 0.75 A | Kuasa tipikal 18 W
• Suhu Operasi: 0 °C hingga 50 °C (menegak) | Penyimpanan -20 °C hingga 60 °C | Kelembapan ≤90% tanpa kondensasi
• Kelas Perlindungan: IP65 hadapan (NEMA 4, NEMA 4x) | IP20 belakang | Zon ATEX 2/22, FM Kelas I Div. 2, IECEx Zon 2/22
• Pemasangan: Format menegak, landskap atau potret | Kecondongan maksima 35° tanpa pengudaraan luaran

Ciri-ciri Masa Jalan & Konfigurasi

• OS Pra-pasang: Windows CE 6.0 dengan pelayar web terbina, penampil PDF, pemain media, Pocket Word dan Excel.
• Pengendalian mesej: Sehingga 4,000 mesej bit dan 200 mesej analog dengan 32 kelas amaran.
• Pengurusan resipi: 300 resipi dengan sehingga 500 rekod data dan 1,000 entri setiap rekod, memori dalaman 2 MB boleh dikembangkan.
• Variabel & tag: Menyokong 2,048 variabel, struktur, tatasusunan, nilai had, dan multiplexing.
• Objek skrin: Konfigurasikan sehingga 500 imej dengan paparan amaran, paparan tren, paparan resipi, diagnostik sistem, dan paparan kamera IP.
• Pengarkiban: 50 arkib dengan 20,000 entri setiap satu; simpan ke kad SD, USB, atau Ethernet dalam format CSV, TXT, atau RDB.
• Bahasa: 32 bahasa dalam talian/masa jalan dan 32 bahasa projek untuk aplikasi global.
• Alat konfigurasi: WinCC Comfort, Advanced, atau Professional TIA Portal dari V11 dan ke atas.
• Kekunci langsung: 40 butang sentuh boleh dikonfigurasikan sebagai input/output S7 untuk tindak balas operator yang pantas.

Toleransi Persekitaran & Kebolehpercayaan

• Julat suhu operasi: 0°C hingga 50°C untuk pemasangan menegak; sehingga 55°C dengan pengurangan kuasa (rujuk dokumentasi Siemens).
• Operasi mod potret: 0°C hingga 40°C untuk menegak, sehingga 35°C pada kecondongan maksimum.
• Perlindungan terhadap kelembapan: IP65 hadapan melindungi daripada pancutan air dan kemasukan habuk.
• Hayat lampu latar: 80,000 jam MTBF dengan fungsi boleh laras dari 0 hingga 100%.
• Jam masa nyata: Jam perkakasan dengan tempoh sandaran tipikal 6 minggu, boleh diselaraskan.

Soalan Lazim (FAQ)

• Adakah 6AV2124-0JC01-0AX0 menyokong OPC UA? Ya, ia berfungsi sebagai klien dan pelayan OPC UA untuk pertukaran data tanpa gangguan.
• Bolehkah saya menggunakan kad SD untuk penyimpanan resipi? Ya, dua slot kad SD menyokong kad SD sehingga 2 GB dan MMC sehingga 128 MB.
• Perisian konfigurasi manakah yang saya perlukan? Gunakan WinCC Comfort, Advanced, atau Professional TIA Portal dari V11 atau lebih tinggi.
• Adakah panel ini menyokong kebolehgunaan semula MRP? Ya, Protokol Redundansi Media (MRP) disokong dari WinCC V12 ke atas.
• Apakah hayat lampu latar? Hayat lampu latar TFT MTBF adalah 80,000 jam pada 25°C dengan kawalan boleh laras.
• Adakah jam masa nyata disokong bateri sandaran? Ya, ia mempunyai jam perkakasan dengan tempoh sandaran kira-kira 6 minggu.
• Apakah perbezaan antara TP700 dan TP900 Comfort? 6AV2124-0JC01-0AX0 menawarkan paparan lebih besar 9 inci dengan set ciri yang sama dan penggunaan kuasa yang lebih tinggi.
