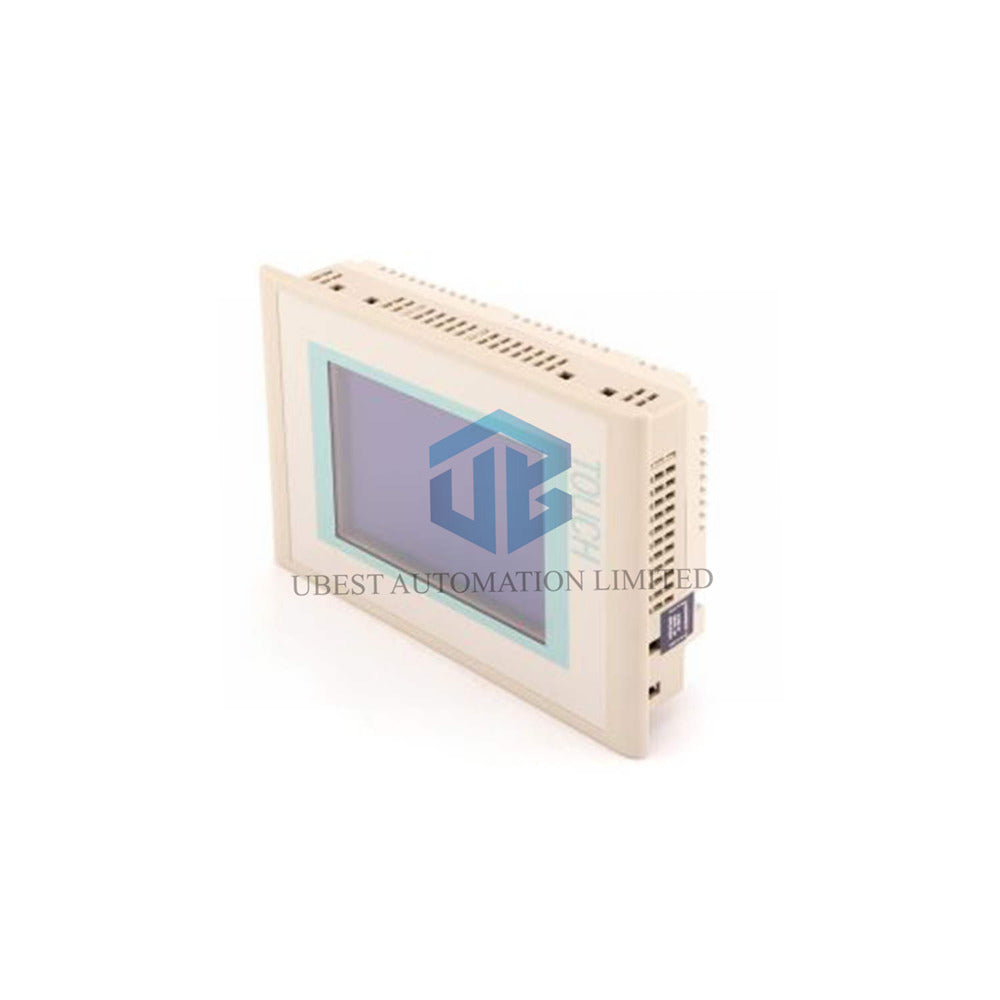

SIMATIC TP177B 6" PN/DP – 6AV6642-0BA01-1AX1 Antara Muka Operator

Spesifikasi Teknik Utama

• Jenama & Model: Siemens SIMATIC TP177B 6" PN/DP – Nombor Pesanan 6AV6642-0BA01-1AX1
• Paparan: Skrin warna STN 5.7 inci | 320 × 240 piksel | 256 warna | lampu latar MTBF 50,000 jam pada 25°C
• Teknologi Sentuh: Skrin sentuh resistif analog, menyokong kekunci alfanumerik dan sistem
• Pemproses & Memori: ARM 200 MHz | Flash + RAM, memori data pengguna 2048 kbyte
• Antara Muka: 1 × Ethernet (RJ45, 10/100), 1 × RS485, 1 × RS422, 1 × USB (sehingga 1 GB), pilihan RS232
• Protokol Industri: PROFINET IO, PROFIBUS DP, MPI, TCP/IP, MODBUS, EtherNet/IP, dan Sm@rtServer
• Voltan Bekalan: 24 V DC | Penggunaan arus 0.24 A | Arus lonjakan I²t 0.5 A²·s
• Suhu Operasi: 0 °C hingga 50 °C | Penyimpanan -20 °C hingga 60 °C | Kelembapan ≤90% tanpa kondensasi
• Kelas Perlindungan: IP65 hadapan (NEMA 4x, NEMA 12) | IP20 belakang | ATEX Zon 2/22 dan FM Kelas I Div. 2
• Pemasangan: Orientasi menegak, kecondongan maksima 35° tanpa pengudaraan luaran

Sambungan & Integrasi Pengawal

• Integrasi SIMATIC S7: Menyokong S7-200 (PPI, MPI, PROFIBUS DP, Ethernet), S7-300/400 (MPI, PROFIBUS DP, PROFINET), dan S5 melalui PROFIBUS DP.
• Sokongan pihak ketiga: Allen Bradley (DF1/DF485), Mitsubishi FX, Modicon Modbus, OMRON LINK, dan banyak pemacu bukan Siemens.
• Ethernet Industri: Antara muka 10/100 Mbit/s dengan keupayaan pengawal dan peranti PROFINET IO.
• Port hos USB: Sambungkan tetikus, papan kekunci, atau pembaca kod bar; menyokong pencetak untuk salinan keras amaran dan laporan.
• Slot kad MMC/SD: Menyokong MMC sehingga 128 MB dan SD sehingga 512 MB untuk sandaran dan pemindahan resipi.

Ciri Masa Jalan & Konfigurasi

• OS pra-pasang: Windows CE, menawarkan masa jalan HMI yang stabil.
• Pengendalian mesej: Sehingga 2,000 mesej dengan 32 kelas amaran dan 99 kumpulan pengakuan.
• Pengurusan resipi: 100 resipi dengan sehingga 200 rekod data dan 200 entri setiap rekod, memori Flash 32 KB terbina dalam.
• Variabel & tag: Menyokong 1,000 variabel, nilai had, multiplexing, dan jenis tarikh/masa.
• Objek skrin: Konfigurasikan sehingga 500 imej; termasuk rajah tren, graf bar, peluncur, medan I/O, dan grafik vektor.
• Bahasa: 5 bahasa dalam talian, 32 bahasa projek – sedia untuk penggunaan global.
• Alat konfigurasi: WinCC flexible Compact 2005 atau lebih tinggi; serasi dengan WinCC Comfort/Advanced/Professional TIA Portal.

Dimensi & Pemasangan

• Dimensi hadapan (L×T): 212 mm × 156 mm
• Potongan pemasangan (L×T): 198 mm × 142 mm
• Ketebalan keseluruhan: 44 mm | Berat: 0.8 kg tanpa pembungkusan.
• Jenis pemasangan: Pemasangan panel, posisi menegak. Kecondongan maksimum: 35° tanpa pengudaraan tambahan.
• Sijil: CE, cULus, GL, ABS, BV, DNV, LRS, FM Kelas I Div. 2, ATEX Zon 2/22, NEMA 4x/12, C-TICK.

Toleransi Persekitaran & Kebolehpercayaan

• Julat suhu operasi: 0°C hingga 50°C memastikan prestasi stabil dalam keadaan kilang.
• Penyimpanan & pengangkutan: -20°C hingga 60°C tahan variasi logistik.
• Perlindungan terhadap kelembapan: IP65 hadapan melindungi daripada pancutan air dan habuk.
• Kelulusan marin & kawasan berbahaya: Disahkan GL, ABS, DNV, BV, LRS, serta ATEX Zon 2/22.
• EMC & ketahanan gangguan: Direka untuk persekitaran elektromagnetik industri.

Soalan Lazim (FAQ)

• Adakah 6AV6642-0BA01-1AX1 menyokong PROFINET IO? Ya, ia menyokong sepenuhnya fungsi pengawal dan peranti PROFINET IO. Anda boleh sambung terus ke S7-1200 atau S7-300/400 melalui Ethernet industri.
• Bolehkah saya menggunakan kad SD untuk sandaran dan resipi? Sudah tentu. Slot gabungan MMC/SD menerima kad SD sehingga 512 MB dan MMC sehingga 128 MB untuk sandaran, pemindahan resipi, dan kemas kini firmware.
• Perisian konfigurasi apa yang saya perlukan? Gunakan WinCC flexible Compact 2005 SP1 atau lebih tinggi. Ia juga berfungsi dengan TIA Portal WinCC Comfort/Advanced/Professional.
• Adakah HMI ini serasi dengan PLC Allen Bradley? Ya, ia menyokong protokol Allen Bradley DF1 dan DF485, juga Modicon MODBUS dan siri Mitsubishi FX.
• Berapa lama hayat lampu latar? Lampu latar STN mempunyai MTBF 50,000 jam pada 25°C, memberikan operasi yang boleh dipercayai selama bertahun-tahun.
• Adakah unit ini termasuk jam masa nyata dengan bateri sandaran? Ia mempunyai jam perkakasan yang boleh diselaraskan melalui PLC atau rangkaian, tetapi tidak mempunyai bateri sandaran.
