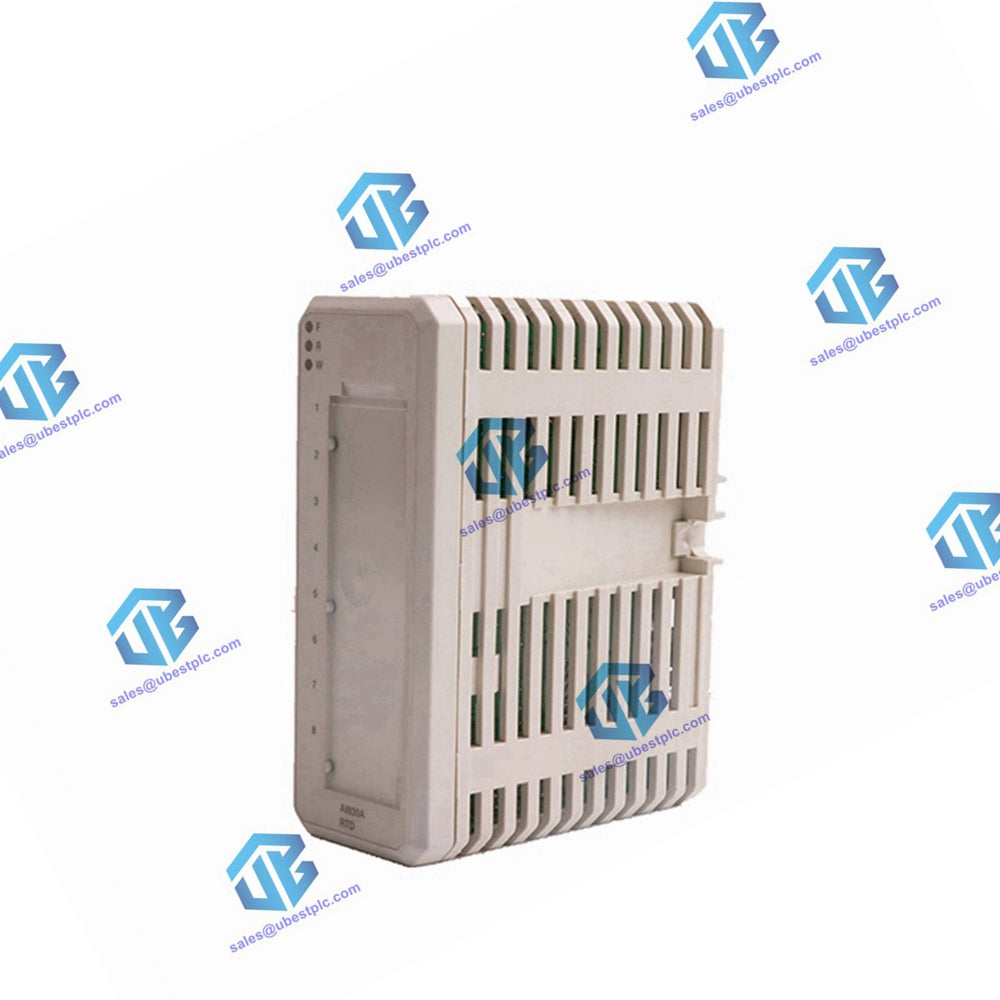

Modul Input Analog Integriti Tinggi AI880

ciri-ciri

• 8 saluran untuk 0...20 mA, 4...20 mA, input unipolar satu hujung.
• Konfigurasi tunggal atau berlebihan.
• 1 kumpulan 8 saluran diasingkan dari tanah.
• resolusi 12-bit.
• Fungsi DI Diawasi Gelung.
• Had penggera boleh dikonfigurasikan untuk output kuasa medan.
• Boleh dikonfigurasikan julat atas/bawah untuk input semasa.
• Bekalan penghantar terhad semasa setiap saluran.
• Diagnostik on-board lanjutan.
• Diperakui untuk SIL3 mengikut IEC 61508.
• Diperakui untuk Kategori 4 mengikut EN 954-1.
• Mematuhi pengesyoran NAMUR NE43, dan menyokong had atas dan bawah yang boleh dikonfigurasikan.
• Komunikasi lulus HART (AI880A).

Data teknikal

Spesifikasi Am pada 25°C

• Bilangan saluran: 8
• Jenis input: Unipolar satu hujung
• Julat ukuran :
  • 0...20 mA
  • 4...20 mA
• melebihi julat :
  • +12% (0...20 mA)
  • +15% (4...20 mA)
• Galangan input (pada input semasa): 250 Ω (dengan batang Shunt TY801)
• Panjang kabel medan maksimum: 600 meter (656 ela)
• Input voltan, maksimum tidak merosakkan: 11 V d.c.
• NMRR, 50 Hz, 60 Hz : >40 dB
• Ralat : <0.1%
• Ketepatan keselamatan: 1.9% (boleh dikonfigurasikan 0.6-5%)
• Resolusi : 12-bit
• Hanyutan suhu: Maks. 50 ppm/°C
• Masa kitaran kemas kini : 10 ms
• Penggunaan terkini :
  • 24 V (Modulebus): 50 mA (maks)
  • 5 V (Bas modul): 45 mA
  • 24 V (bekalan kuasa proses, UPx): 260 mA (maks) (4 + arus pemancar)
• Pelesapan kuasa : 2.4 W

Bekalan Pemancar (setiap saluran)

• Serasi HART :
  • Voltan: Bekalan kuasa proses (Upx) - maks 4.5 V
  • Semasa : 32 mA ± 10%

Pengawasan Voltan

• Voltan dalaman, input kuasa medan, output kuasa medan setiap saluran

Masa Timbul Penapis Input (0-90%)

• 190 ms (penapis HW)

Pengasingan

• 8 input diasingkan dari tanah dalam satu kumpulan

Unit Penamatan Modul

• TU834 (tunggal)
• TU844, TU845, TU854 (berlebihan)

Kod Kunci MTU

• FF (AI880)


Voltan Penebat Berkadar

• 50 V

Voltan Ujian Dielektrik

• 500 V a.c.
