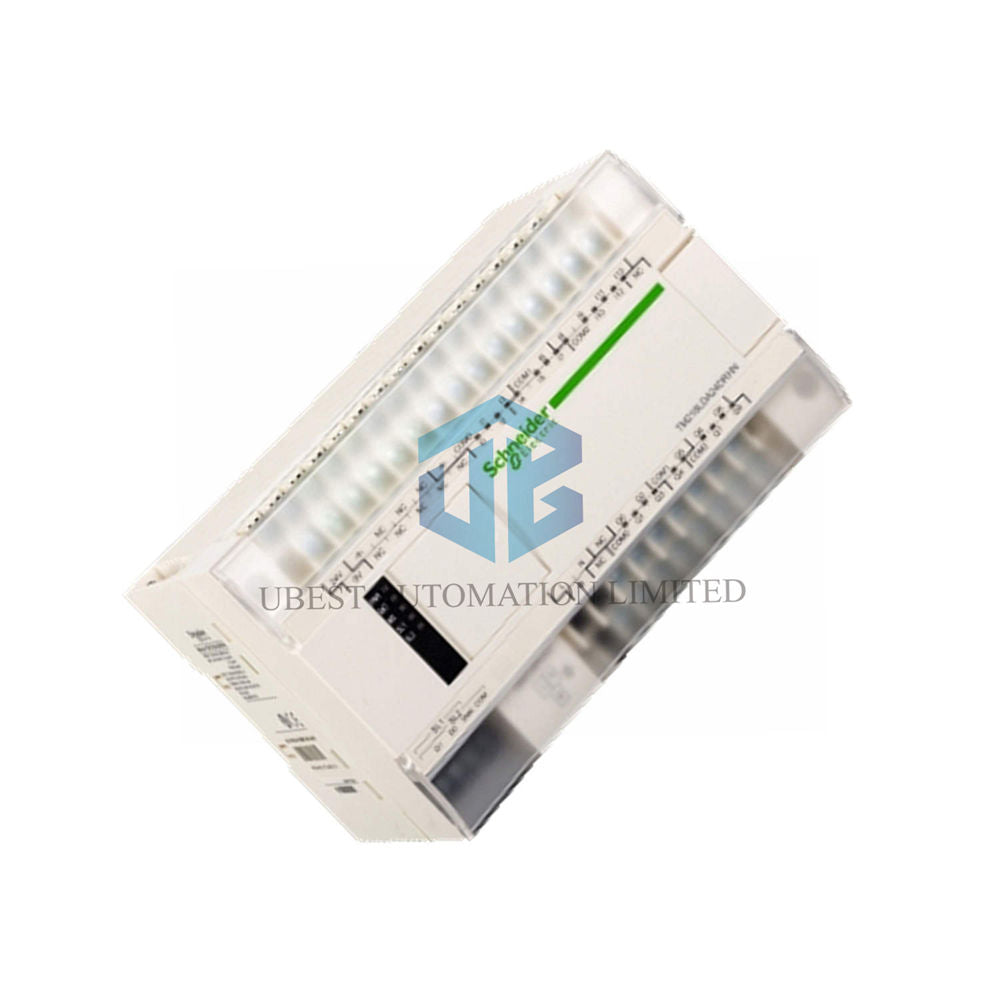

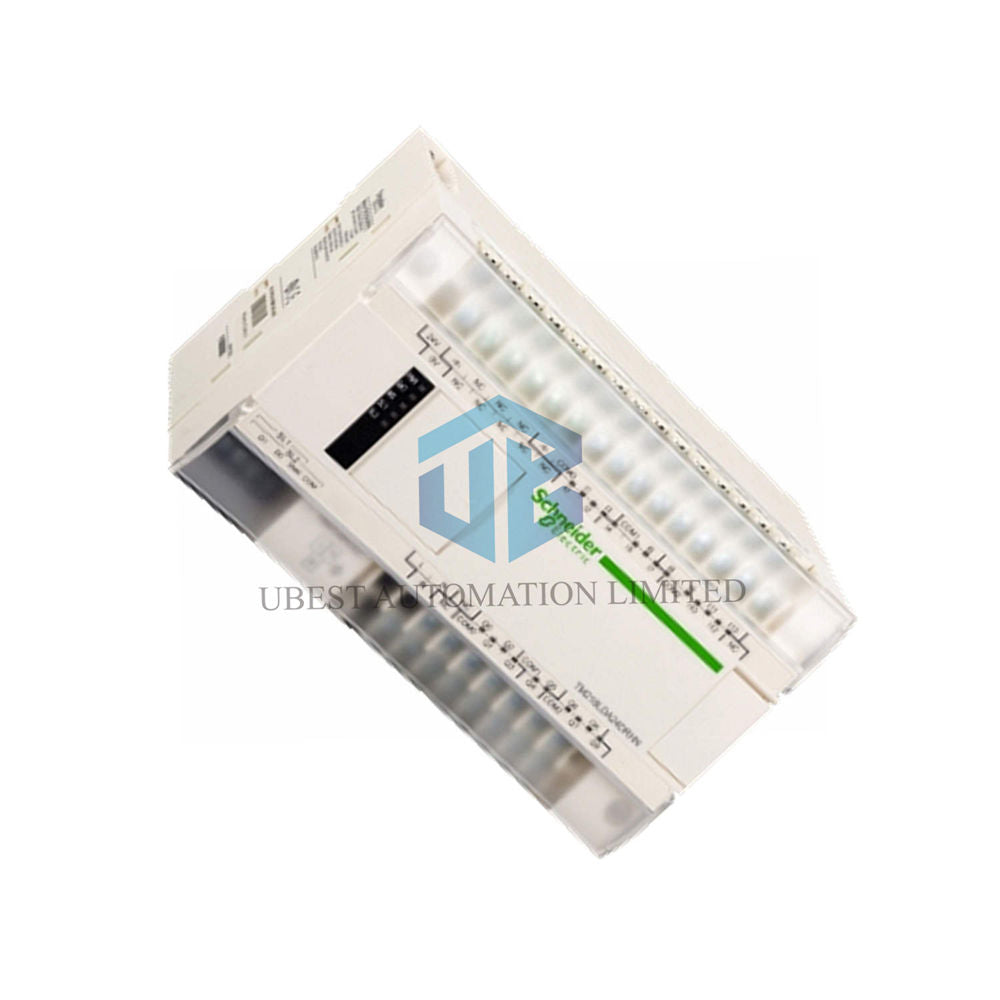

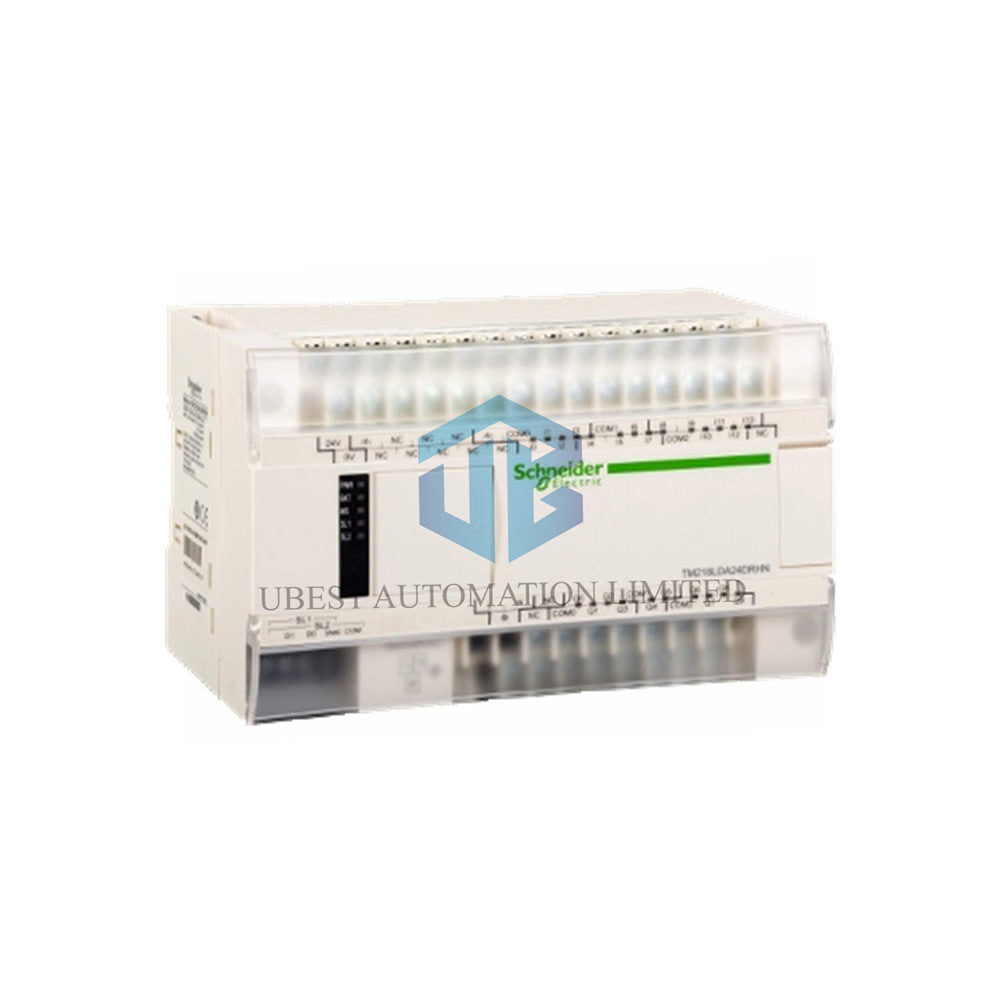

Pengawal Logik Kompak Schneider Electric TM218LDA24DRHN Modicon M218 — 24 I/O, Output Geganti, Ethernet, 100–240 VAC

TM218LDA24DRHN daripada Schneider Electric tergolong dalam siri pengawal logik kompak Modicon M218. Unit ini menggabungkan 14 input digital dan 10 output geganti dalam satu perumah. Unit ini beroperasi dengan bekalan 100–240 VAC dan dilengkapi port Ethernet RJ45 terbina dalam. Jurutera memilih model ini untuk tugas kawalan mesin kecil hingga sederhana yang memerlukan pensuisan geganti yang andal dan sambungan Modbus TCP. Pengawal ini melaksanakan 1 Kinst setiap 2 ms dengan gabungan arahan boolean dan aritmetik yang lazim. Pengawal ini menyokong sehingga tujuh modul pengembangan TM2, dengan maksimum 248 I/O. Schneider Electric mereka bentuk rangkaian Modicon M218 untuk pembina panel yang mementingkan pendawaian ringkas dan pentauliahan pantas.

Ringkasan

• TM218LDA24DRHN menyediakan 24 I/O terbina dalam dengan output geganti berkadar 2 A setiap titik.
• Dua port RS-485 dan satu port Ethernet menyokong protokol Modbus RTU, ASCII dan Modbus TCP.
• Memori Flash 1 MB menyimpan sandaran program dan data, manakala RAM 1 MB mengendalikan pelaksanaan aplikasi.
• Suhu operasi antara 0 hingga +55 °C dengan perlindungan IP20 untuk pemasangan dalam kabinet.
• Pengawal Modicon M218 ini sesuai untuk mesin kompak yang memerlukan pensuisan berasaskan geganti dan akses rangkaian.

Spesifikasi teknikal

• Jenama: Schneider Electric
• Model: TM218LDA24DRHN
• Siri: Modicon M218
• Kategori produk: Pengawal logik kompak
• Pemproses dan kelajuan jam: Pengilang tidak menerbitkan nilai ini untuk model ini.
• Memori program: 1 MB Flash untuk sandaran program dan data.
• Memori data: 1 MB RAM untuk pelaksanaan aplikasi.
• Perisian pengaturcaraan: SoMachine atau EcoStruxure Machine Expert.
• Kelajuan imbasan: 1 Kinst setiap 2 ms dengan 70% arahan boolean dan 30% arahan aritmetik, secara lazim.
• Input digital: 14 keseluruhan — 10 input 24 Vdc biasa serta 4 input HSC pantas pada 10 kHz.
• Output digital: 10 output geganti, 2 A setiap titik.
• Input dan output analog: Tiada pada model ini.
• Pembilang berkelajuan tinggi: 2 saluran pada 10 kHz.
• Output denyut: Tidak tersedia.
• Kapasiti pengembangan: Sehingga 7 modul pengembangan TM2, maksimum 248 I/O.
• Port terbina dalam: 1× Ethernet RJ45, 2× blok terminal RS-485, 1× mini USB-B untuk pengaturcaraan.
• Protokol: Modbus TCP melalui Ethernet; Modbus RTU dan ASCII melalui RS-485; protokol pengaturcaraan proprietari melalui USB.
• Pengembangan komunikasi: Satu slot kartrij untuk modul siri TMCOM yang menyokong Modbus, CANopen atau Profibus.
• Voltan bekalan: 100–240 VAC, 50/60 Hz.
• Penggunaan kuasa: 25 W.
• Arus bas: Tidak berkenaan — pengawal kompak berkuasa kendiri tanpa bas satah belakang.
• Suhu operasi: 0 hingga +55 °C.
• Suhu penyimpanan: −25 hingga +70 °C.
• Kelembapan relatif: 10–95%, tanpa pemeluwapan.
• Kadar perlindungan: IP20.
• Dimensi (T×L×D): 94.5 × 87.5 × 70 mm.
• Berat: 0.35 kg.
• Status kitar hayat: Telah dihentikan. Schneider Electric mengesyorkan Modicon M221 sebagai pengganti. Pengesahan terakhir: 2026-09.

Panduan Pemasangan

• Pasangkan pengawal pada rel DIN 35 mm di dalam kabinet yang memenuhi perlindungan IP20 atau lebih baik.
• Pastikan ruang kosong sekurang-kurangnya 50 mm di atas dan di bawah perumah untuk penyejukan perolakan semula jadi.
• Sambungkan bekalan 100–240 VAC ke terminal khusus dan sahkan sambungan bumi terlebih dahulu.
• Sambungkan peranti lapangan 24 Vdc kepada 14 input digital dan patuhi tanda kekutuban pada blok terminal.
• Pastikan beban output geganti tidak melebihi 2 A bagi setiap titik dan tambahkan diod flyback luaran untuk beban induktif.
• Gunakan kabel pasangan terpiuh berperisai untuk port RS-485 dan tamatkan bas pada kedua-dua hujung.
• Sambungkan port Ethernet RJ45 ke rangkaian bersuis dan tetapkan alamat IP tetap untuk Modbus TCP.
• Masukkan kartrij TMCOM sebelum menghidupkan unit jika anda memerlukan CANopen, Profibus atau port Modbus tambahan.
• Muat turun aplikasi melalui port mini USB-B menggunakan EcoStruxure Machine Expert.
• Sahkan fungsi input dan output menggunakan LED status terbina dalam sebelum mengendalikan mesin.

Senarai Pembungkusan

• 1× pengawal logik kompak Schneider Electric TM218LDA24DRHN Modicon M218
• 1× set blok terminal untuk kuasa, input dan output
• 1× panduan mula pantas daripada pengilang
• 1× kotak pelindung dengan beg antistatik

Penghantaran

• Kami menghantar ke seluruh dunia melalui FedEx, UPS dan DHL.
• Pesanan yang dibuat sebelum 15:00 waktu China akan dihantar dari gudang pada hari bekerja yang sama.
• Setiap bungkusan disertakan maklumat penjejakan dan pembungkusan antistatik yang rapi.
• Penghantaran biasanya mengambil masa 3–7 hari bekerja bergantung pada destinasi dan pelepasan kastam.

Soalan Lazim

• Q: Adakah TM218LDA24DRHN mempunyai I/O analog?
  A: Tidak. Model ini hanya menyediakan I/O digital. Tambahkan modul pengembangan TM2 jika anda memerlukan saluran analog.
• Q: Bolehkah saya memprogram pengawal ini menggunakan EcoStruxure Machine Expert?
  A: Ya. SoMachine dan EcoStruxure Machine Expert menyokong siri Modicon M218.
• Q: Berapa banyak modul pengembangan yang boleh diterima oleh pengawal ini?
  A: Ia menerima sehingga tujuh modul TM2, dengan jumlah maksimum 248 titik I/O.
• Q: Apakah pengganti yang disyorkan oleh Schneider Electric?
  A: Schneider Electric menyenaraikan Modicon M221 sebagai pengganti model yang telah dihentikan ini.
• Q: Apakah protokol komunikasi yang disokong oleh port Ethernet terbina dalam?
  A: Port Ethernet menyokong Modbus TCP untuk komunikasi antara pengawal dan komunikasi SCADA.
• Q: Berapakah kadar output geganti bagi setiap titik?
  A: Setiap output geganti mengendalikan 2 A, mencukupi untuk kebanyakan gegelung kontaktor dan beban solenoid kecil.
