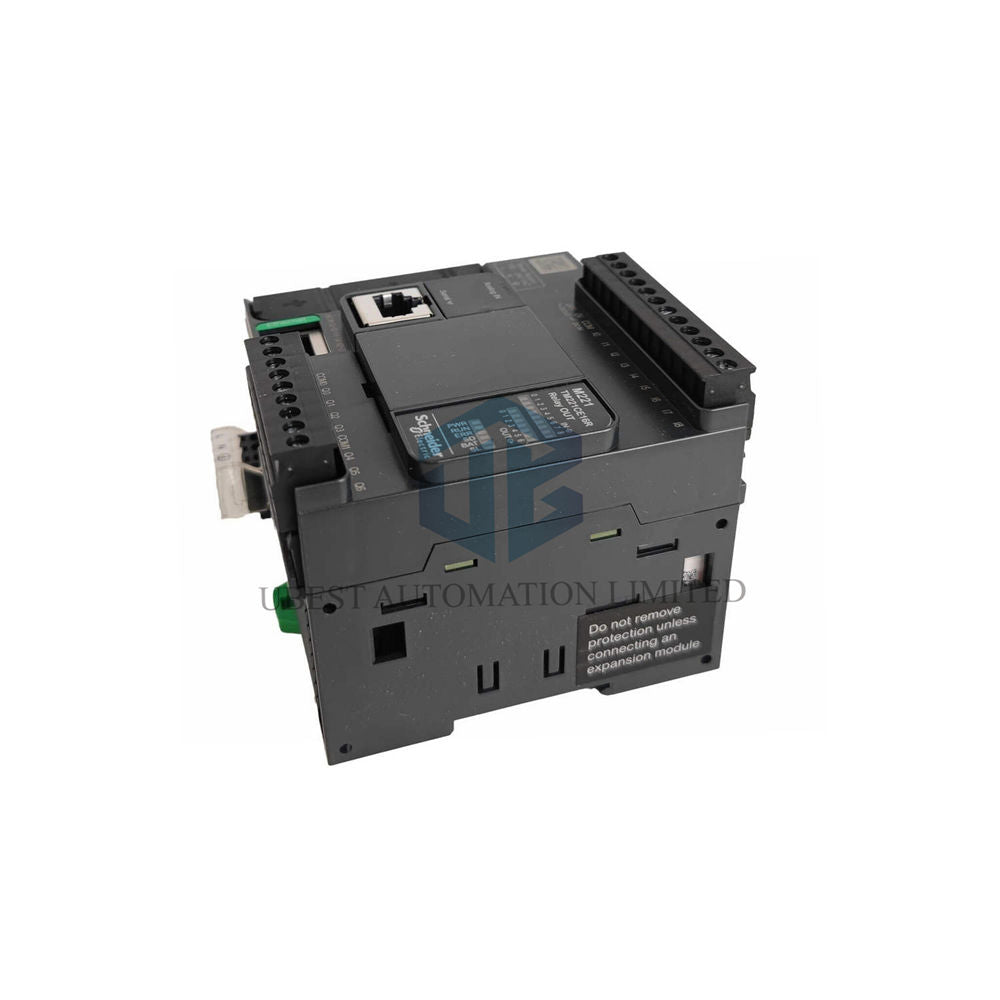

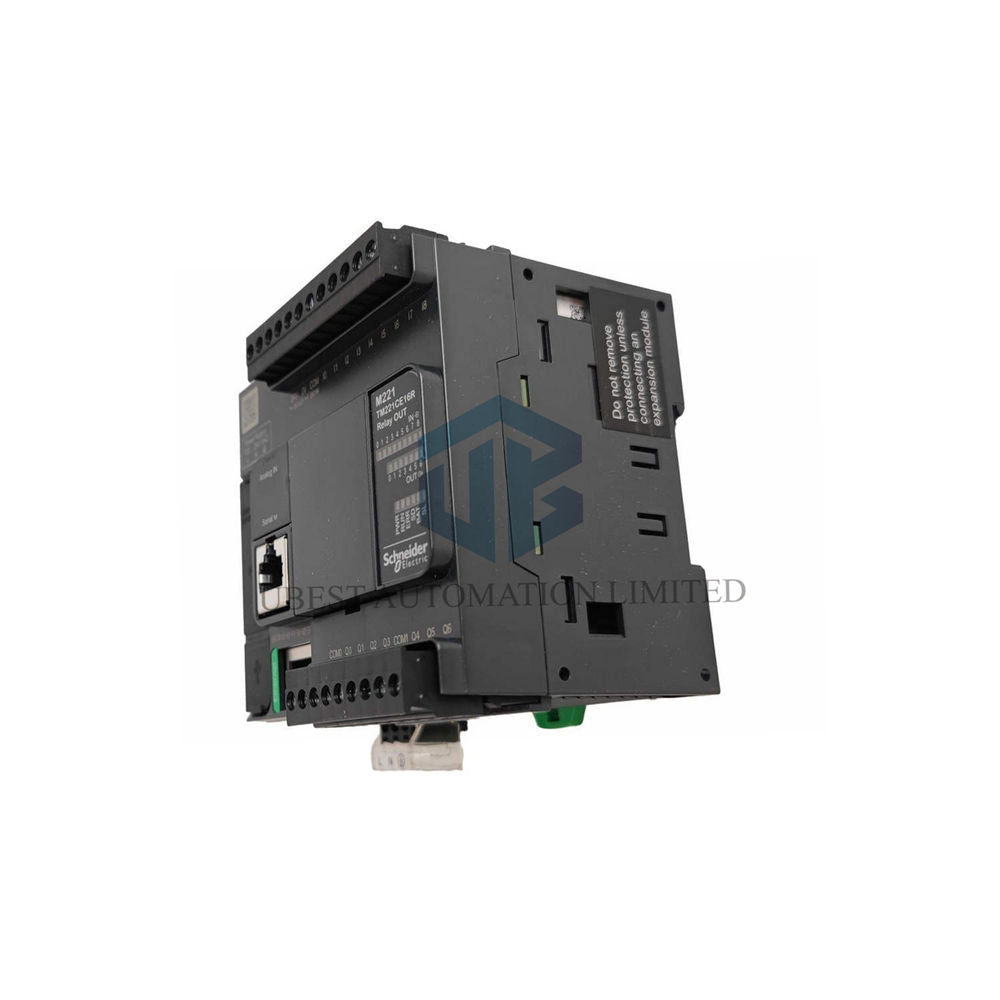

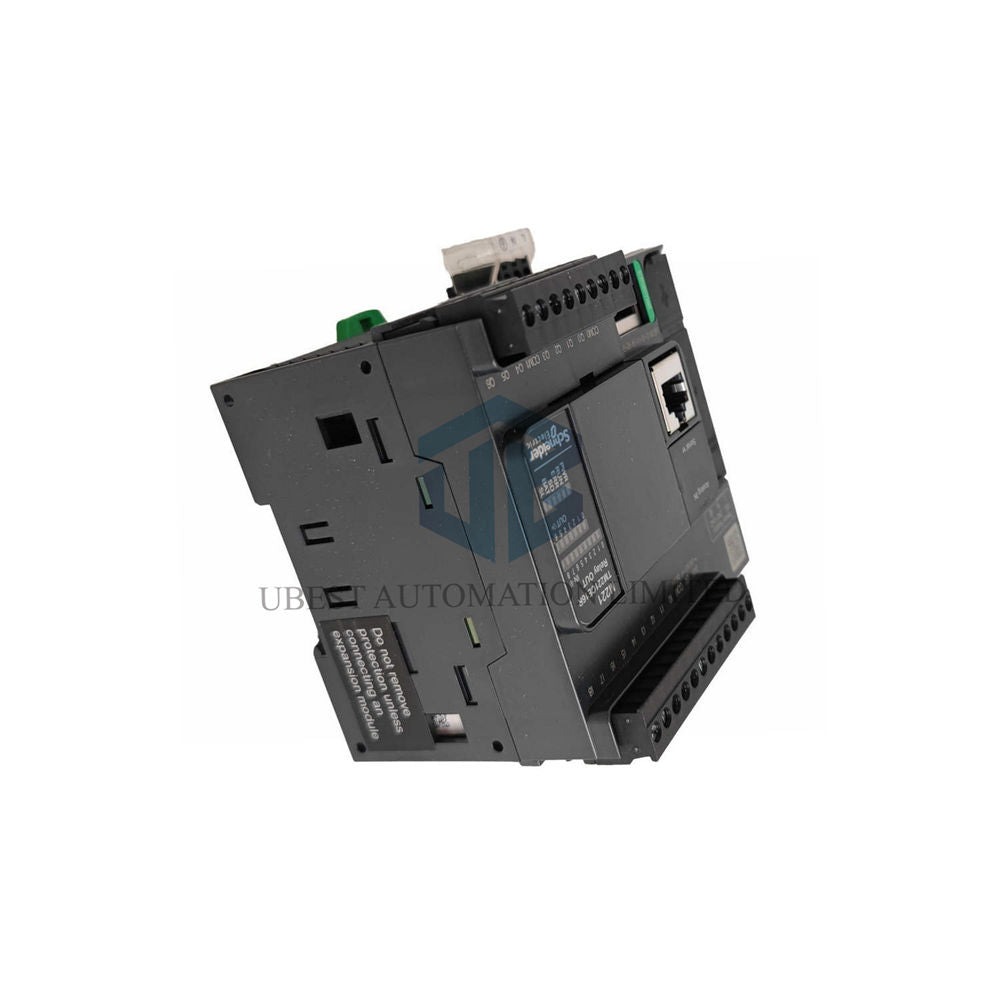

TM221CE16R: Pengawal Logik Modicon M221 dengan 16 I/O, Output Geganti dan Ethernet

TM221CE16R ialah sebahagian daripada rangkaian Modicon M221 keluaran Schneider Electric. Pengawal logik ini menggunakan bekalan 100 hingga 240 V AC. Ia dilengkapi 16 I/O diskret, termasuk 9 input dan 7 output geganti. Dua input analog mengendalikan isyarat 0 hingga 10 V dengan resolusi 10-bit. Port Ethernet RJ45 menyediakan sokongan Modbus TCP dan Ethernet/IP. Jurutera memilih model ini untuk mesin kecil, automasi bangunan dan kawalan proses kompak.

Ringkasan

• TM221CE16R menyediakan 16 I/O, output geganti dan port Ethernet terbina dalam.
• Ia beroperasi terus menggunakan bekalan kuasa sesalur utama 100 hingga 240 V AC.
• Dua input analog mencapai resolusi 10-bit dengan 10 mV setiap langkah.
• Empat input kiraan pantas mencapai 100 kHz untuk tugasan berkelajuan tinggi.
• Schneider Electric mereka bentuk pengawal M221 ini untuk pemasangan rel DIN.

Sebab Utama Memilih Pengawal Ini

• Bekalan sedia untuk sesalur utama: Pengawal ini menerima 100 hingga 240 V AC tanpa bekalan kuasa luaran.
• Ethernet terbina dalam: Anda mendapat klien/pelayan Modbus TCP, hamba Modbus TCP dan penyesuai Ethernet/IP melalui satu port RJ45.
• Output geganti fleksibel: Tujuh geganti biasanya terbuka menukar 5 hingga 125 V DC dan 5 hingga 250 V AC pada 2 A.
• Penderiaan analog: Dua input 0 hingga 10 V memberikan resolusi 10-bit dan ketepatan skala penuh ±1 %.
• Kiraan pantas: Empat input HSC beroperasi pada 100 kHz dengan kapasiti kiraan 32-bit.
• Kawalan PID: Pengawal ini menjalankan sehingga 14 gelung PID serentak.
• Jam masa nyata: RTC terbina dalam menyimpang kurang daripada 30 saat sebulan pada 25 °C.
• Hayat geganti panjang: Ketahanan mekanikal mencapai 20 juta kitaran.
• Jejak kompak: Unit ini berukuran hanya 90 x 70 x 95 mm dan beratnya 0.346 kg.
• Julat suhu luas: Pengawal beroperasi dari -10 hingga 55 °C dalam pemasangan mendatar.

Spesifikasi Teknikal

• Jenama: Schneider Electric
• Model: TM221CE16R
• Siri: Modicon M221
• Jenis produk: Pengawal logik dengan Ethernet
• Bekalan berkadar: 100 hingga 240 V AC, had 85 hingga 264 V, 50/60 Hz
• Arus permulaan: maksimum 40 A
• Penggunaan kuasa: 33 VA tanpa pengembangan, 49 VA dengan pengembangan maksimum
• Output bas pengembangan: 0.325 A pada 5 V dan 0.12 A pada 24 V
• Input diskret: 9 input mengikut IEC 61131-2 Jenis 1, logik sink atau source
• Voltan dan arus input: 24 V DC, 7 mA biasa, 5 mA pantas
• Impedans input: 3.4 kOhm biasa, 4.9 kOhm pantas
• Ambang input: Keadaan 1 pada 15 V atau lebih tinggi, keadaan 0 pada 5 V atau lebih rendah
• Input analog: 2 saluran, julat 0 hingga 10 V, resolusi 10-bit, LSB 10 mV
• Ketepatan analog: ±1 % skala penuh, impedans 100 kOhm
• Beban lampau analog: ±30 V DC selama 5 minit, ±13 V DC secara berterusan
• Penukaran analog: 1 ms bagi setiap saluran ditambah satu kitaran pengawal
• Output diskret: 7 output geganti, biasanya terbuka
• Kadar output: 2 A, 5 hingga 125 V DC dan 5 hingga 250 V AC
• Had output: Maksimum 125 V DC dan 277 V AC
• Arus sepunya: 6 A pada COM 1, 7 A pada COM 0
• Tindak balas output: Hidup 10 ms dan mati 10 ms
• Tindak balas input: Input pantas 5 µs, hidup 35 µs dan mati 100 µs bagi input biasa
• Penapisan boleh dikonfigurasikan: 0 ms, 3 ms atau 12 ms bagi setiap input
• Frekuensi pensuisan: 20 operasi seminit pada beban maksimum
• Beban minimum: 1 mA pada 5 V DC untuk output geganti
• Ketahanan mekanikal: 20 juta kitaran atau lebih
• Ketahanan elektrik: 100000 hingga 300000 kitaran merentas jenis beban AC dan DC
• Memori: RAM aplikasi 256 kB, RAM pemboleh ubah 256 kB, sandaran flash 256 kB
• Penyimpanan data: Kad SD 2 GB pilihan
• Bateri: Litium BR2032, jangka hayat 4 tahun, sandaran 1 tahun pada 25 °C
• Kelajuan pelaksanaan: 0.2 µs bagi setiap arahan Boolean, 0.3 ms bagi setiap 1 K arahan
• Tindak balas tugas peristiwa: 60 µs
• Kawasan objek: 255 pemasa, 255 pembilang, 512 perkataan pemalar, 512 bit memori, 8000 perkataan memori
• Jam masa nyata: Terbina dalam, hanyutan kurang daripada 30 s/bulan pada 25 °C
• Gelung PID: Sehingga 14 gelung serentak
• Pengiraan: 4 input HSC pada 100 kHz, 32 bit, mod A/B, fasa tunggal dan denyut/arah
• Port USB: Mini B USB 2.0 pada 480 Mbit/s
• Port Ethernet: RJ45, 10BASE-T/100BASE-TX, kabel kuprum 100 m
• Pautan bersiri: RJ45 RS232/RS485 pada 1.2 hingga 115.2 kbit/s
• Protokol: Modbus RTU/ASCII, Modbus TCP, Ethernet/IP, SoMachine-Network
• Perkhidmatan komunikasi: Klien DHCP, klien/pelayan/hamba Modbus TCP, penyesuai Ethernet/IP
• Bekalan sensor: 24 V DC pada 250 mA daripada pengawal
• Penebatan: 2300 V AC output ke logik, 500 V AC input ke logik, 1500 V AC bekalan ke bumi
• Jarak kabel: input pantas berperisai 10 m, output dan input digital tidak berperisai 30 m, input analog 1 m
• Pemasangan: Rel DIN TH35-15 atau TH35-7.5, atau panel dengan kit pemasangan
• Dimensi: tinggi 90 mm, kedalaman 70 mm, lebar 95 mm
• Berat: 0.346 kg
• Tahap perlindungan: IP20 dengan penutup pelindung terpasang
• Suhu operasi: -10 hingga 55 °C mendatar, -10 hingga 35 °C menegak
• Suhu penyimpanan: -25 hingga 70 °C
• Kelembapan: 10 hingga 95 % tanpa pemeluwapan
• Ketinggian: 0 hingga 2000 m semasa operasi, 0 hingga 3000 m semasa penyimpanan
• Tahap pencemaran: 2 atau lebih rendah
• Rintangan kejutan: 98 m/s² pada 11 ms
• Rintangan getaran: 3.5 mm pada 5 hingga 8.4 Hz, 1 gn pada 8.4 hingga 150 Hz
• Imuniti gangguan mikro: 10 ms
• Imuniti ESD: 4 kV sentuhan, 8 kV udara mengikut EN/IEC 61000-4-2
• Imuniti medan: 10 V/m dari 80 MHz hingga 1 GHz mengikut EN/IEC 61000-4-3
• Imuniti magnet: 30 A/m pada 50/60 Hz mengikut EN/IEC 61000-4-8
• Imuniti denyutan: 2 kV talian kuasa dan output geganti, 1 kV Ethernet, bersiri dan I/O
• Imuniti lonjakan: 2 kV talian AC dan mod sepunya output geganti, 1 kV I/O
• RF terkonduksi: 10 Vrms dari 0.15 hingga 80 MHz mengikut EN/IEC 61000-4-6
• RF marin: 3 Vrms dari 0.1 hingga 80 MHz mengikut peraturan LR, ABS, DNV dan GL
• Pancaran: Terpancar dan terkonduksi Kelas A mengikut EN/IEC 55011
• Piawaian: EN/IEC 60664-1, EN/IEC 61010-2-201, EN/IEC 61131-2
• Pensijilan: CE, RCM, DNV-GL, ABS, IACS E10, LR, EAC, CSA, cULus

Panduan Pemasangan

• Klipkan pengawal pada rel DIN TH35-15 atau TH35-7.5 mengikut IEC 60715.
• Gunakan kit pemasangan jika anda lebih suka pemasangan pada panel berbanding pemasangan pada rel.
• Salurkan 100 hingga 240 V AC ke blok bekalan 3 terminal.
• Sambungkan input diskret ke blok terminal skru boleh tanggal dan padankan logik sink atau source.
• Sambungkan output geganti ke blok terminal skru boleh tanggal dan periksa had arus COM.
• Sambungkan isyarat analog ke penyambung 4 terminal dan pastikan kabel kurang daripada 1 m.
• Pastikan kabel input pantas berperisai kurang daripada 10 m untuk pengiraan yang boleh dipercayai.
• Pasangkan kabel Ethernet RJ45 ke port dan pastikan LED Link dan ACT menyala.
• Sambungkan serial 1 melalui port RJ45 untuk komunikasi RS232 atau RS485.
• Gunakan port USB 2.0 mini B untuk pengaturcaraan dan kemas kini perisian tegar.
• Masukkan kad SD 2 GB pilihan untuk menyimpan aplikasi dan data.
• Periksa LED PWR, RUN dan ERR selepas menghidupkan kuasa.

Senarai Kandungan Pakej

• 1 x pengawal logik Schneider Electric TM221CE16R
• 1 x blok terminal skru boleh tanggal untuk input
• 1 x blok terminal skru boleh tanggal untuk output
• 1 x blok terminal 3 terminal untuk bekalan kuasa AC
• 1 x penyambung 4 terminal untuk input analog
• 1 x kit pemasangan untuk pemasangan pada panel
• 1 x penutup pelindung untuk perlindungan IP20
• 1 x dokumentasi mula pantas

Waranti dan Penghantaran

• Kami memberikan waranti 12 bulan untuk pengawal ini bagi kecacatan pembuatan.
• Kami menghantar menggunakan FedEx, UPS atau DHL mengikut pilihan penghantaran anda.
• Kami membungkus setiap unit dengan perlindungan hentakan untuk pengangkutan yang selamat.
• Kami akan menghantar nombor penjejakan selepas penghantaran supaya anda boleh menjejaki kiriman.

Soalan Lazim

• S: Bolehkah TM221CE16R beroperasi tanpa bekalan kuasa 24 V yang berasingan?
  J: Ya, ia beroperasi terus pada bekalan sesalur 100 hingga 240 V AC dan turut membekalkan 24 V DC pada 250 mA untuk penderia.
• S: Apakah perkhidmatan Ethernet yang disokong oleh port RJ45 terbina dalam?
  J: Port ini menyokong peranan klien, pelayan dan hamba Modbus TCP serta mod penyesuai Ethernet/IP.
• S: Berapakah bilangan output geganti yang boleh saya tambah dengan pengawal ini?
  J: Anda boleh menambah sehingga empat modul pengembangan geganti atau empat modul pengembangan transistor.
• S: Apakah jenis beban yang boleh disuis oleh output geganti?
  J: Geganti ini mengendalikan beban AC dan DC rintangan serta induktif pada 2 A dalam julat 5 hingga 250 V AC atau 5 hingga 125 V DC.
• S: Bagaimanakah saya boleh meminta harga atau sebut harga?
  A: E-mel sales@ubestplc.com atau mesej kami di WhatsApp di +86 86 180 3000 5825.
