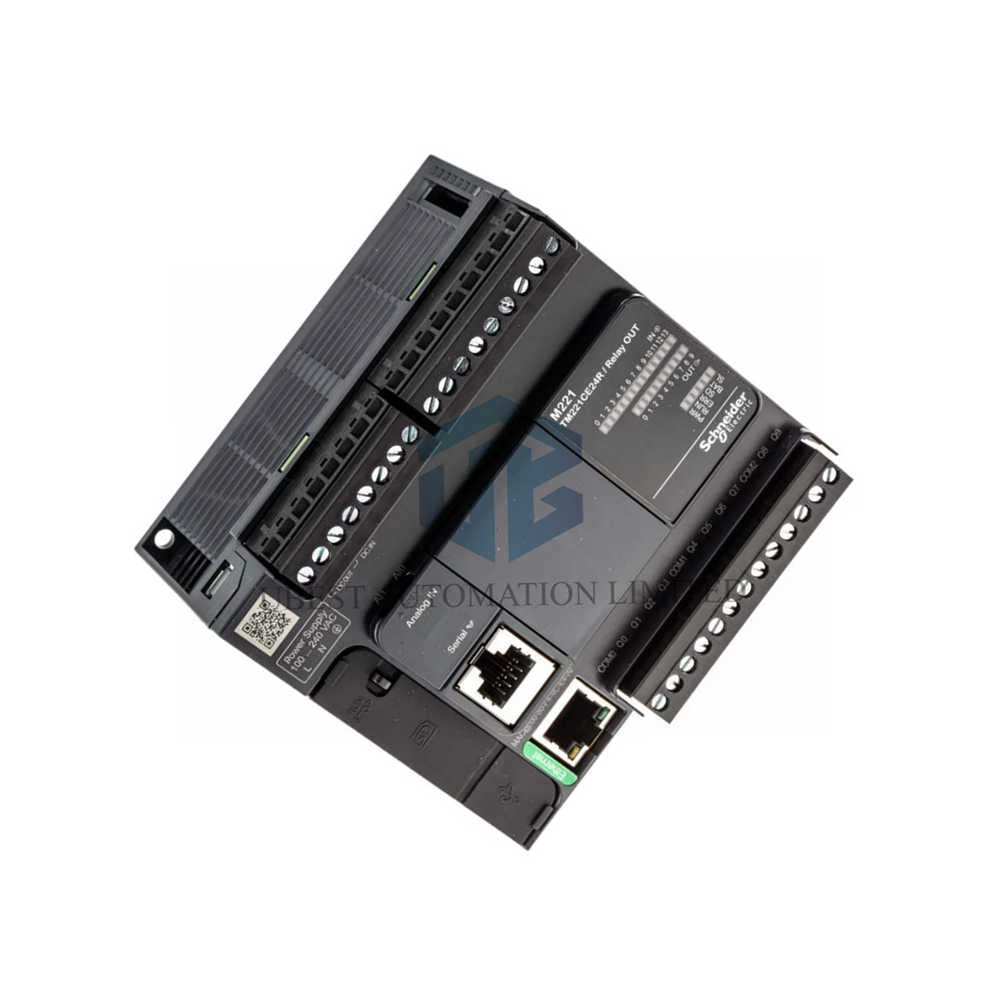

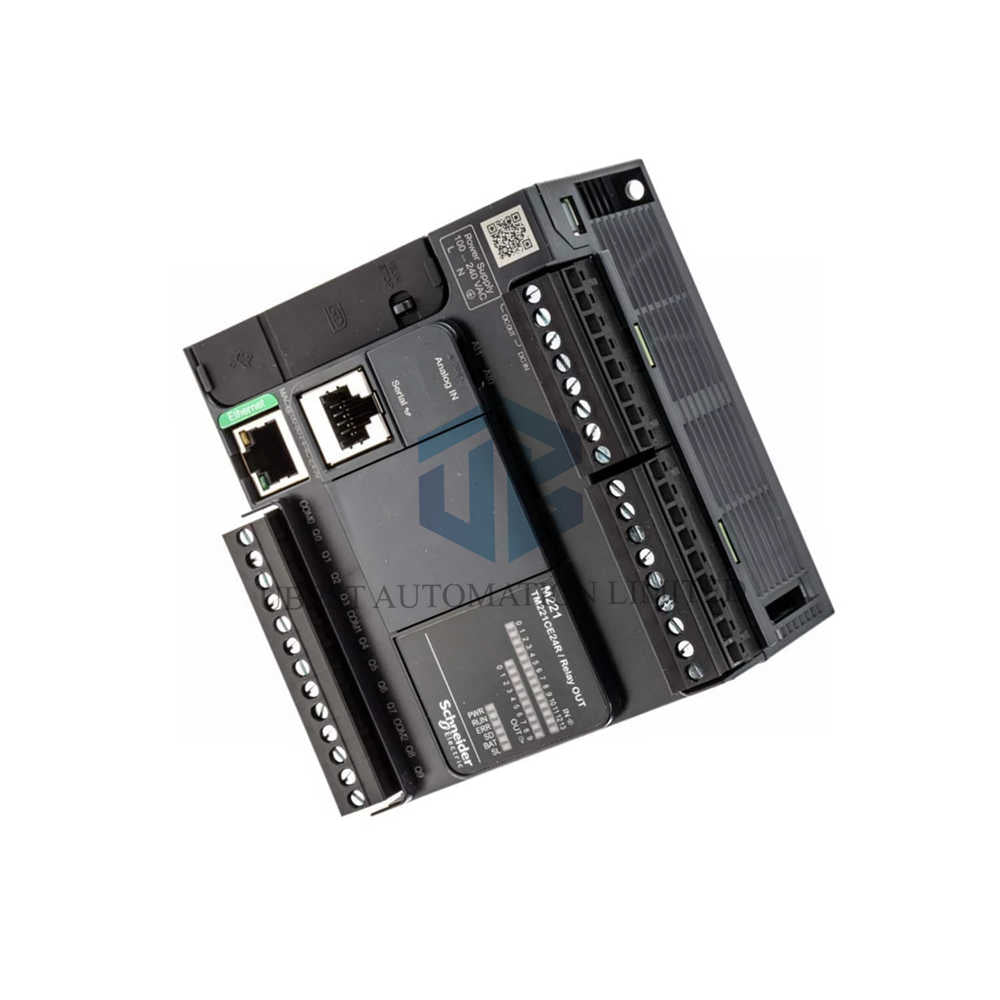

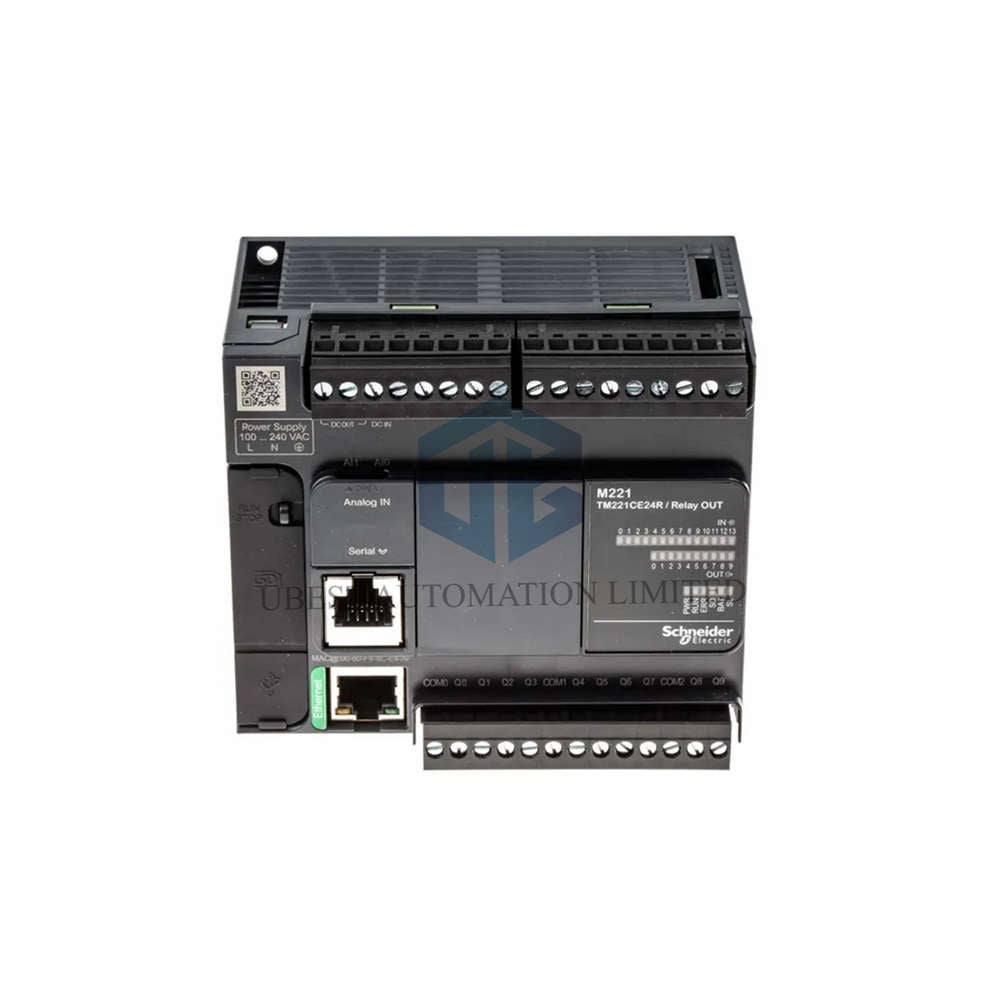

Pengawal Logik Schneider Modicon M221 TM221CE24R — 24 I/O Geganti + Ethernet

TM221CE24R ialah pengawal logik kompak daripada Schneider Electric. Model ini tergolong dalam rangkaian Modicon M221. Unit ini mempunyai 14 input diskret, 2 input analog dan 10 output geganti. Jurutera memilih TM221CE24R untuk persediaan pantas dan Ethernet terbina dalam. Unit ini beroperasi pada 100–240 V AC dan sesuai dipasang pada rel DIN selebar 110 mm. Reka bentuknya menyasarkan mesin kecil, sel pembungkusan dan kawalan pam.

Ringkasan

• TM221CE24R menyediakan 24 I/O dalam perumah selebar 110 mm.
• Dua input analog membaca 0–10 V dengan resolusi 10-bit.
• Empat pembilang pantas mencapai 100 kHz untuk tugas gerakan berkelajuan tinggi.
• Ethernet terbina dalam menyokong mod penyesuai Modbus TCP dan Ethernet/IP.
• Pengawal PID menjalankan sehingga 14 gelung serentak.
• Jam masa nyata dan slot kad SD 2 GB memudahkan pengelogan data.

Kelebihan Utama Jualan

• Pendawaian pantas: blok skru boleh tanggal mempercepat pemasangan panel.
• Saiz kompak: ketinggian 70 mm dan kedalaman 70 mm menjimatkan ruang kabinet.
• Ringan: berat 0.395 kg memudahkan pemasangan pada panel nipis.
• Julat output luas: geganti menukar beban 5–250 V AC dan 5–125 V DC.
• Ketahanan geganti tinggi: 20 juta kitaran mekanikal mengurangkan kos penggantian.
• Pengembangan fleksibel: sehingga 7 modul geganti atau transistor menambah I/O.

Spesifikasi Teknikal Utama

• Jenama: Schneider Electric
• Model: TM221CE24R
• Rangkaian: Modicon M221
• Voltan bekalan: 100…240 V AC, 50/60 Hz, arus masuk ≤ 40 A
• Penggunaan kuasa: ≤ 35 VA secara bersendirian, ≤ 58 VA dengan pengembangan maksimum
• Input diskret: 14 input jenis 1 mengikut EN/IEC 61131-2, 24 V DC
• Arus input: 7 mA untuk input biasa, 5 mA untuk input pantas
• Impedans input: 3.4 kOhm biasa, 4.9 kOhm pantas, 100 kOhm analog
• Ambang input: Keadaan 1 ≥ 15 V / ≥ 4.2 mA, keadaan 0 ≤ 5 V / ≤ 1.3 mA
• Tindak balas input pantas: 5 µs untuk hidup dan mati pada I0, I1, I6, I7
• Tindak balas input biasa: 35 µs untuk hidup, 100 µs untuk mati
• Penapisan input: 0 ms, 3 ms atau 12 ms boleh dipilih bagi setiap saluran
• Input analog: 2 saluran, julat 0…10 V, resolusi 10-bit, LSB 10 mV
• Ketepatan analog: ±1 % skala penuh, penukaran 1 ms bagi setiap saluran
• Lampau analog: ±13 V DC berterusan, ±30 V DC selama 5 minit
• Output diskret: 10 geganti, biasanya terbuka, 2 A setiap saluran
• Voltan output: 5…250 V AC dan 5…125 V DC, had 277 V AC / 125 V DC
• Arus sepunya: 7 A pada COM 0 dan COM 1, 4 A pada COM 2
• Tindak balas output: 10 ms untuk hidup dan mati
• Kadar pensuisan: 20 operasi seminit pada beban maksimum
• Beban minimum: 1 mA pada 5 V DC untuk output geganti
• Input pengiraan: 4 saluran HSC pada 100 kHz, 32-bit, A/B, denyut/arah, fasa tunggal
• Memori: RAM 256 kB untuk aplikasi dan data, sandaran flash 256 kB
• Saiz program: 10,000 arahan, 0.2 µs bagi setiap arahan Boolean
• Kawasan objek: 512 bit %M, 8000 perkataan %MW, 512 perkataan %KW, 255 pemasa, 255 pembilang
• Masa tindak balas tugas peristiwa: 60 µs, 0.3 ms bagi setiap 1 K arahan
• Jam: Jam masa nyata dengan hanyutan ≤ 30 s/bulan pada 25 °C
• Bateri: litium BR2032, jangka hayat 4 tahun, sandaran 1 tahun pada 25 °C
• Penyimpanan data: kad SD 2 GB (pilihan)
• Ethernet: 1 port RJ45, 10BASE-T/100BASE-TX, kabel tembaga 100 m
• Perkhidmatan Ethernet: klien DHCP, penyesuai Ethernet/IP, pelayan/klien/hamba Modbus TCP
• Pautan bersiri: Serial 1 RJ45, RS232/RS485, Modbus RTU/ASCII atau SoMachine-Network
• USB: Mini B USB 2.0, 480 Mbit/s, protokol SoMachine-Network
• Kadar baud: 1.2…115.2 kbit/s, bas RS232 3 m, bas RS485 15 m
• Bekalan sensor: 24 V DC pada 250 mA daripada pengawal
• Bekalan bas pengembangan: 0.16 A pada 24 V, 0.52 A pada 5 V
• Penebatan: 2300 V AC bekalan-ke-logik, 1500 V AC output-ke-bumi, 500 V AC input-ke-logik
• Dimensi: tinggi 70 mm, dalam 70 mm, lebar 110 mm
• Berat: 0.395 kg bersih
• Perlindungan: IP20 dengan penutup dipasang, darjah pencemaran ≤ 2
• Suhu operasi: −10…55 °C secara mendatar, −10…35 °C secara menegak
• Suhu penyimpanan: −25…70 °C
• Kelembapan: 10…95 % tanpa pemeluwapan
• Ketinggian: 0…2000 m semasa operasi, 0…3000 m semasa penyimpanan

Imuniti Persekitaran dan Bunyi

• Imuniti ESD mencapai 8 kV melalui udara dan 4 kV sentuhan mengikut EN/IEC 61000-4-2.
• Imuniti medan RF mengekalkan 10 V/m merentasi 80 MHz hingga 1 GHz.
• Imuniti medan magnet mencapai 30 A/m pada 50…60 Hz.
• Imuniti transien pantas mencapai 2 kV pada talian kuasa dan output geganti.
• Ketahanan lonjakan mencapai 2 kV mod sepunya pada talian AC dan output geganti.
• Ketahanan imuniti RF terhantar mengekalkan 10 Vrms merentasi 0.15…80 MHz.
• Pancaran sinaran memenuhi kelas A EN/IEC 55011 pada jarak 10 m.
• Ketahanan getaran mencapai 3.5 mm pada 5…8.4 Hz dan 1 gn pada 8.4…150 Hz.
• Ketahanan hentakan mencapai 98 m/s² selama 11 ms.
• Ketahanan terhadap gangguan mikro selama 10 ms tanpa tetapan semula.
• Pensijilan termasuk CE, CSA, CULus, LR, RCM, EAC, DNV-GL dan IACS E10.

Panduan Pemasangan

• Pasang unit pada rel TH35-15 atau TH35-7.5, atau pada panel menggunakan kit pemasangan.
• Pastikan suhu udara ambien maksimum 55 °C untuk pemasangan mendatar.
• Sambungkan pendawaian input analog menggunakan kabel tidak berperisai sepanjang kurang daripada 1 m.
• Sambungkan pendawaian input dan output digital menggunakan kabel tidak berperisai sepanjang kurang daripada 30 m.
• Sambungkan pendawaian input pantas menggunakan kabel berperisai sepanjang kurang daripada 10 m.
• Sambungkan bekalan 24 V DC pada blok terminal 3-terminal.
• Gunakan port RJ45 untuk Ethernet dan port Mini B untuk pengaturcaraan.
• Pasang bateri BR2032 untuk mengekalkan jam dan data semasa gangguan bekalan.

Senarai Kandungan Pakej

• 1 × pengawal logik Schneider TM221CE24R
• 1 × blok terminal skru boleh tanggal untuk input
• 1 × blok terminal skru boleh tanggal untuk output
• 1 × blok terminal 4-terminal untuk input analog
• 1 × blok terminal 3-terminal untuk bekalan 24 V DC
• 1 × bateri litium BR2032
• 1 × penutup pelindung untuk penarafan IP20
• 1 × panduan mula pantas

Penghantaran dan Waranti

• FedEx, UPS dan DHL menghantar pesanan ke seluruh dunia dengan penjejakan.
• Pesanan dihantar dari gudang dalam masa 1–3 hari bekerja.
• Setiap unit disertakan waranti 12 bulan terhadap kecacatan pembuatan.
• Hubungi sales@ubestplc.com untuk mendapatkan sebut harga penghantaran.

Soalan Lazim

• S: Adakah TM221CE24R menyokong mod penyesuai Ethernet/IP?
  J: Ya, port RJ45 menyokong peranan penyesuai Ethernet/IP serta pelayan, klien dan hamba Modbus TCP.
• S: Sejauh manakah ketepatan dua input analog?
  J: Setiap saluran memberikan resolusi 10-bit, 10 mV setiap langkah dan ketepatan skala penuh ±1 %.
• S: Beban apakah yang boleh dikawal oleh satu output geganti?
  J: Setiap geganti mengendalikan 2 A pada 5…250 V AC atau 5…125 V DC.
• S: Berapa banyak modul pengembangan yang boleh saya tambah?
  J: Anda boleh menambah sehingga 7 modul pengembangan geganti atau transistor.
• S: Apakah yang melindungi program jika bekalan kuasa terputus?
  J: Memori kilat 256 kB dan bateri BR2032 memastikan aplikasi dan data selamat.
