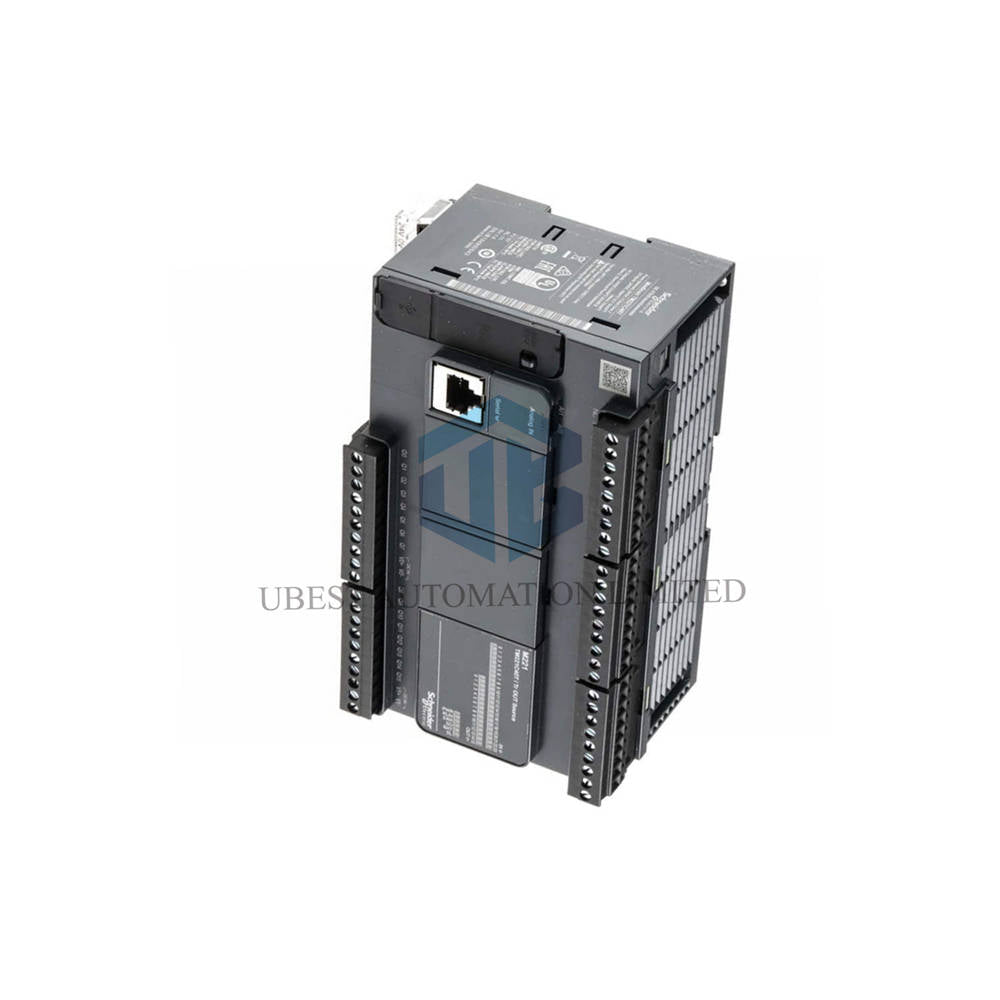

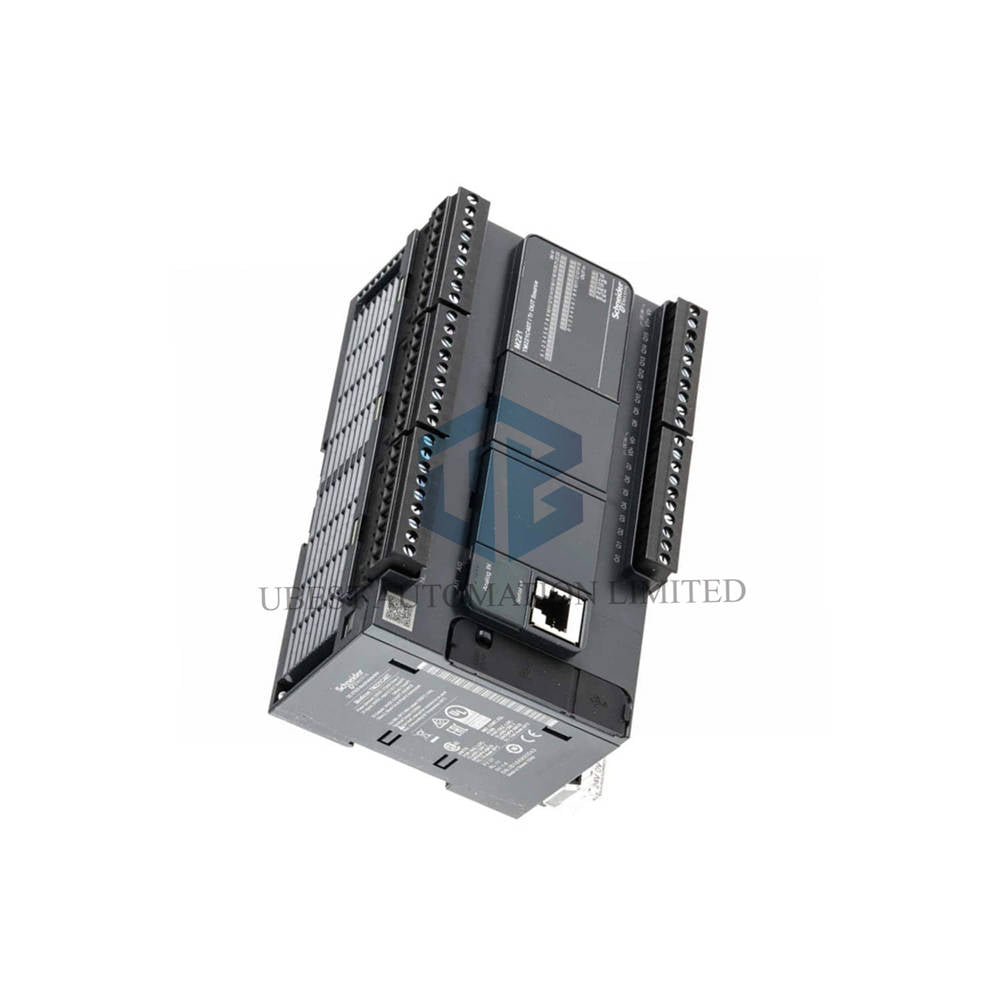

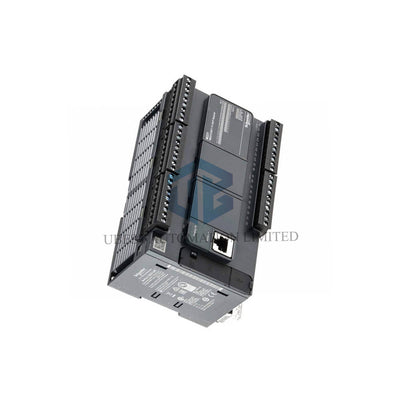

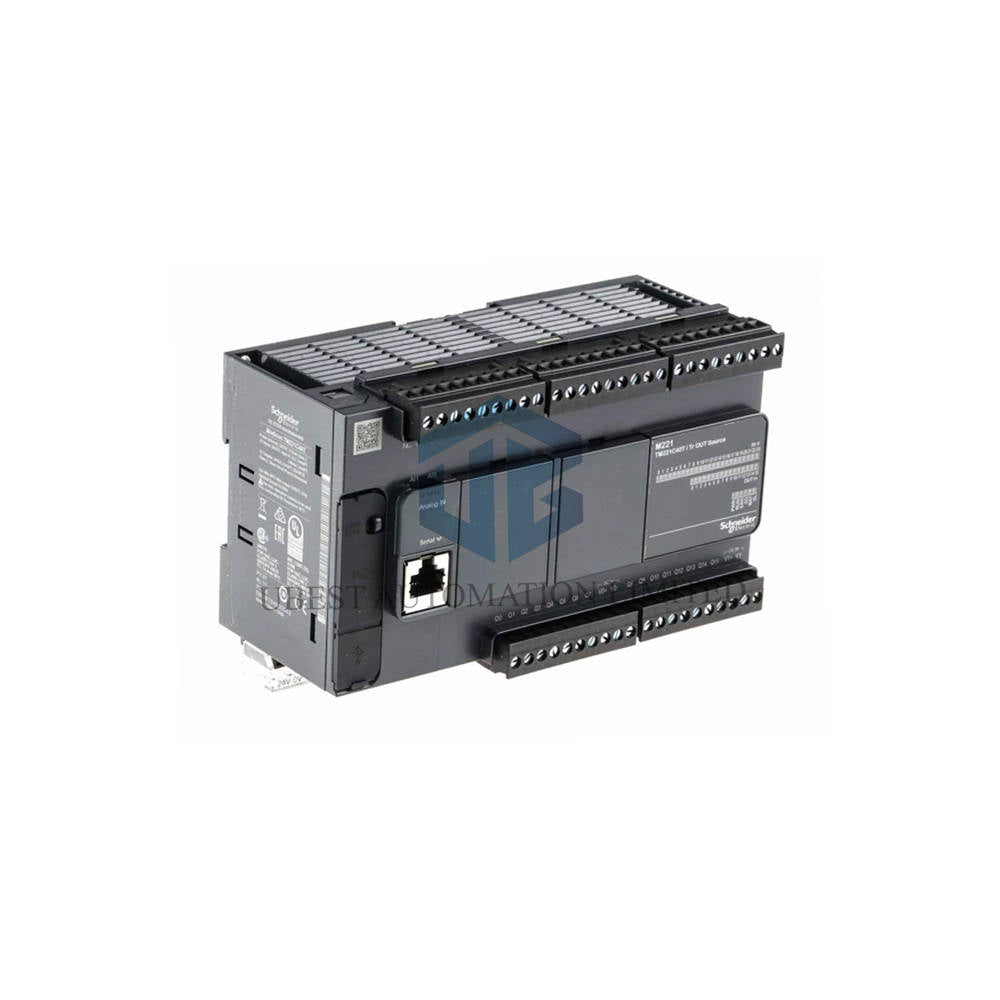

Pengawal Transistor Schneider Electric Modicon M221 TM221C40T – 40 I/O, 24 V DC, Output PNP Pantas

TM221C40T ialah pengawal logik Modicon M221 daripada Schneider Electric. Ia beroperasi pada 24 V DC dan menawarkan 40 titik I/O diskret. Enam belas output transistor PNP bertukar dengan pantas, manakala 24 input mengendalikan isyarat mesin harian. Dua input analog membolehkan pengukuran voltan yang mudah. Jurutera memilih TM221C40T untuk panel kompak yang memerlukan kelajuan, PWM dan kedudukan.

Ringkasan

• TM221C40T dilengkapi 24 input, 16 output transistor dan 2 input analog.
• Output pantas Q0 dan Q1 mencapai 100 kHz untuk tugas PWM dan denyut.
• Empat pembilang berkelajuan tinggi beroperasi pada 100 kHz dengan julat 32 bit.
• Dua paksi PTO menyokong mod denyut/arah untuk kedudukan ringkas.
• Bekalan 24 V DC memudahkan pendawaian dalam kabinet kawalan moden.

Kelebihan Utama

• Pensuisan pantas: Q0 dan Q1 bertindak balas dalam 5 µs untuk kerja denyut yang tepat.
• Analog terbina dalam: Dua input 0…10 V menjimatkan kos modul tambahan.
• Pengembangan yang meluas: Tambah sehingga 7 modul pengembangan untuk output geganti.
• Jam sebenar terbina dalam: RTC terbina dalam hanya menyimpang 30 s sebulan.
• Green Premium: Produk ini mematuhi peraturan RoHS dan REACh.

Spesifikasi Teknikal Teras

• Jenama: Schneider Electric
• Model: TM221C40T
• Siri: Modicon M221
• Jenis produk: Pengawal logik
• Voltan bekalan terkadar: 24 V DC
• Had voltan bekalan: 20.4…28.8 V
• Arus masuk: ≤ 35 A
• Penggunaan kuasa: ≤ 4.1 W tanpa pengembangan; ≤ 16 W dengan pengembangan maksimum
• Bilangan I/O diskret: 40 keseluruhan (24 input, 16 output transistor)
• Voltan input diskret: 24 V DC, sink atau source mengikut IEC 61131-2 Type 1
• Arus input diskret: 7 mA untuk input standard; 5 mA untuk input pantas
• Impedans input: 3.4 kOhm untuk input standard; 4.9 kOhm untuk input pantas
• Ambang logik: Keadaan 1 ≥ 15 V; Keadaan 0 ≤ 5 V
• Tindak balas input pantas: Hidup dan mati dalam 5 µs pada I0, I1, I6, I7
• Tindak balas input standard: Hidup dalam 35 µs; mati dalam 100 µs
• Pemfilteran boleh dikonfigurasi: 0 ms, 3 ms atau 12 ms setiap input
• Bilangan input analog: 2 saluran, julat 0…10 V
• Resolusi analog: 10 bit dengan nilai LSB 10 mV
• Kejituan analog: ±1 % daripada skala penuh
• Masa penukaran analog: 1 ms setiap saluran serta satu kitaran pengawal
• Beban lampau analog: ±13 V DC berterusan; ±30 V DC selama 5 minit
• Impedans input analog: 100 kOhm
• Voltan output transistor: 24 V DC, logik positif (sumber)
• Arus output transistor: 0.5 A bagi setiap output
• Arus bagi setiap output sepunya: 4 A
• Frekuensi output: 100 kHz pada Q0/Q1; 5 kHz pada Q2/Q3; 0.1 kHz pada Q4…Q15
• Arus bocor: 0.1 mA
• Susutan voltan: ≤ 1 V
• Perlindungan: Perlindungan beban lampau dan litar pintas pada 1 A dengan tetapan semula automatik selepas 1 s
• Beban tungsten: ≤ 12 W setiap output
• Ketahanan mekanikal: ≥ 20,000,000 kitaran

Fungsi Memori, Pemprosesan dan Kawalan

• RAM aplikasi dan data pengguna berkapasiti 256 kB dengan 10,000 arahan.
• Pemboleh ubah dalaman menggunakan tambahan 256 kB RAM.
• Memori kilat terbina dalam 256 kB menyandarkan aplikasi dan data.
• Kad SD pilihan 2 GB menyimpan projek dan log yang lebih besar.
• Bateri litium BR2032 mengekalkan data selama 1 tahun pada 25 °C.
• Arahan Boolean dilaksanakan dalam 0.2 µs.
• Setiap blok arahan 1 K memerlukan 0.3 ms untuk tugas peristiwa dan berkala.
• Masa tindak balas tugas peristiwa mencapai 60 µs.
• Kawasan memori merangkumi 512 bit %M, 8000 perkataan %MW dan 512 perkataan %KW.
• Kawasan pemasa dan pembilang masing-masing menyimpan 255 entri.
• Pengawal PID mengendalikan sehingga 14 gelung serentak.
• Penyetempatan mengendalikan dua paksi PTO dalam mod denyut/arah pada 100 kHz.
• Satu paksi PTO beroperasi dalam mod CW/CCW pada 100 kHz.
• Fungsi PWM, PLS dan penjana frekuensi terbina dalam.
• Empat input HSC mengira pada 100 kHz dengan kapasiti 32-bit.
• Jenis isyarat HSC merangkumi A/B, denyut/arah dan fasa tunggal.

Antara Muka Komunikasi

• Port USB mini B 2.0 menyokong pengaturcaraan SoMachine-Network pada 480 Mbit/s.
• Pautan bersiri 1 menggunakan penyambung RJ45 dengan antara muka RS485.
• Pautan bersiri 2 menggunakan penyambung RJ45 dengan antara muka RS232/RS485.
• Kedua-dua port bersiri menjalankan Modbus induk/hamba dalam mod RTU atau ASCII.
• Kadar baud berjulat daripada 1.2 hingga 115.2 kbit/s, dengan 115.2 kbit/s sebagai tetapan lalai.
• Panjang bas RS485 mencapai 15 m; panjang bas RS232 mencapai 3 m.
• Setiap pautan bersiri membekalkan 5 V pada 200 mA kepada peranti luaran.
• LED status merangkumi ERR, PWR, RUN, SD, BAT, SL1, SL2 dan I/O bagi setiap saluran.

Had Persekitaran, Kekebalan dan Operasi

• Suhu operasi mencapai -10…55 °C untuk pemasangan mendatar.
• Pemasangan menegak mengehadkan operasi kepada -10…35 °C.
• Suhu penyimpanan merangkumi -25…70 °C.
• Kelembapan relatif kekal pada 10…95 % tanpa pemeluwapan.
• Kekebalan ESD mencapai 8 kV melalui udara dan 4 kV melalui sentuhan mengikut EN/IEC 61000-4-2.
• Kekebalan medan terpancar mencapai 10 V/m dari 80 MHz hingga 1 GHz.
• Jalur lebih tinggi mencapai 3 V/m dari 1.4 hingga 2 GHz dan 1 V/m dari 2 hingga 2.7 GHz.
• Kekebalan medan magnet mencapai 30 A/m pada 50/60 Hz.
• Kekebalan transien pantas mencapai 2 kV pada talian kuasa dan 1 kV pada I/O.
• Kekebalan lonjakan mencapai 2 kV mod sepunya pada talian kuasa AC.
• Kekebalan RF terhantar mencapai 10 Vrms dari 0.15 hingga 80 MHz.
• Kekebalan gred marin memenuhi peraturan LR, ABS, DNV dan GL.
• Kekebalan terhadap gangguan mikro mencapai 10 ms.
• Rintangan hentakan mencapai 147 m/s² selama 11 ms.
• Rintangan getaran mencapai 3.5 mm pada 5…8.4 Hz dan 1 gn pada 8.4…150 Hz.
• Tahap pencemaran kekal pada 2 atau lebih rendah; altitud operasi mencapai 2000 m.
• Tahap perlindungan ialah IP20 apabila penutup dipasang.

Panduan Data Mekanikal dan Pemasangan

• Dimensi produk ialah 160 mm lebar, 90 mm tinggi dan 70 mm dalam.
• Berat produk ialah 0.456 kg.
• Pasangkan unit pada rel topi TH35-15 atau TH35-7.5 mengikut IEC 60715.
• Sebagai alternatif, pasangkan unit pada plat atau panel menggunakan kit pemasangan.
• Sambungkan kuasa melalui blok 3 terminal untuk bekalan 24 V DC.
• Sambungkan input analog ke penyambung 4 terminal.
• Gunakan blok terminal skru boleh tanggal untuk input dan output diskret.
• Pastikan kabel input pantas berperisai tidak melebihi 10 m.
• Pastikan kabel input dan output digital tanpa perisai tidak melebihi 30 m.
• Pastikan kabel input analog tanpa perisai tidak melebihi 1 m.
• Pastikan kabel output pantas berperisai tidak melebihi 3 m.
• Pengasingan mencapai 500 V AC antara I/O dengan logik dalaman.

Kandungan Pakej

• 1 × pengawal logik Schneider Electric TM221C40T
• Blok terminal skru boleh tanggal untuk input dan output
• Blok bekalan kuasa 3 terminal dan penyambung analog 4 terminal
• Set dokumentasi produk

Penghantaran dan Waranti

• Kami menghantar ke seluruh dunia menggunakan FedEx, UPS dan DHL.
• Pesanan dihantar dari gudang dalam masa 1–3 hari bekerja selepas pembayaran disahkan.
• Setiap unit dilindungi waranti 12 bulan terhadap kecacatan pembuatan.

Soalan Lazim

• S: Apakah yang membezakan output Q0 dan Q1 daripada output yang lain?
  J: Q0 dan Q1 bertukar pada 100 kHz untuk tugas PWM dan denyut. Ia juga bertindak balas dalam 5 µs.
• S: Sejauh manakah ketepatan dua input analog ini?
  J: Kedua-duanya menawarkan resolusi 10-bit dengan ketepatan skala penuh ±1 %. Setiap saluran membuat penukaran dalam 1 ms ditambah satu kitaran.
• S: Bolehkah pengawal ini menjalankan tugas penentududukan kecil?
  J: Ya, ia mengawal dua paksi PTO dalam mod denyut/arah pada 100 kHz. Satu paksi juga beroperasi dalam mod CW/CCW.
• S: Apakah yang berlaku semasa litar pintas output?
  J: Perlindungan terbina dalam teraktif pada 1 A dan ditetapkan semula secara automatik selepas 1 saat.
• S: Berapa lama bateri mengekalkan data?
  J: Bateri BR2032 menyandarkan data selama 1 tahun pada suhu 25 °C. Jangka hayat keseluruhannya mencapai 4 tahun.
• S: Adakah pengawal ini memenuhi piawaian marin?
  J: Ya, ia mempunyai pensijilan ABS, DNV-GL, LR dan IACS E10 untuk kegunaan marin.
