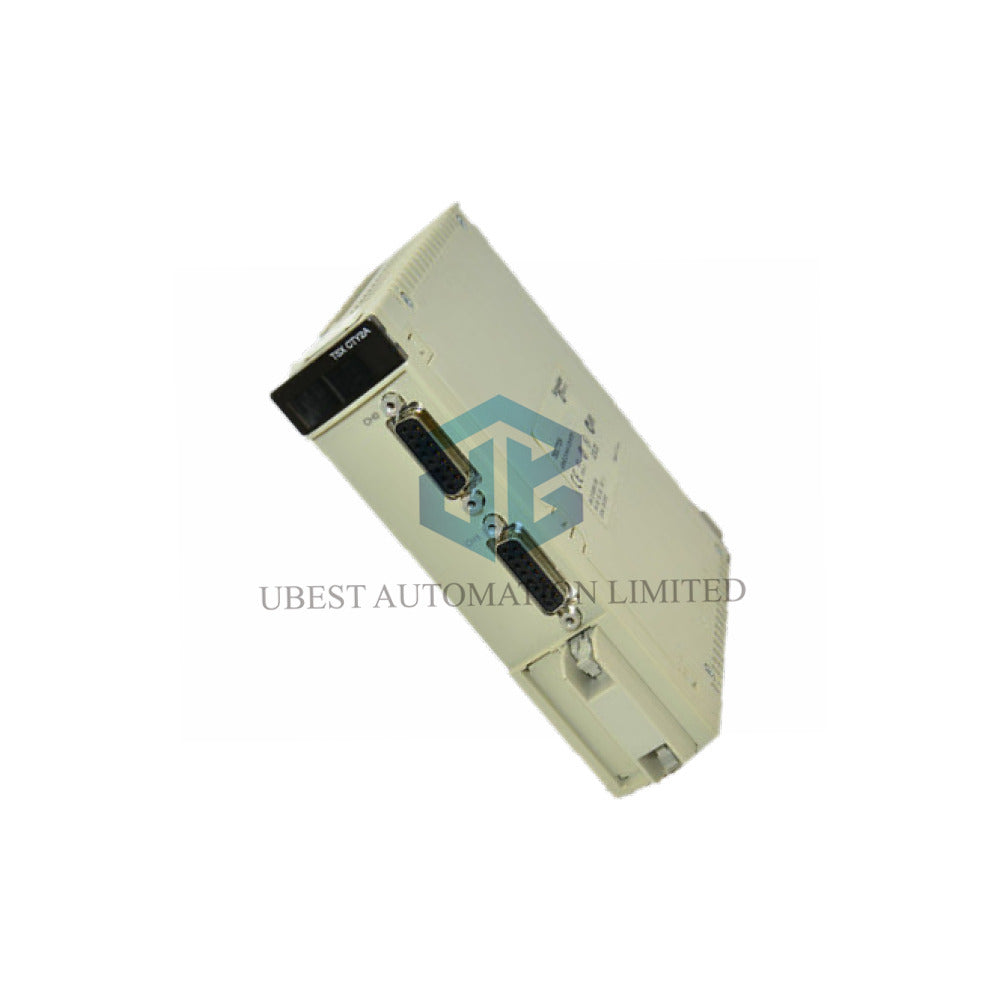

Modul Pembilang Kelajuan Tinggi Schneider Electric Modicon TSXCTY2A

TSXCTY2A Schneider Electric ialah modul pembilang kelajuan tinggi dan output tambahan serba guna untuk PLC TSX Micro. Modul ini menyediakan fungsi pembilang dan penentududukan yang tepat untuk kawalan pergerakan. Modul ini menawarkan dua saluran bebas untuk penggunaan aplikasi yang fleksibel. TSXCTY2A menyokong pelbagai jenis sensor dan pengekod untuk penyepaduan sistem yang mudah.

Spesifikasi Teras Modul

• Jenama: Schneider Electric
• Model: TSXCTY2A
• Barisan Produk: Modicon TSX Micro / Platform Automasi Premium
• Jenis Modul: Modul Pembilang Kelajuan Tinggi / Output Tambahan
• Bilangan Saluran: 2 Paksi Bebas
• Frekuensi Pembilang Maksimum: 40 kHz
• Masa Kitaran Modul: 5 ms
• Masa Tindak Balas (Kehilangan Voltan Sensor): < 2.5 ms
• Jenis Litar Elektrik: Output Tambahan yang mematuhi EN/IEC 61131
• Berat Bersih Modul: 0.32 kg (0.71 lb)

Keserasian Input & Ciri Elektrik

• Keserasian Input: Sensor Kehampiran 2/3-wayar (PNP/NPN), Pengekod Inkremental
• Jenis Input Pengekod: 5 V DC RS422 (Berbezaan), 10...30 V Totem Pole (Hujung Tunggal)
• Jenis Logik Input: Logik Positif, Sink Arus (Jenis 2 mengikut IEC 61131)
• Voltan Input Nominal: 24 V DC (Sensor & Input Tambahan), 5 V DC (Pengekod)
• Had Voltan Input (Sensor/Tambahan): 19...30 V DC
• Had Voltan Input (Pengekod): ≤ 5.5 V DC
• Voltan Keadaan 1 (Tinggi): ≥ 11 V (Sensor/Tambahan), ≥ 2.4 V (Pengekod)
• Voltan Keadaan 0 (Rendah): ≤ 5 V (Sensor/Tambahan), ≤ 1.2 V (Pengekod)
• Arus Keadaan 1 (Tinggi): ≥ 6 mA (Sensor/Tambahan), ≥ 3.7 mA (Pengekod)
• Arus Keadaan 0 (Rendah): ≤ 2 mA (Sensor/Tambahan), ≤ 1 mA (Pengekod)

Spesifikasi Output Tambahan

• Voltan Output: 24 V DC
• Had Voltan Output: 19...30 V DC
• Arus Output Nominal: 0.5 A
• Susutan Voltan Maksimum: < 0.5 V dalam Keadaan 1
• Arus Kebocoran Maksimum: 0.1 mA
• Beban Serasi: Input DC Logik Positif (Rintangan ≤ 15 kΩ)
• Frekuensi Pensuisan (Beban Induktif): < 0.6 / LI² Hz

Perlindungan & Pengurusan Kuasa

• Perlindungan Beban Berlebihan Output: Pemutusan Terma (Program atau Automatik), Pengehad Arus
• Perlindungan Litar Pintas Output: Pemutusan Terma (Program atau Automatik), Pengehad Arus
• Perlindungan Voltan Lampau Output: Diod Zener
• Perlindungan Kekutuban Songsang: Diod Songsang pada Bekalan
• Pelesapan Kuasa: 4.5 hingga 6 W
• Penggunaan Arus: 280 mA @ 5V DC, 30 mA @ 24V DC
• Bekalan Modul: Disediakan melalui satah belakang unit asas TSX dan 24V DC luaran.

Sambungan & Penunjuk

• Sambungan Medan: 2 x Penyambung SUB-D 15-pin (untuk I/O), 1 x Penyambung HE-10 20-pin
• LED Status: RUN (Hijau), Ralat I/O (Merah), ERR (Merah), Diagnostik CH. (2 x Hijau)
• Pemberian Isyarat Tempatan: Petunjuk status setiap saluran dan modul yang jelas

Kadar Persekitaran & Operasi

• Suhu Operasi: 0°C hingga +60°C (32°F hingga 140°F)
• Suhu Penyimpanan: -25°C hingga +70°C (-13°F hingga 158°F)
• Kelembapan Operasi: 5% hingga 95% RH (tanpa pemeluwapan)
• Altitud Operasi: 0 hingga 2000 meter (0 hingga 6561 kaki)
• Rawatan Perlindungan: Salutan Konformal (TC)

Panduan Pemasangan & Pendawaian

• Masukkan modul ke dalam slot yang tersedia pada unit asas TSX Micro yang serasi.
• Sambungkan bekalan kuasa 24V DC luaran ke terminal yang ditetapkan untuk kuasa sensor.
• Sambungkan pengekod inkremental ke penyambung SUB-D menggunakan kabel berperisai.
• Bagi pengekod 5V RS422, pastikan kabel dipintal dan berperisai dengan betul.
• Sambungkan sensor kehampiran PNP atau NPN 2/3-wayar ke titik input yang sesuai.
• Sambungkan output tambahan kepada beban DC seperti injap solenoid atau lampu pandu.
• Bumikan perisai kabel pada hujung modul sahaja untuk imuniti hingar yang optimum.

Maklumat Pembungkusan & Penghantaran

• Kandungan Pakej: 1 x Modul Pembilang TSXCTY2A, Penyambung (jika belum dipasang)
• Dimensi Pakej (L x W x H): 26.0 x 18.0 x 5.5 cm (10.2 x 7.09 x 2.2 in)
• Berat Kasar Pakej: 489 g (17.2 oz)
• GTIN Penghantaran (EAN): 3389110756975
• Kaedah Penghantaran: Perkhidmatan FedEx, UPS, DHL Express tersedia.
• Dasar Pemulangan: Modul elektronik ini tidak boleh dipulangkan.

Waranti & Sokongan

• Tempoh Waranti: 12 bulan dari tarikh pembelian.
• Waranti meliputi kecacatan bahan dan pembuatan di bawah penggunaan biasa.
• Konfigurasi dilakukan dalam perisian pengaturcaraan Unity Pro atau PL7.
• Sokongan teknikal tersedia untuk persediaan aplikasi dan penyelesaian masalah.

Soalan Lazim (FAQ)

• Apakah aplikasi utama untuk modul pembilang ini?

Modul ini digunakan untuk aplikasi pembilangan kelajuan tinggi, penentududukan dan pengukuran kelajuan, seperti memantau kadar pengeluaran barisan pengeluaran, mengukur RPM motor melalui pengekod atau mengawal kedudukan bahagian yang bergerak.

• Bolehkah saya menyambungkan pengekod 5V dan sensor kehampiran 24V pada masa yang sama?

Ya, setiap daripada dua saluran boleh dikonfigurasikan secara bebas untuk jenis input yang berbeza. Satu saluran boleh mengira denyutan daripada pengekod 5V RS422 manakala saluran yang lain mengira isyarat daripada sensor kehampiran 24V.

• Apakah maksud frekuensi pembilang 40 kHz?

Ini bermaksud modul boleh mengira dengan tepat sehingga 40,000 denyutan sesaat pada setiap saluran. Ia sesuai untuk aplikasi berkelajuan tinggi seperti mengukur aci yang berputar pantas atau pergerakan linear yang cepat.

• Bagaimanakah saya menggunakan output tambahan?

Output boleh diprogramkan untuk bertindak berdasarkan nilai pembilang, contohnya mencetuskan peristiwa apabila kiraan pratetap dicapai (seperti menghentikan motor atau mengaktifkan solenoid) atau mengeluarkan rangkaian denyutan untuk kawalan kelajuan mudah.

• Mengapakah terdapat dua jenis penyambung yang berbeza (SUB-D dan HE-10)?

Penyambung SUB-D adalah untuk input pembilang kelajuan tinggi dan output tambahan. Penyambung HE-10 biasanya untuk bekalan kuasa modul (24V DC) dan mungkin isyarat I/O tambahan, yang mengasingkan kuasa daripada talian isyarat untuk pendawaian yang lebih kemas.
