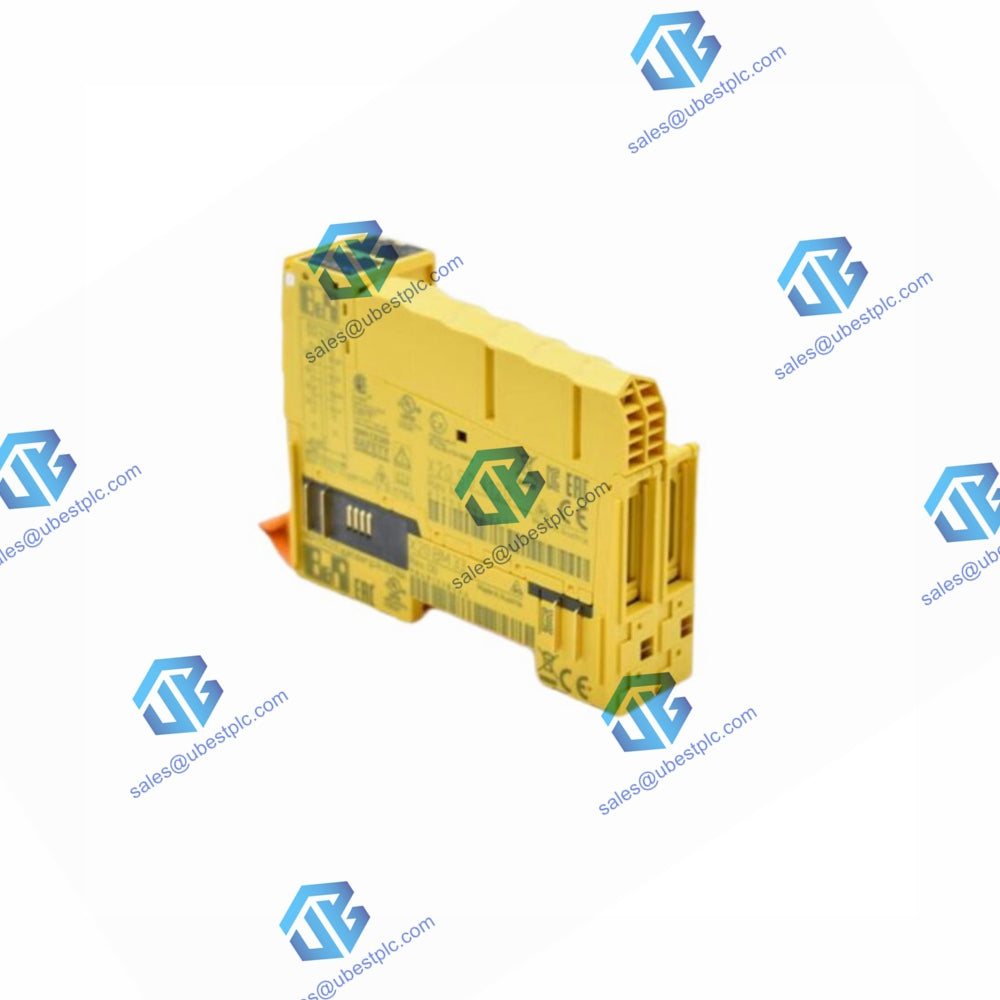

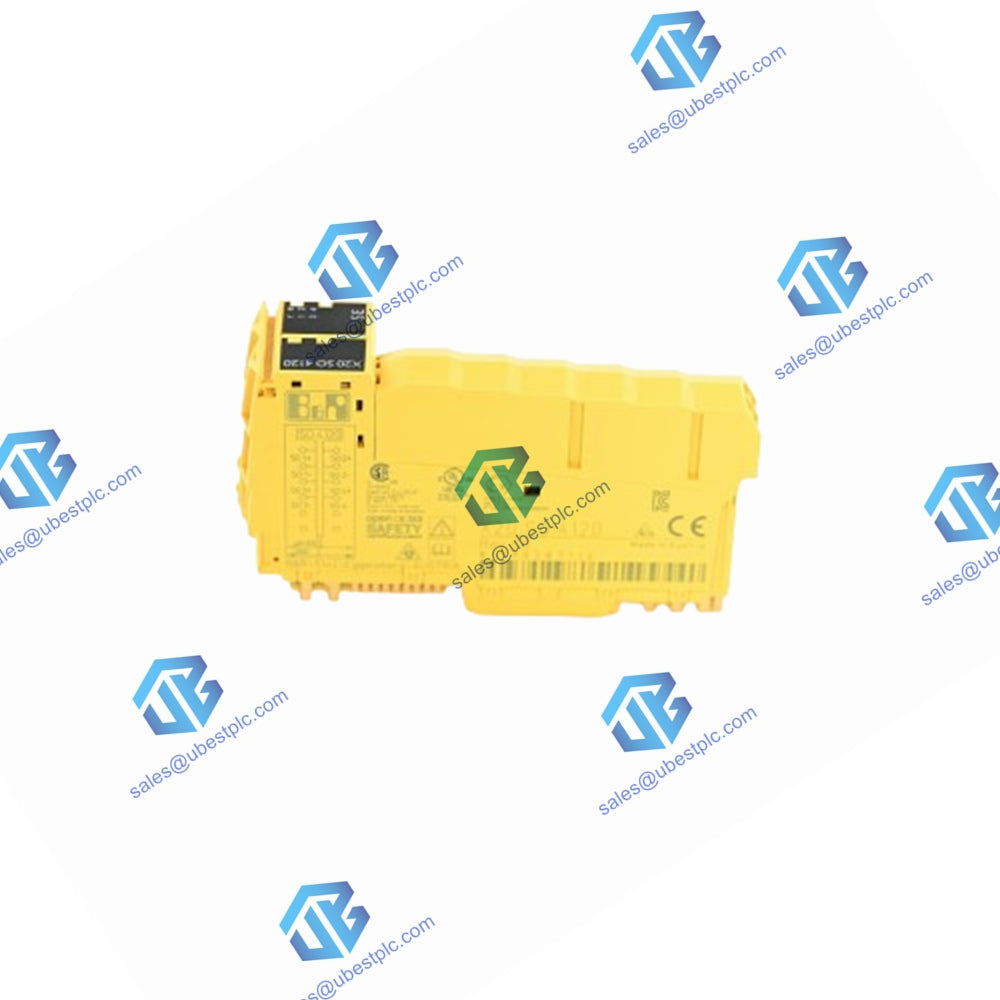

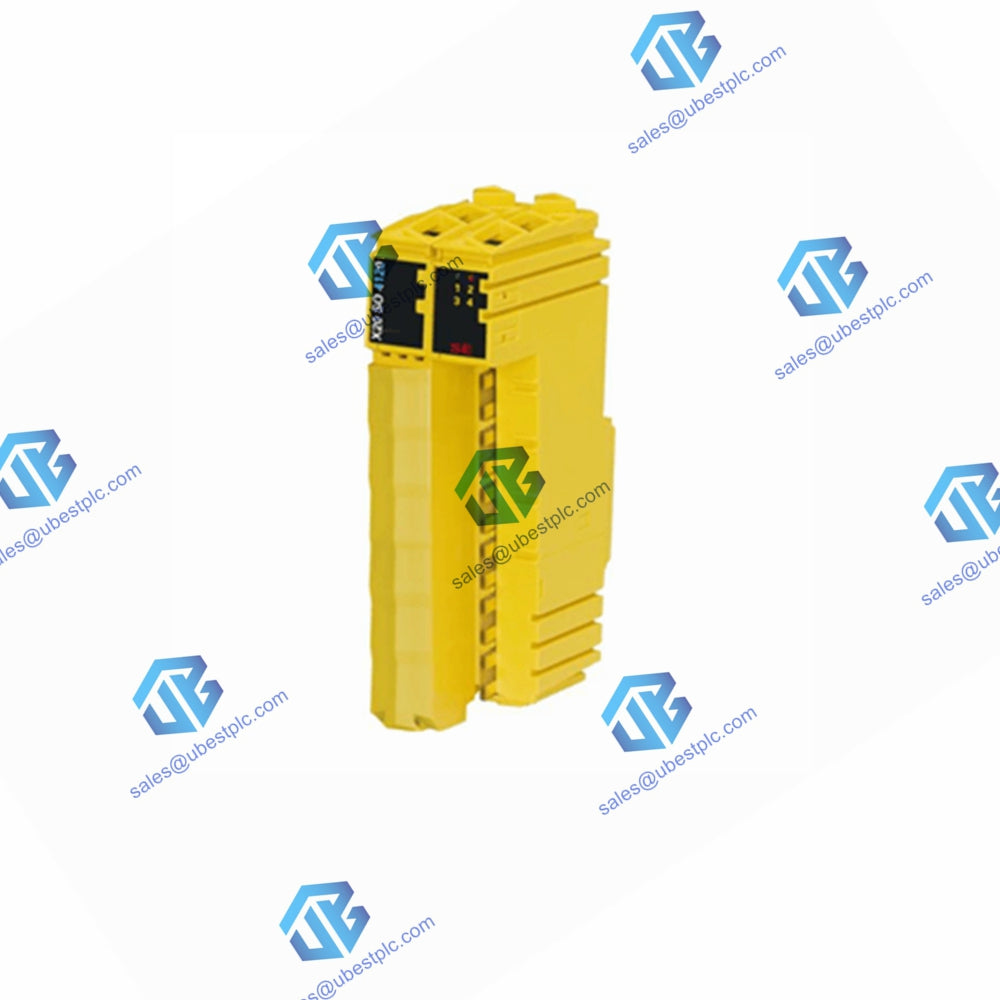

Spesifikasi Modul I/O

• Jenis: 4 keluaran digital jenis A selamat, dengan pemantauan semasa
• Voltan: 24 VDC
• Semasa: 2 A
• OSSD: < 500 µs

Prestasi

• Maks. Masa kitaran I/O: 800 µs
• Penggunaan kuasa:
• Bas: 0.25 W
• I/O Dalaman: 1.3 W
• Pelesapan kuasa tambahan yang disebabkan oleh penggerak (resistif): 2.16 W

Pengasingan Elektrik

• Saluran - Bas: Ya
• Saluran - Saluran: No

Bekalan Kuasa I/O

• Voltan nominal: 24 VDC
• Julat voltan: 24 VDC -15% / +20%
• Perlindungan bersepadu: Perlindungan kekutuban songsang

Output Digital Selamat

• Kuantiti: 4
• Varian: FET, 1x pensuisan positif, 1x pensuisan negatif, jenis A, tahap output boleh dibaca, pengesanan litar terbuka
• Voltan nominal: 24 VDC
• Arus keluaran nominal: 2 A
• Jumlah arus nominal: 5 A
• Voltan brek apabila mematikan beban induktif: Maks. 90 VDC
• Pengesanan litar terbuka: Melalui pengukuran arus dalaman
• Masa pengesanan ralat: 1 s
• Voltan penebat antara saluran dan bas: 500 Veff
• Arus bocor apabila output dimatikan: <10 µA
• RDS(on): 240 mΩ
• Voltan pensuisan: Bekalan kuasa I/O tolak kejatuhan voltan disebabkan oleh RDS(on)
• Panjang nadi ujian: Maks. 500 µs
• Masa antara dua nadi ujian: Min. 49.5 ms
• Maks. beban kapasitif: 100 nF

Keadaan Ambien

• Suhu:
• Operasi (Orientasi pelekap mendatar): 0 hingga 60°C
• Operasi (Orientasi pemasangan menegak): 0 hingga 50°C
• Penyimpanan: -40 hingga 85°C
• Pengangkutan: -40 hingga 85°C
• Kelembapan relatif:
• Operasi: 5 hingga 95%, tidak pemeluwapan
• Penyimpanan: 5 hingga 95%, tidak pemeluwapan
• Pengangkutan: 5 hingga 95%, tidak terkondensasi
