Descrição

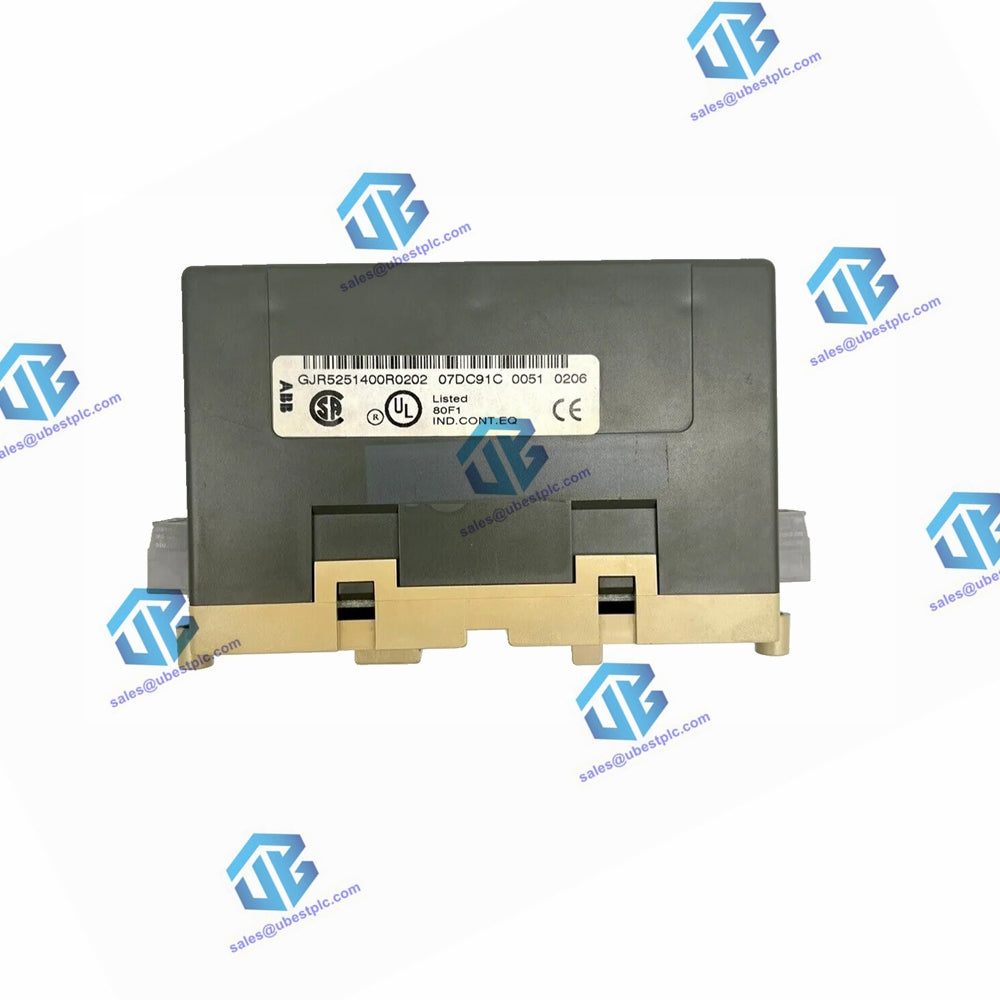

O ABB 07DC91 é um módulo de entrada/saída digital projetado para uso como módulo remoto no barramento do sistema CS31. Este módulo versátil possui 32 canais, incluindo 16 entradas digitais, 8 saídas digitais e 8 entradas/saídas configuráveis, todos operando em 24 V CC. Os canais configuráveis podem funcionar como entradas, saídas ou saídas regraváveis, proporcionando flexibilidade para várias aplicações industriais. O módulo é construído para garantir desempenho confiável, com recursos como saídas transistor protegidas contra sobrecarga e curtos-circuitos, e isolamento elétrico da conexão do barramento do sistema em relação ao restante da unidade.

Características

• 32 Canais: Inclui 16 entradas, 8 saídas e 8 entradas/saídas configuráveis.
• Saídas Transistor: As saídas têm capacidade de carga nominal de 0,5 A e são protegidas contra sobrecarga e curtos-circuitos.
• E/S Configuráveis: Os 8 canais configuráveis podem ser definidos individualmente como entradas, saídas ou saídas regraváveis.
• Isolamento Elétrico: A conexão do barramento do sistema é eletricamente isolada do restante da unidade.
• Funções de Diagnóstico: Diagnósticos abrangentes para detecção de falhas (veja o capítulo "Diagnóstico e Displays").
• Indicadores LED: Equipado com 16 LEDs verdes para status de entrada, 16 LEDs amarelos para status de saída e um LED vermelho para mensagens de erro.

Especificações

• Temperatura de Operação: 0...55 °C
• Tensão de Alimentação: 24 V CC
• Tensão de Sinal para E/S: 24 V CC
• Consumo de Corrente Sem Carga: Máx. 0,15 A
• Carga Nominal para Terminais de Alimentação: Máx. 4,0 A
• Dispersão de Potência (Saídas Sem Carga): Máx. 5 W
• Dispersão de Potência (Saídas Sob Carga): Máx. 10 W
• Proteção Contra Polaridade Invertida: Sim
• Seção Transversal do Condutor:
  • Entrada de Energia: Máx. 2,5 mm²
  • Barramento do Sistema CS31: Máx. 2,5 mm²
  • Terminais de Sinal: Máx. 1,5 mm²
• Número de Entradas Binárias: 16
• Número de Saídas Transistor Binárias: 8
• Número de E/S Configuráveis: 8
• Potencial de Referência para Todas as E/S: Terminais 24/25 (polo negativo da tensão de alimentação, terminal M)
• Interfaces: 1 interface de barramento do sistema CS31
• Isolamento Elétrico: Interface do barramento do sistema do restante da unidade
• Configuração de Endereço: Interruptor de codificação sob a tampa deslizante no lado direito da carcaça
• Indicadores de Diagnóstico: 33 LEDs no total

Dados Mecânicos

• Montagem:
  • Em trilho DIN conforme DIN EN 50022-35, profundidade de 15 mm
  • Com 4 parafusos (M4)
• Dimensões (L x A x P): 120 x 140 x 85 mm
• Tipo de Conector: Conectores removíveis com terminais de parafuso
  • Seção Transversal do Condutor: Máx. 2,5 mm² (espaçamento 5,08 mm) e máx. 1,5 mm² (espaçamento 3,81 mm)
• Peso: 450 g
• Posição de Instalação: Vertical com conectores apontando para cima e para baixo
• Refrigeração: Deve garantir que a refrigeração por convecção natural não seja impedida por dutos de cabos ou outros componentes no gabinete

Dados para Pedido

• Módulo: 07DC91
• Número do Pedido: GJR5 2514 00 R0202
• Escopo de Entrega:
  • Módulo de entrada/saída digital 07DC91
  • 1 x conector de 5 pinos (espaçamento 5,08 mm)
  • 1 x conector de 3 pinos (espaçamento 5,08 mm)
  • 4 x conectores de 9 pinos (espaçamento 3,81 mm)

O módulo de entrada/saída digital ABB 07DC91 é uma solução robusta e versátil para sistemas de automação industrial, oferecendo configuração flexível, desempenho confiável e diagnóstico abrangente.
