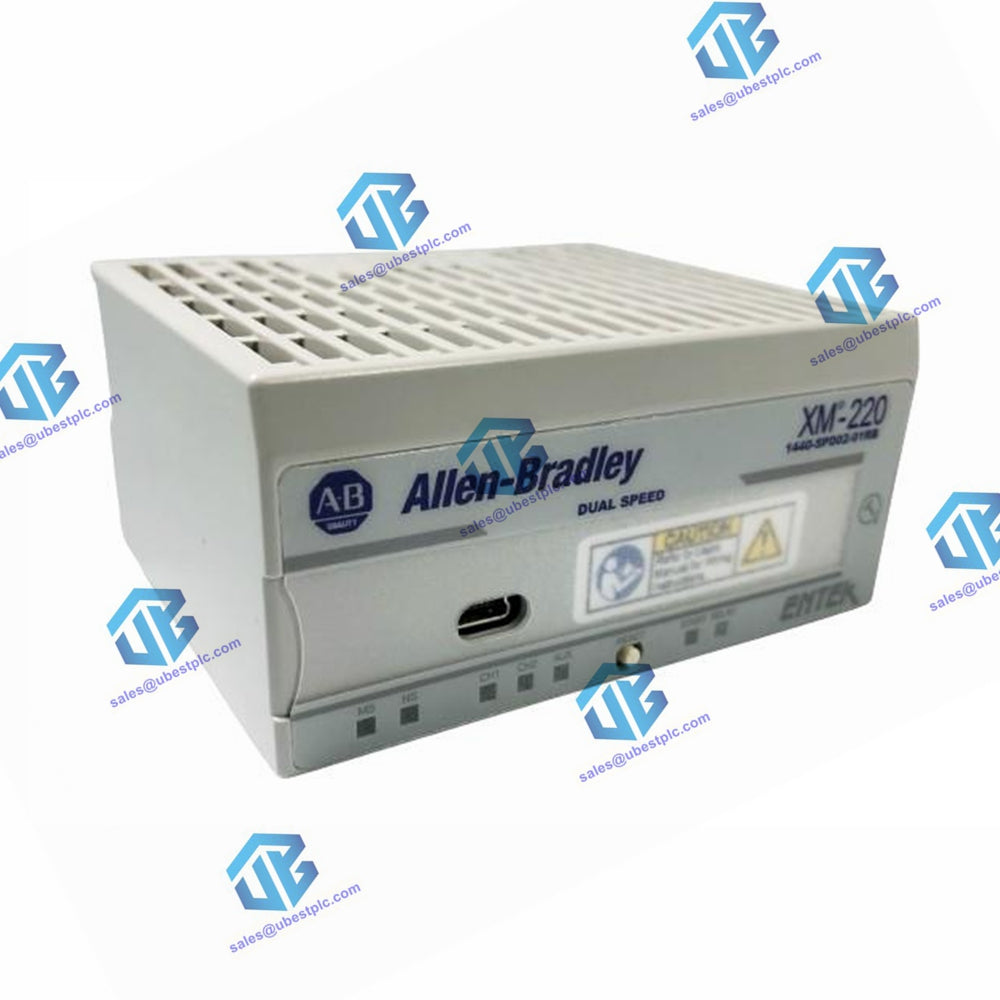

1440-SPD02-01RB - Módulo de Medição da Série 1440

Elétrico

• Tensão Nominal de Alimentação de Controle (CC): 24 V
• Frequência Nominal de Operação: 0.0167 kHz
• Conexão Elétrica: Parafuso
• Tipo de Fio: Sinal (blindado), Energia e relé (não blindado)
• Tipo de Tensão de Atuação: CC
• Máxima Dissipação de Potência: 7 W
• Categoria de Fiação: 2 (relé, sinal), 3 (serial, energia), 2 (ônibus XM)
• Classificações de Tensão/ Corrente:
  • Alimentação: 24V CC, 0,3 A máx
  • Relé: 120V CA @ 0,5 A, 110V CC @ 0,5 A, 30V CC @ 1,0 A
• Tensão de Isolamento: 250V (contínuo), Tipo de Isolamento Básico

Certificação

• Aprovação UL: Não
• Código de Temperatura Norte-Americano: T4A
• Código de Temperatura IEC: T4

Ambiental

• Temperatura Máxima do Ar Circundante: 65 °C
• Temperatura de Operação: -20 °C
• Emissões: Classe A
• Umidade: 5...95% sem condensação
• Imunidade ESD: 6 kV contato, 8 kV ar
• Imunidade RF: 10V rms (150 kHz...80 MHz)

Energia

• Consumo: 300 mA máx
• Produção de Calor: 7 W máx
• Transdutor: 24V CC isolado

Mecânico

• Vibração: 2,0 G (10…500 Hz)
• Choque (Operacional): 15 G
• Dimensões:
  • Largura: 94 mm
  • Altura: 97 mm
  • Profundidade: 94 mm

Funcionalidade

• Monitoramento de Velocidade Rotacional: Sim

Indicadores

• Indicador de Status: Módulo (vermelho/verde), Rede (vermelho/verde), Canal 1/2 (amarelo/vermelho), Inicialização (amarelo), Relé (vermelho)

Relés

• Número: Único a bordo, DPDT (dois Form C)
• Trava: Sim
• Tempo de Retardo: 0…25,5 s ajustável
• Lógica: Lógica AND/OR para alarmes
• Segurança contra falhas: Normalmente energizado/desenergizado

Entradas

• Faixa de Velocidade: 1 RPM
• Impedância: 120 kΩ mínimo
• Entradas do Tacômetro: ±25V (50V pico a pico máx)

Construção

• Tipo de Invólucro: Nenhum (estilo aberto)

Alarmes

• Histérese: Configurável pelo usuário
• Parâmetros: Velocidade, Aceleração, Velocidade Zero, Rotor Travado

Medição

• Unidades: RPM, Direção, Aceleração (rpm/min)
• Margem de Erro: ±0,2 a ±160 rpm

Comunicação

• Serial: RS-232, taxa fixa de 19,2 Kbps
• DeviceNet: Protocolo padrão, taxas autoajustáveis (125, 250, 500 Kbps)

Saídas

• Saídas 4-20 mA: Programáveis independentemente por canal
• Saídas com Buffer: Faixa configurável, onda quadrada nível CMOS

Configuração

• Não volátil: Mantém configurações na energização, reset via serial
