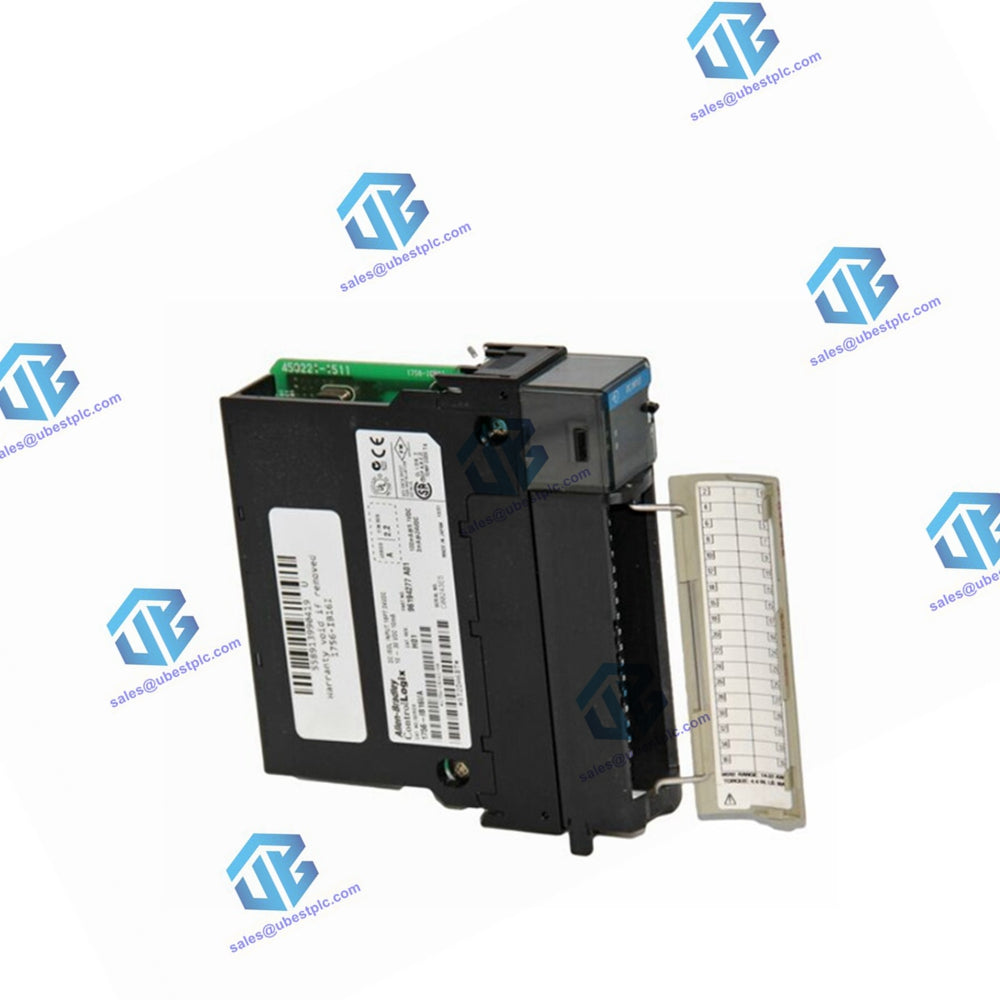

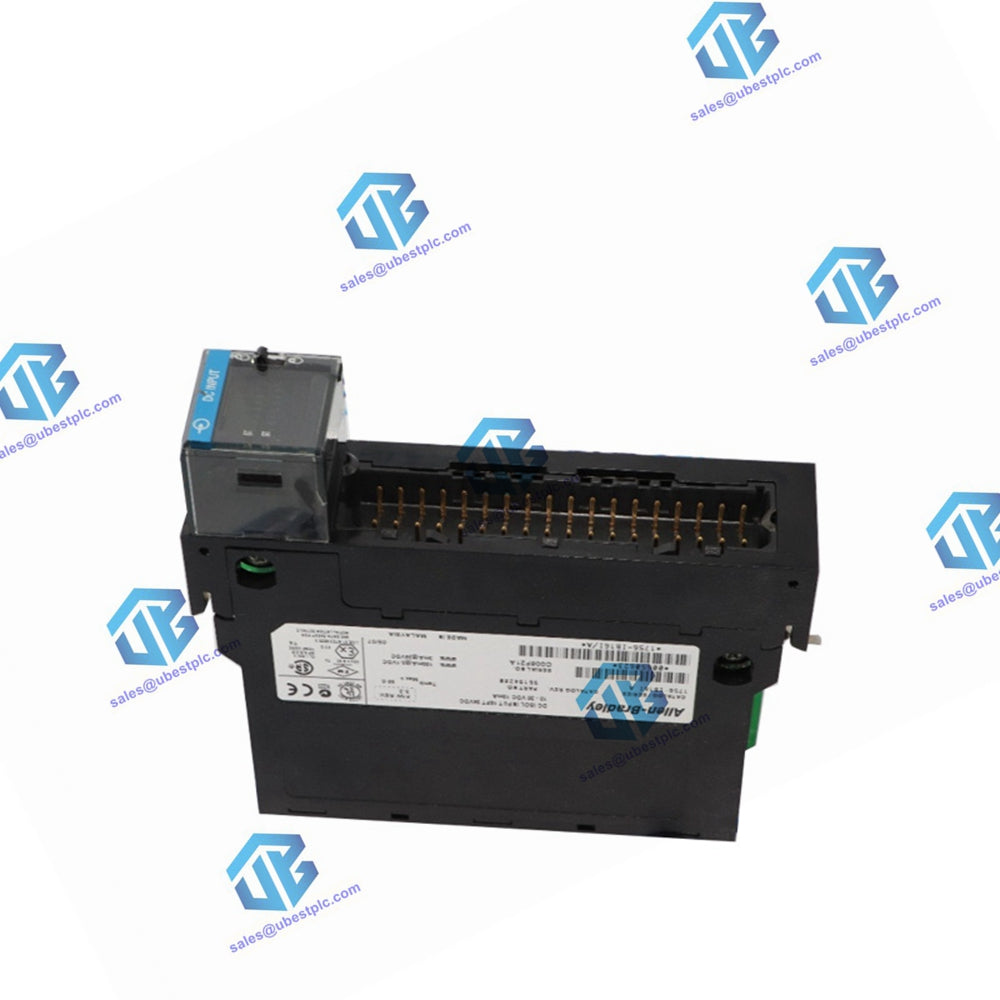

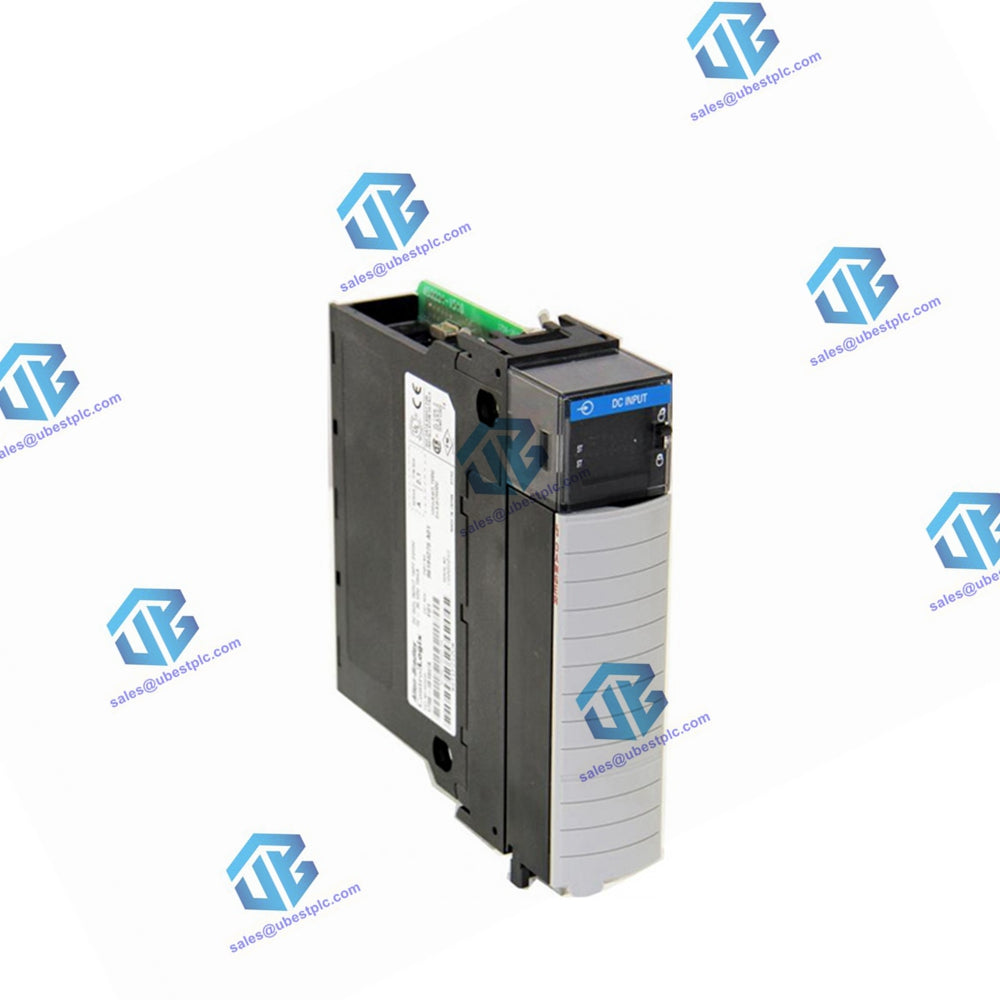

Módulo de Entrada 1756-IB16I ControlLogix

Descrição

O 1756-IB16I é um módulo de entrada isolado de 10-30 VDC para sistemas ControlLogix, oferecendo 16 pontos de entrada isolados individualmente.

• Entradas: 16 entradas isoladas individualmente.
• Categoria de Tensão: 12/24V DC sink/source.
• Faixa de Tensão de Operação: 10…30V DC.
• Tensão de Entrada: Nominal 24V DC.
• Tempo de Atraso de Entrada:
  • Desligado para Ligado: Atraso de hardware de 1 ms máx + tempo de filtro selecionável pelo usuário (0 ms, 1 ms ou 2 ms).
  • Ligado para Desligado: Atraso de hardware de 4 ms máx + tempo de filtro selecionável pelo usuário (0 ms, 1 ms, 2 ms, 9 ms ou 18 ms).

Especificações

• Consumo de Corrente:
  • @ 5.1V: 100 mA
  • @ 24V: 3 mA
• Dissipação de Energia:
  • Máximo: 5 W @ 60 °C (140 °F)
  • Térmico: 17.05 BTU/h
• Tensão em Estado Desligado: Máximo 5V
• Corrente em Estado Desligado: Máximo 1.5 mA
• Corrente em Estado Ligado:
  • Mínimo: 2 mA @ 10V DC
  • Máximo: 10 mA @ 30V DC
• Corrente de Surto: Máximo 250 mA pico (decrescendo para < 37% em 22 ms, sem ativação)
• Impedância de Entrada: Máximo 3 kΩ @ 30V DC
• Tempo de Atualização Cíclica: 200 µs…750 ms
• Alteração de Estado: Configurável por software
• Carimbo de Tempo das Entradas: ±200 µs
• Tensão de Isolamento: 250V (contínuo), tipo de isolamento básico, entradas para backplane e entrada para entrada

Físico e Ambiental

• Carcaça de Bloco Terminal Removível: 1756-TBCH, 1756-TBS6H
• Largura do Slot: 1
• Categoria de Fio: 1
• Tipo de Invólucro: Nenhum (estilo aberto)
• Código de Temperatura:
  • Norte-Americano: T4
  • IEC: T4
• Proteção contra Polaridade Reversa: Sim
• Umidade Relativa: 5…95% sem condensação (IEC 60068-2-30, Teste dB, Calor Úmido Sem Embalagem)
• Resistência a Vibração: 2 g @ 10…500 Hz (IEC 60068-2-6, Teste Fc, Operação)
• Resistência a Choque:
  • Operação: 30 g (IEC 60068-2-27, Teste Ea, Choque Sem Embalagem)
  • Não Operação: 50 g (IEC 60068-2-27, Teste Ea, Choque Sem Embalagem)
• Conformidade de Emissões: IEC 61000-6-4
• Imunidade a ESD: IEC 61000-4-2, descargas por contato de 6 kV, descargas por ar de 8 kV
