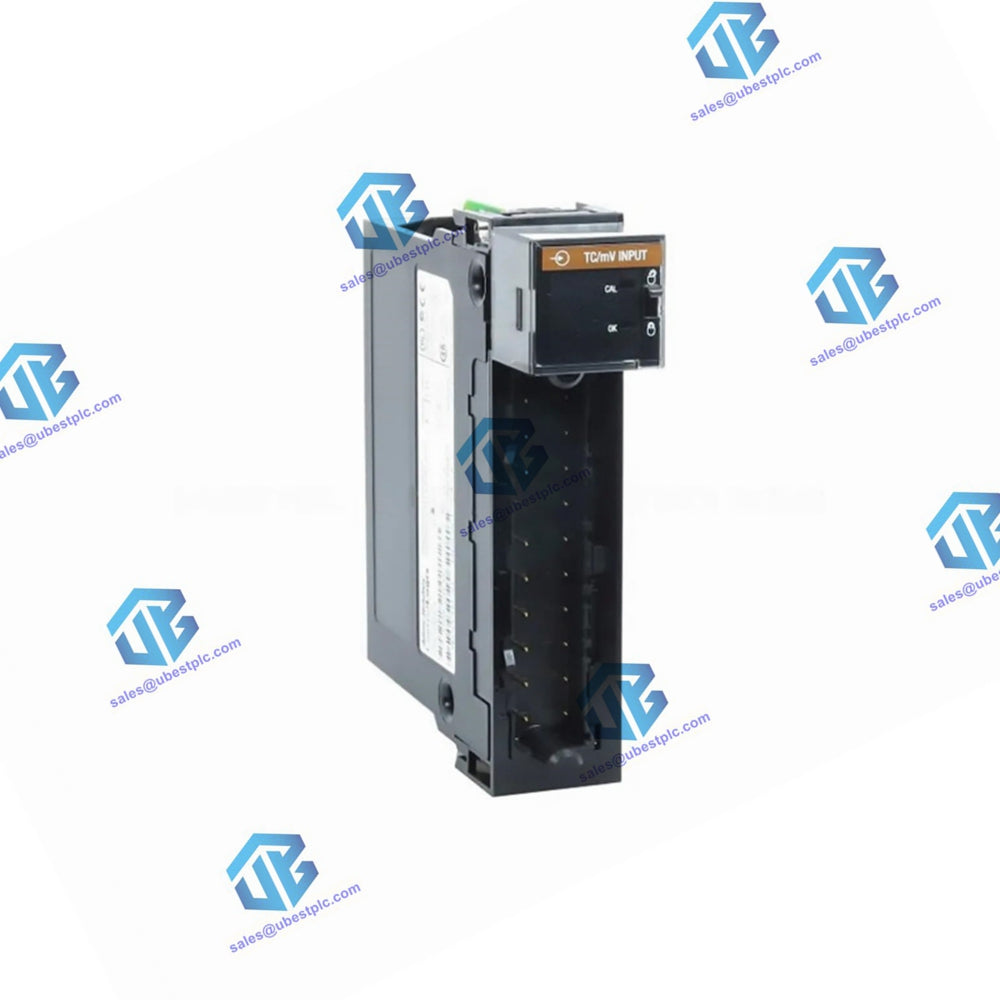

Módulo de Entrada Analógica de Sensoriamento de Temperatura 1756-IT6I ControlLogix

Descrição

O 1756-IT6I é um módulo de entrada de termopar de alta precisão, isolado individualmente, projetado para uso em sistemas ControlLogix. Suporta vários tipos de termopar, fornecendo medições de temperatura confiáveis com robusta rejeição de ruído e proteção contra sobretensão.

Características

• Seis Entradas de Termopar Isoladas Individualmente: Suporta tipos de termopar B, E, J, K, R, S, T, N, C, D, L (TXK/XK).
• Compensação de Junção Fria (CJC): Um sensor CJC embutido.
• Medição de Alta Resolução: Fornece resolução de 16 bits com faixas de alta resolução.
• Linearização de Termopar: Segue os padrões ITS-90 para precisão.
• Rejeição de Ruído: 60 dB a 60 Hz modo normal, 120 dB a 60 Hz e 100 dB a 50 Hz modo comum.
• Detecção de Circuito Aberto: Detecta circuitos abertos em até 2 segundos.

Especificações

• Faixa de Entrada: -12…78 mV (padrão), -12…30 mV (alta resolução).
• Resolução:
  • Faixa Padrão: 1,4 µV/bit (típico)
  • Faixa de Alta Resolução: 0,7 µV/bit
• Consumo de Corrente:
  • 5,1V: 250 mA
  • 24V: 125 mA
• Dissipação de Energia:
  • Máximo: 4,3 W
  • Térmico: 14,66 BTU/h
• Impedância de Entrada: >10 MΩ
• Proteção contra Sobretensão: Máximo de 120V AC/DC
• Largura de Banda do Canal: 15 Hz (-3 dB)
• Tempo de Estabilização: Menos de 80 ms para 5% da escala completa
• Precisão Calibrada @ 25°C: Melhor que 0,1% da faixa
• Intervalo de Calibração: 6 meses
• Precisão do Sensor CJC:
  • Local: ±0,3…3,2 °C
  • Remoto: ±0,3 °C
• Deriva de Offset: 0,5 µV/°C
• Deriva de Ganho com Temperatura:
  • Nominal: 65 ppm/°C
  • Máximo: 80 ppm/°C
• Erro do Módulo: 0,5% da faixa
• Tempo de Varredura do Módulo:
  • Ponto Flutuante (milivolt): 25 ms mínimo
  • Ponto Flutuante (temperatura): 50 ms mínimo
  • Inteiro (milivolt): 10 ms mínimo

Dados e Conversão

• Formato de Dados: Modo inteiro (justificado à esquerda, complemento de 2) ponto flutuante IEEE de 32 bits
• Método de Conversão: Sigma-Delta
• Tensão de Isolamento: 250V (contínuo), tipo de isolamento básico, canais de entrada para backplane e canal de entrada para canal; testado rotineiramente a 1350V AC por 2 segundos.

Físico e Ambiental

• Bloco de Terminais Removível: 1756-TBNH, 1756-TBSH
• Largura do Slot: 1
• Categoria de Fio: 2
• Código de Temperatura:
  • Norte-Americano: T4A
  • IEC: T4
• Tipo de Invólucro: Nenhum (estilo aberto)
• Umidade Relativa: 5…95% sem condensação
• Resistência a Vibração: 2 g @ 10…500 Hz (IEC 60068-2-6, Teste Fc)
• Resistência a Choque:
  • Operacional: 30 g (IEC 60068-2-27, Teste Ea)
  • Não operacional: 50 g (IEC 60068-2-27, Teste Ea)
• Conformidade de Emissões: CISPR 11, Classe A
