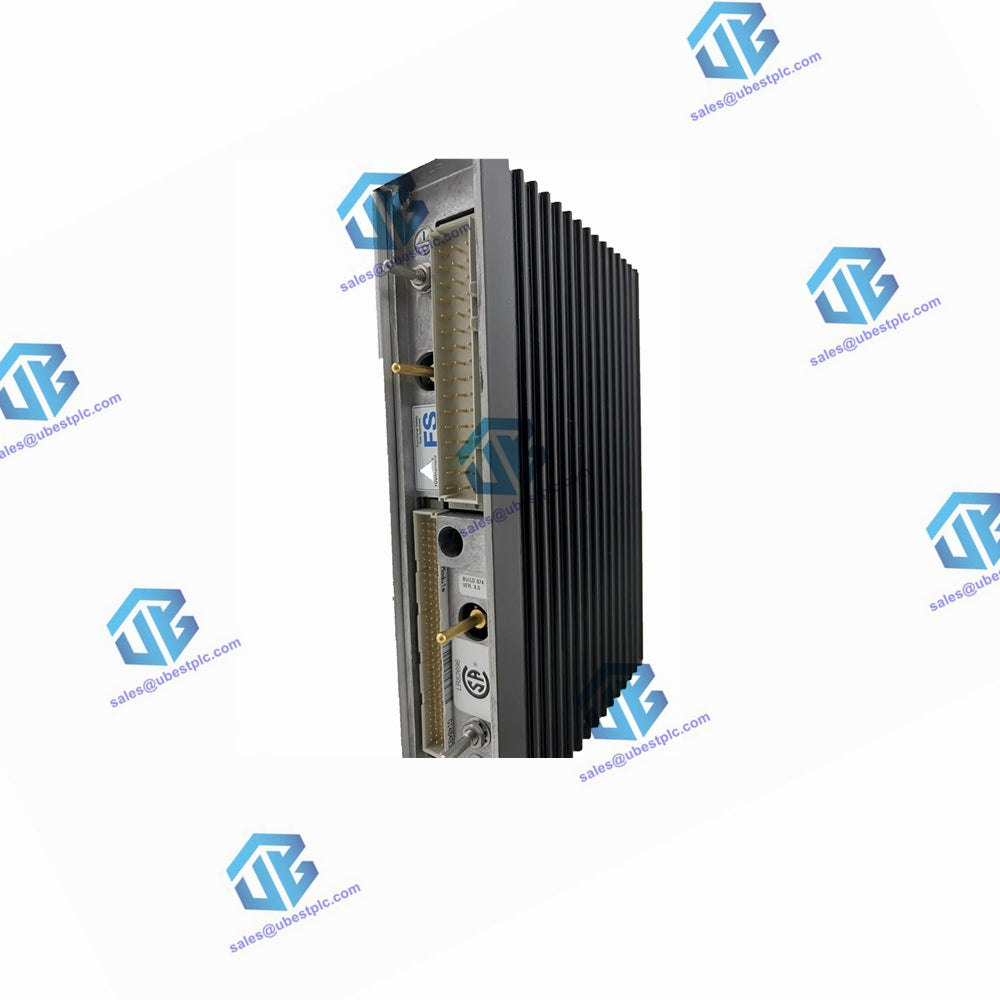

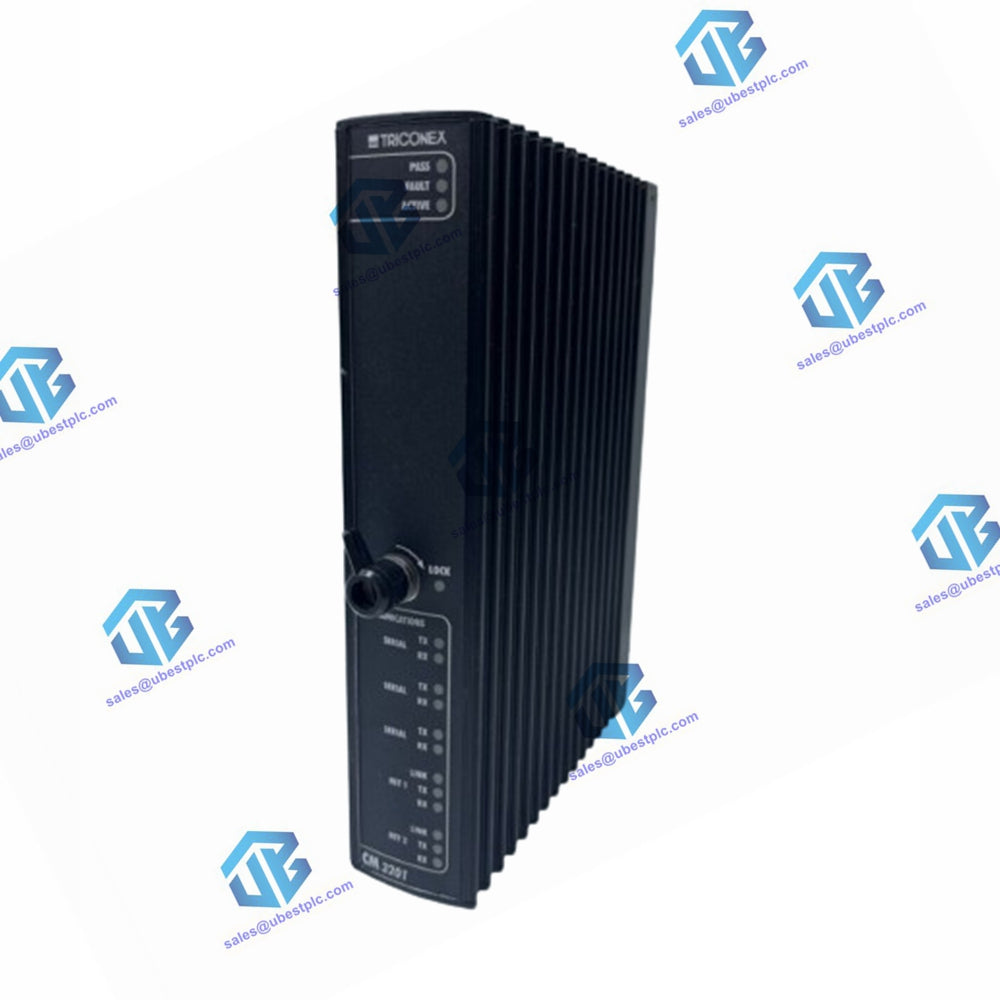

Especificação de Recursos:

Alimentação Lógica:

• Tensão Nominal de Entrada: 24 V CC
• Faixa de Tensão Operacional Especificada: 24 V CC ±15% ou +20% + 5% ondulação AC (19,2 a 30 V CC)
• Alimentação Lógica (sem MAUs): 8 W máximo
• MAU tipo AUI 10 Mb: 6 W máximo adicional por MAU
• MAU tipo MII 100 Mb: 3,75 W máximo adicional por MAU
• Tensão Máxima Absoluta de Entrada: 33 V CC
• Tensão Máxima Absoluta Reversa de Entrada: –0,6 V CC
• Tempo de Interrupção de Energia de Entrada a partir do Valor Nominal: 1 ms máximo
• Taxa de Repetição: 1 seg mínimo
• Isolamento de Corrente Reversa Entrada para Entrada: 500 µA máximo
• Corrente de Surto por Entrada: 2,4 A máximo, tipicamente 1,2 A por 50 ms
• Limite de Corrente de Curto-Circuito por Entrada: 2,4 A máximo
• Isolamento Funcional para Terra Lógica: 0 V, sem isolamento
• Isolamento Protetor para Terra Funcional: 500 V CC
• Alimentação de Saída +12 V AUI: 12 V ±10%, 6 W máximo, corrente limitada
• Alimentação de Saída +5 V MII: 5 V ±5%, 3,75 W máximo, corrente limitada

Portas de Comunicação - Portas de Rede:

• Portas Modbus:

  • 3 portas RS-232/485 isoladas opticamente, configuráveis pelo TriStation
  • Conector: DB-9 pinos DTE padrão, blindado, localizado na placa base
  • Comprimento Máximo do Cabo RS-232: 15 m (50 pés)
  • Comprimento Máximo do Cabo RS-485: 1,2 km (4.000 pés)
  • Taxas de Transmissão Suportadas (bps): 1200, 2400, 4800, 9600, 19,2 K, 38,4 K, 57,6 K, 115,2 K
  • Protocolos: Mestre ou escravo, modos RTU e ASCII, paridade opcional, 1 bit de parada
  • Isolamento Galvânico da Porta Serial: 500 V CC

• Porta de Rede 10BaseT:

  • Ethernet 10 Mbps, protocolo configurável pelo TriStation
  • Conector: RJ-45 padrão, blindado, localizado na placa base
  • Comprimento Máximo do Cabo: 100 m, usando cabo par trançado Categoria 5

• Porta Ethernet 100BaseTX:

  • 100 ou 10 Mbps, velocidade auto-selecionada, configurável pelo TriStation
  • Conector: RJ-45 padrão, blindado, localizado na placa base
  • Comprimento Máximo do Cabo: 30 m, usando cabo par trançado Categoria 5

• Protocolos (Ambas as Portas de Rede): Servidor de Impressora de Rede JetDirect DLC/LLC, TCP/IP, Sincronização de Tempo Triconex Peer-to-Peer TriStation TSAA

• Endereço de Rede: Derivado do plugue de endereço da placa base MP

• Isolamento Galvânico: 500 V CC
